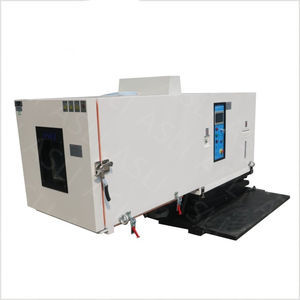

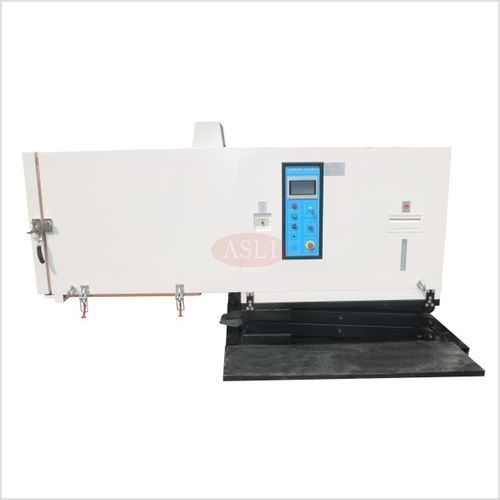

Thermostatische Prüfkammer THV series

KlimaFeuchteTemperatur

Produktübersicht
Die THV Series ist eine kombinierte Umweltprüfkammer, die Temperatur-, Feuchte- und Vibrationsprüfungen in einer Lösung integriert. Durch das Aussetzen von Prüflingen (DUT) an kontrollierte, beschleunigte Umweltprofile liefert das System repräsentative Leistungs- und Ausfalldaten in verkürzten Prüfzyklen. Typische Anwendungen: Motoren- und Schienenverkehrskomponenten, Elektronik und andere Branchen, die integrierte Umwelteinflusstests benötigen.

Hauptmerkmale

• Integration: Kammer und Kälteanlage kombiniert mit unabhängiger Konsole für reduzierte Stellfläche und vereinfachte Installation.
• Abdeckung: Sechs Temperaturgrade (A–F) bis −75 °C; optionale hohe Temperaturbereiche bis 150 °C oder 200 °C.
• Innenraum: Innenraum aus SUS 304 Edelstahl für Korrosionsbeständigkeit und reproduzierbare Feuchteleistungen.
• Shaker-Optionen: Abgestimmte ES-Series Elektrodynamische Shaker von 3.000 N bis 100.000 N zur Anpassung an DUT-Masse und Kraftanforderungen.
• Steuerung: Programmierbarer LCD-Touch-Controller mit RS-232-Schnittstelle für Profilsteuerung und Datenaustausch.

Kammerkonstruktion — THV Series
Modelle: THV-408 (A~F), THV-1000 (A~F), THV-1500 (A~F)
Innenmaße B×H×T (mm): 600×850×800 — 1000×1000×1000 — 1500×1500×1500
Außenmaße B×H×T (mm): 850×1950×2100 — 1300×2200×2400 — 1800×2400×3000
Temperaturbereich: Niedriggrade A–F: 25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70/−75 °C; Hoch: bis 100 °C (150 °C / 200 °C optional)
Feuchtebereich: 20–98 % r.F. (10–98 % oder 5–98 % mit Entfeuchter verfügbar)
Regelgenauigkeit & Gleichmäßigkeit: ±0,5 °C; ±2,5 % r.F. — Gleichmäßigkeit ≤ ±2 °C; ±3 % r.F.
Temperaturänderungsraten: Anstieg 0,1–3,0 °C/min; Abfall 0,1–1,0 °C/min (min. 1,5 °C/min optional)
Schutzfunktionen: Sicherungsloser Schalter, Kompressorschutz vor Überlast, Kältemittel Hoch/Niedrig Schutz, Überfeuchte- und Übertemperaturschutz, Fehler- und Wasseransammlung-Warnung

Abgestimmte Shaker-Spezifikation — ES Series
Modell | Sinus-Kraft (N) | Random-Kraft (N) | Frequenz (Hz) | Beschleunigung (m/s²) | Geschwindigkeit (m/s) | Auslenkung (p-p) mm | Max. Last (kg) | Schwungmassen (kg) | Schwungmassengröße (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Systemzusammenstellung

• Prüfkammer mit SUS 304 Innenraum und integrierter Temperatur-/Feuchtesteuerung.
• Kälteaggregate (Tecumseh, Frankreich; Bitzer/Bizer, Deutschland).
• Feuchtesteuerung mit optionalem Entfeuchter für Tieffeuchteprüfungen.
• Elektrodynamischer Vibrationsstand (ES-Series) abgestimmt auf DUT-Anforderungen.
• Programmierbarer LCD-Touch-Controller mit RS-232-Schnittstelle.

Normen

• IEC 68-2-1 (Cold)
• IEC 68-2-2 (Dry Heat)
• IEC 68-2-3 (Damp Heat — Steady State)
• IEC 68-2-30 (Damp Heat — Cyclic)
• IEC 68-2-14 (Change of Temperature)
• MIL-STD-810G / MIL-STD-810F (Environmental Test)
• ISO 16750-3 (Road Vehicles — Mechanical Loads)

Anwendungen

• Luftfahrt- & Raumfahrtkomponenten
• Automobilkomponenten und Module
• Elektronik und Leiterplattenbaugruppen
• Telekommunikationsausrüstung
• Maritime, Schienen- und Transportkomponenten
• Forschungs- und Universitätslabore
• Prüf- und Zertifizierungsstellen
• Material-F&E-Unternehmen

Lieferumfang & Service

• Installations- und Betriebsanleitung mit Schaltplänen und Startcheckliste.
• Exportpackliste und Versanddokumente.
• 12-monatige Garantie für Kammer, Kältesystem und Controller.
• Standardlieferzeit: ~20 Arbeitstage; 30–40 Arbeitstage für kundenspezifische Ausführungen.
• Lebenslanger Fernsupport; Inbetriebnahme vor Ort gegen Aufpreis verfügbar.

FAQ Highlights

• Kann die Kammer Temperatur- und Feuchteprüfungen ohne Vibration ausführen? — Ja, die Kammer arbeitet autark; Vibration kann bei Bestellung ergänzt werden.
• Ist die Kammergröße anpassbar? — Ja; Standardinnenmaße: THV-408, THV-1000, THV-1500; kundenspezifische Abmessungen möglich.
• Welche Garantie ist enthalten? — 12 Monate Garantie plus lebenslanger Fernsupport.

Technische Spezifikationen

• Modell / Serie: THV Series (Temperature Humidity Vibration Combined Test Chamber).
• Standardinnenmaße: 600×850×800 mm (THV-408); 1000×1000×1000 mm (THV-1000); 1500×1500×1500 mm (THV-1500).
• Außenmaße (ca.): 850×1950×2100 mm (THV-408); 1300×2200×2400 mm (THV-1000); 1800×2400×3000 mm (THV-1500).
• Temperaturbereich: Grade A–F bis −75 °C; Hoch bis 100 °C (150/200 °C optional).
• Feuchtebereich: Standard 20–98 % r.F.; 10–98 % oder 5–98 % mit Entfeuchter verfügbar.
• Regelgenauigkeit: ±0,5 °C; ±2,5 % r.F.; Gleichmäßigkeit ≤ ±2 °C; ±3 % r.F.
• Temperaturänderungsraten: Anstieg 0,1–3,0 °C/min; Abfall 0,1–1,0 °C/min (1,5 °C/min optional).
• Abgestimmter Shaker-Bereich: ES-Series 3.000 N bis 100.000 N; Frequenzbereiche typ. 3–3500 / 3–2500 Hz je nach Modell.
• Wesentliche Shaker-Parameter: Beschleunigung bis 1000 m/s²; Geschwindigkeiten bis ~1.8 m/s; Auslenkungen bis 51 mm p-p; DUT-Max.-Lasten von ~100 kg bis 1000 kg je nach Modell.
• Innenmaterial: SUS 304 Edelstahl.
• Typische Lieferumfänge: Installationshandbuch, Packliste, 12 Monate Garantie, lebenslanger Fernsupport.
• Lieferzeit: ~20 Arbeitstage (Standard); 30–40 Arbeitstage für kundenspezifische Ausführungen.
