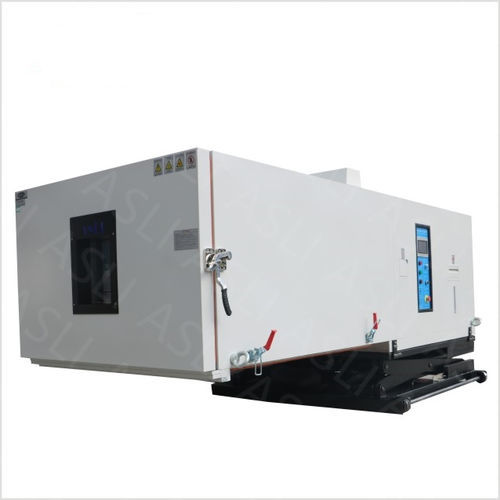

Klimakammer THV series

thermostatischFeuchteTemperatur

Produktübersicht
Die THV‑Serie kombiniert Temperatur‑ und Feuchtekontrolle mit integrierter elektrodynamischer Vibrationsprüfeinheit für kombinierte Umwelttests. Temperaturbereiche bis −75 °C und bis 100 °C (150 °C / 200 °C optional); Feuchtekontrolle bis 5–98% r.F. Geeignet für Luftfahrt, Automotive, Elektronik, Telekommunikation, Erdöl, Chemie und Forschung zur Beurteilung von Bauteilen, Baugruppen und Materialien unter kombinierten thermischen, feuchtebedingten und vibrativen Beanspruchungen.

Beschreibung
Kombinierte Temperatur‑/Feuchte‑/Vibrationslösung, die eine THV‑Umgebungskammer mit einem abgestimmten ES‑Serien Schüttler integriert. Das integrierte Konzept reduziert Probenhandhabung und ermöglicht reproduzierbare kombinierte Prüfprofile für beschleunigte Qualifikationsprüfungen.

Kammerspezifikation — THV Serie
Parameter | THV-408 (A–F) | THV-1000 (A–F) | THV-1500 (A–F)
Innenmaß B×H×T (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Außenmaß B×H×T (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Temperaturbereich | Niedrig: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Hoch: 100 °C (150 °C / 200 °C optional) | Niedrig: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Hoch: 100 °C (150 °C / 200 °C optional) | Niedrig: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Hoch: 100 °C (150 °C / 200 °C optional)
Luftfeuchtebereich | 20–98% r.F.; 10–98% / 5–98% mit optionalem Entfeuchter verfügbar | 20–98% r.F.; 10–98% / 5–98% mit optionalem Entfeuchter verfügbar | 20–98% r.F.; 10–98% / 5–98% mit optionalem Entfeuchter verfügbar
Regelgenauigkeit | ±0,5 °C; ±2,5% r.F. | ±0,5 °C; ±2,5% r.F. | ±0,5 °C; ±2,5% r.F.
Anstiegs-/Abfallraten | Anstieg: 0,1–3,0 °C/min; Abfall: 0,1–1,0 °C/min (min. 1,5 °C/min optional) | Anstieg: 0,1–3,0 °C/min; Abfall: 0,1–1,0 °C/min (min. 1,5 °C/min optional) | Anstieg: 0,1–3,0 °C/min; Abfall: 0,1–1,0 °C/min (min. 1,5 °C/min optional)
Schutzeinrichtungen | Sicherungsloser Schalter; Kompressor‑Überlastschutz; Erkennung hohe/niedrige Kältemittelspannung; Alarm bei Überfeuchte/Übertemperatur; Störungs‑ und Wasserfüllstandswarnung. | Sicherungsloser Schalter; Kompressor‑Überlastschutz; Erkennung hohe/niedrige Kältemittelspannung; Alarm bei Überfeuchte/Übertemperatur; Störungs‑ und Wasserfüllstandswarnung. | Sicherungsloser Schalter; Kompressor‑Überlastschutz; Erkennung hohe/niedrige Kältemittelspannung; Alarm bei Überfeuchte/Übertemperatur; Störungs‑ und Wasserfüllstandswarnung.

Abgestimmte Schüttlerspezifikation — ES Serie
Modell | Sinus Kraft (N) | Random Kraft (N) | Frequenz (Hz) | Beschleunigung (m/s²) | Geschwindigkeit (m/s) | Hub (p-p) mm | Max. Last (kg) | Spulenmasse (kg) | Spulengröße (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Eigenschaften

• Integration: Kammer und Kälteanlage in einer Einheit mit unabhängiger Steuerkonsole zur Reduzierung der Stellfläche und vereinfachten Installation.
• Abdeckung: Sechs Temperaturstufen (A–F) bis −75 °C zur Einhaltung unterschiedlicher Prüfstandards.
• Bauweise: Innenraum aus SUS 304 Edelstahl für Korrosionsbeständigkeit und Stabilität bei wiederholten Feuchtezyklen.
• Flexibilität: ES‑Serie Schüttler von 3.000 N bis 100.000 N wählbar, abgestimmt auf Prüflast und benötigte Kraft.

Normen

• IEC 68-2-1 (Kälte)
• IEC 68-2-2 (Trockene Hitze)
• IEC 68-2-3 (Feuchte — stationär)
• IEC 68-2-30 (Feuchte — zyklisch)
• IEC 68-2-14 (Temperaturwechsel)
• MIL-STD-810G / MIL-STD-810F (Umwelttests)
• ISO 16750-3 (Straßenfahrzeuge — Mechanische Lasten)

Systemkomponenten

• Prüfkammer: Innenraum SUS 304 mit kombinierter Temperatur‑/Feuchteregelung.
• Kühlung: Tecumseh und Bitzer Kompressoren als Optionen.
• Feuchteregelung: automatische Steuerung; optionaler Entfeuchter für Niedrigfeuchte‑Tests.
• Vibrationseinheit: abgestimmter ES‑Serien Schüttler, ausgewählt nach Masse und erforderlicher Kraft des DUT.
• Controller: Programmierbarer LCD‑Touchscreen mit RS‑232 Schnittstelle für Profilsteuerung und Datentransfer.

Lieferumfang & Service

• Installations‑ und Betriebsanleitung (Schaltpläne und Start‑Checkliste).
• Exportpackliste und Versanddokumente (Handelsrechnung, Zertifikate bei Bedarf).
• 12 Monate Garantie auf Kammer, Kältesystem und Controller.
• Standardlieferzeit: 20 Werktage (30–40 Werktage für kundenspezifische Ausführungen).
• Lebenslanger Remote‑Techniksupport inklusive.

Technische Merkmale

• Serie / Modell: THV Serie (THV-408 / THV-1000 / THV-1500).
• Temperaturoptionen: bis −75 °C (Stufen A–F); obere Temperatur 100 °C (150 °C / 200 °C optional).
• Feuchteregelung: nominal 20–98% r.F.; 10–98% oder 5–98% mit optionalem Entfeuchter.
• Regelgenauigkeit: ±0,5 °C; ±2,5% r.F.
• Anstiegs-/Abfallraten: Anstieg 0,1–3,0 °C/min; Abfall 0,1–1,0 °C/min (1,5 °C/min optional).
• Innenraum: SUS 304 Edelstahl.
• Schutzfunktionen: sicherungsloser Schalter, Kompressorüberlastschutz, Hoch/Niedrig‑Kältemittelspannungsschutz, Übertemperatur/Feuchtealarme, Störungs‑ und Wasserfehlstandswarnungen.
• Abgestimmte Schüttler: ES‑Serie 3.000 N bis 100.000 N mit modellabhängigen Frequenzbereichen.
• Controller: Programmierbarer Touchscreen mit RS‑232 Schnittstelle.
