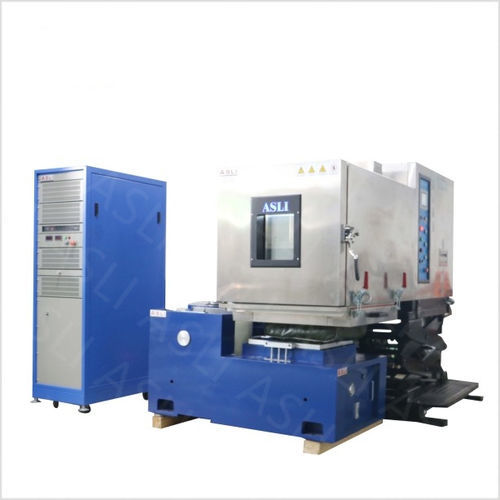

Klimakammer THV-1500 (A~F)

thermostatischTemperaturFeuchte

Übersicht Das kombinierte Temperatur-Feuchte-Vibrationstestsystem nach ISO 16750-3 simuliert Temperatur-, Feuchte- und Vibrationsbedingungen, um die Eigenschaften von Materialien oder Produkten zu prüfen. Es findet breite Anwendung bei Luft- und Raumfahrtprodukten, elektronischen Informationsgeräten und Messinstrumenten, Werkstoffen, elektrischen und elektronischen Produkten sowie verschiedenen elektronischen SAP-Bauteilen unter kombinierten Temperatur-, Feuchte- und Vibrationsbedingungen. Wenn das Prüfstück mit dem System getestet wird, werden Schwingungen (sinusförmig oder zufällig), Temperatur (hoch oder niedrig), Luftfeuchtigkeit und elektrische Beanspruchung kombiniert und entsprechend der festgelegten Dauer angewendet, um die Umgebungsbedingungen während des Transports und der Nutzung nachzubilden. Kammerspezifikationen – THV-Serie Parameter | THV-408 (A–F) | THV-1000 (A–F) | THV-1500 (A–F) Innenmaße B × H × T (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500 Außenmaße B × H × T (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000 Temperaturbereich | Niedrig: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Hoch: 100 °C (150 °C / 200 °C optional) Feuchtigkeitsbereich | 20–98 % r. F. (10–98 % / 5–98 % mit Entfeuchter erhältlich) Regelgenauigkeit | ±0,5 °C; ±2,5 % r. F. Anstiegs-/Abfallgeschwindigkeit | Anstieg: 0,1–3,0 °C/min; Absteigend: 0,1–1,0 °C/min (min. 1,5 °C/min optional) Schutzvorrichtungen | Sicherungsloser Schalter; Kompressorüberlast; zu hohe/zu niedrige Kältemittelspannung; Überfeuchtigkeit und Übertemperatur; Fehlerwarnung; Warnung bei Wassermangel. Passende Schüttler-Spezifikation – ES-Serie Modell | Sinuskraft (N) | Zufalls-Kraft (N) | Frequenz (Hz) | Beschleunigung (m/s²) | Geschwindigkeit (m/s) | Auslenkung (p-p) mm | Max. Belastung (kg) | Spulenmasse (kg) | Spulengröße (mm) ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 ES-10 | 10.000 | 10.000 | 3–3.000 | 1.000 | 1,8 | 51 | 270 | 14 | Φ240 ES-20 | 20.000 | 20.000 | 3–3.000 | 1.000 | 1,8 | 51 | 300 | 30 | Φ320 ES-30 | 30.000 | 30.000 | 3–2.800 | 1.000 | 1,8 | 51 | 450 | 40 | Φ450 ES-40 | 40.000 | 40.000 | 3–2.800 | 1.000 | 1,8 | 51 | 500 | 50 | Φ450 ES-50 | 50.000 | 50.000 | 3–2.700 | 1.000 | 1,8 | 51 | 750 | 50 | Φ450 ES-60 | 60.000 | 60.000 | 3–2.700 | 1.000 | 1,8 | 51 | 750 | 60 | Φ450 ES-100 | 100.000 | 100.000 | 3–2.500 | 1.000 | 1,8 | 51 | 1.000 | 90 | Φ450 Merkmale

• Integration: Kammer und Kühlsystem in einem Gerät – die kompakte Bauweise mit separater Steuerkonsole spart Platz und verkürzt die Installationszeit.
• Anwendungsbereich: Sechs Temperaturklassen (A–F) bis −75 °C; Auswahl der Klasse entsprechend der Prüfnorm; optionaler höherer Hochtemperaturbereich (150 °C / 200 °C).
• Langlebigkeit: Innenraum aus Edelstahl SUS 304 – korrosionsbeständig und stabil bei wiederholten Feuchtigkeitszyklen.
• Flexibilität: Passende Schüttleroptionen der ES-Serie von 3.000 N bis 100.000 N, angepasst an das Gewicht des Prüflings und die erforderliche Kraft.

Systemaufbau

• Prüfkammer: Kombinierte Temperatur- und Feuchtigkeitsregelung mit Innenauskleidung aus SUS 304.
• Kühlung: Kompressoreinheiten von Tecumseh (Frankreich) und Bizer (Deutschland).
• Feuchtigkeitsregelung: Automatische Regelung; optionaler Entfeuchter für Prüfungen bei niedriger Luftfeuchtigkeit.
• Schwingungsprüfstand: Abgestimmter elektrodynamischer Schüttler der ES-Serie, ausgewählt nach Gewicht des Prüflings und erforderlicher Kraft.
• Touch-Controller: LCD-Touchscreen mit RS-232-Schnittstelle für programmierbare Profile.

Lieferumfang & Service

• Installations- und Betriebsanleitung: Einrichtungsdokumentation mit Schaltplänen und Checkliste für die Inbetriebnahme.
• Export-Packliste und Versanddokumente: Vollständige Frachtdokumente einschließlich Handelsrechnung.
• 12-monatige Garantie: Gilt für die Kammer, das Kühlsystem und die Steuerung.
• Standardlieferzeit: ~20 Werktage für Standardausführungen; 30–40 Werktage für kundenspezifische Ausführungen.
• Lebenslanger technischer Fernsupport inklusive.

Normen & Anwendungen Zu den unterstützten Normen gehören IEC 68-2-1 (Kälte), IEC 68-2-2 (Trockenhitze), IEC 68-2-3 (Feuchtwärme – stationärer Zustand), IEC 68-2-30 (Feuchtwärme – zyklisch), IEC 68-2-14 (Temperaturwechsel), MIL-STD-810G/F (Umweltprüfung) und ISO 16750-3 (Straßenfahrzeuge – mechanische Belastungen). Typische Anwendungsbereiche: Luft- und Raumfahrt; Automobilkomponenten; Elektronik und Leiterplattenbaugruppen; Telekommunikation; Schifffahrt und Transportwesen; Forschungs- und Universitätslabore; Prüf- und Zertifizierungsstellen; Unternehmen im Bereich Materialforschung und -entwicklung. Technische Daten / Spezifikationen

• Modellreihe: THV-Serie (verfügbare Kammern: THV-408, THV-1000, THV-1500)
• Innenabmessungen (mm): THV-408 = 600 × 850 × 800; THV-1000 = 1000 × 1000 × 1000; THV-1500 = 1500 × 1500 × 1500
• Außenmaße (mm): THV-408 = 850 × 1950 × 2100; THV-1000 = 1300 × 2200 × 2400; THV-1500 = 1800 × 2400 × 3000
• Temperaturbereich: Niedrige Ausbaustufen A–F von 25 °C bis hinunter zu −70/−75 °C; Hoch: Standard 100 °C (150/200 °C optional)
• Feuchtigkeitsbereich: 20–98 % r. F.; Optionen 10–98 % / 5–98 % mit Entfeuchter
• Regelgenauigkeit: ±0,5 °C; ±2,5 % r. F.
• Temperaturänderungsrate: Anstieg 0,1–3,0 °C/min; Absteigend 0,1–1,0 °C/min (1,5 °C/min optional)
• Schutzvorrichtungen: sicherungsloser Schalter, Kompressor-Überlastschutz, Schutz bei zu hoher/zu niedriger Kältemittelspannung, Alarme bei zu hoher Luftfeuchtigkeit und zu hoher Temperatur, Fehlerwarnung, Warnung bei Wassermangel im Zwischenbehälter
• Passender Schüttlerbereich: ES-Serie 3.000 N bis zu 100.000 N; Frequenzbereiche typischerweise 3–2.500 / 3–3.500 Hz, je nach Modell
• Steuerung: LCD-Touchscreen, programmierbare Profile, RS-232-Kommunikation
• Innenmaterial: Edelstahl SUS 304
• Garantie & Support: 12 Monate Garantie; lebenslanger technischer Fernsupport; Standard-Lieferzeit ~20 Werktage
