Klimakammer THV series

thermostatischFeuchteTemperatur

Produktübersicht

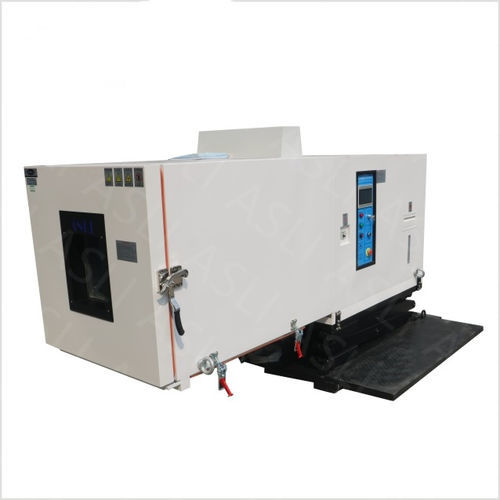

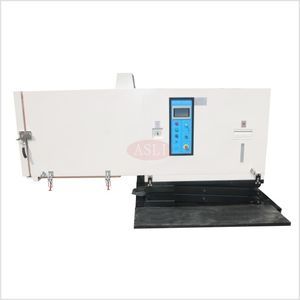

Die kombinierte Temperatur‑Feuchte‑Vibrationsprüfkammer integriert einen Temperatur‑/Feuchteprüfraum mit einem abgestimmten elektrodynamischen Shaker, um kombinierte Umwelt‑ und Vibrationsprüfungen ohne Umlagern des Prüflings (DUT) durchzuführen. Geeignet für Elektronik, Fahrzeugkomponenten, Luft‑ und Raumfahrt, Telekommunikation, Transport und Forschungslabore. CE‑zertifiziert; 12‑Monate‑Garantie; Standardlieferzeit: 20 Arbeitstage; lebenslanger Remote‑Support inbegriffen.

Hauptmerkmale

• Integriertes Design: Kammer und Kältesystem in einer Einheit mit unabhängiger Konsole für geringe Stellfläche und vereinfachte Installation.
• Temperaturklassen A–F, Kaltfähigkeit bis −75 °C und Hochtemperaturoption bis 100 °C (150 °C / 200 °C optional).
• Innenraum: SUS 304 Edelstahl, korrosionsbeständig und leicht zu reinigen.
• Abgestimmte Schaker: ES‑Series Elektrodynamik‑Shaker von 3 000 N bis 100 000 N zur Anpassung an DUT‑Masse und Prüfkraft.
• Programmierbarer Touch‑Controller mit RS‑232‑Schnittstelle für automatisierte Profile.

Kammerspezifikation — THV Serie
Parameter | THV‑408 (A~F) | THV‑1000 (A~F) | THV‑1500 (A~F)
Innenmaß B×H×T (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Außenmaß B×H×T (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Temperaturbereich | Niedrig: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Hoch: 100 °C (150 °C / 200 °C optional) | Gleich | Gleich
Feuchtebereich | 20–98% r.F. (10–98% / 5–98% mit Entfeuchter verfügbar) | Gleich | Gleich
Regelgenauigkeit | ±0,5 °C; ±2,5% r.F. | ±0,5 °C; ±2,5% r.F. | ±0,5 °C; ±2,5% r.F.
Anstiegs/Abfallgeschw. | Anstieg: 0,1–3,0 °C/min; Abfall: 0,1–1,0 °C/min (min. 1,5 °C/min optional) | Gleich | Gleich
Schutzeinrichtungen | Sicherungsfreier Schalter; Kompressorschutz bei Überlast; Schutz bei hoher/niedriger Kühlmittelspannung; Überfeuchte/Übertemperatur‑Schutz; Fehlerwarnung; Wasser‑Kurzspeicher‑Warnung.

Abgestimmte Shaker‑Spezifikation — ES Serie
Modell | Sinuskraft (N) | Zufallskraft (N) | Frequenz (Hz) | Beschleunigung (m/s²) | Geschwindigkeit (m/s) | Auslenkung (p‑p) mm | Max. Last (kg) | Spulenmasse (kg) | Spulengröße (mm)
ES‑3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES‑3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES‑6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES‑6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES‑10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES‑20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES‑30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES‑40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES‑50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES‑60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES‑100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Systemaufbau

• Prüfkammer: Innenraum aus SUS 304 Edelstahl mit kombiniertem Temperatur‑ und Feuchte‑Regelkreis.
• Kühlung: Tecumseh (Frankreich) und Bitzer (Deutschland) Kompressoren je nach Ausführung.
• Feuchteregelung: automatische Steuerung mit optionalem Entfeuchter für niedrige Feuchtebereiche.
• Vibrationsbühne: ES‑Series Elektrodynamik‑Shaker, ausgewählt nach DUT‑Gewicht und benötigter Kraft.
• Touch‑Controller: LCD‑Touchscreen mit RS‑232‑Schnittstelle für programmierbare Prüfprofile.

Normen

• IEC 68‑2‑1 (Kälte)
• IEC 68‑2‑2 (Trockene Hitze)
• IEC 68‑2‑3 (Feuchte — stationär)
• IEC 68‑2‑30 (Feuchte — zyklisch)
• IEC 68‑2‑14 (Temperaturwechsel)
• MIL‑STD‑810G / MIL‑STD‑810F (Umwelttest)
• ISO 16750‑3 (Straßenfahrzeuge — mechanische Beanspruchungen)

Lieferumfang & Service

• Installations‑ und Betriebsanleitung: Einrichtungsdokumentation mit Schaltplänen und Startcheckliste.
• Export‑Packliste & Versanddokumente: vollständige Frachtunterlagen inklusive Handelsrechnung.
• 12‑Monate‑Garantie für Kammer, Kühlsystem und Controller.
• Standardlieferzeit: 20 Arbeitstage für Standardaufbauten; 30–40 Arbeitstage für kundenspezifische Ausführungen.
• Lebenslanger Remote‑Support inklusive; Inbetriebnahme vor Ort gegen Aufpreis verfügbar.

Anwendungen

• Luftfahrt & Raumfahrt
• Fahrzeugkomponenten
• Elektronik & Leiterplattenbaugruppen
• Telekommunikation
• Transport & Versand
• Forschungs‑ & Universitätslabore
• Prüf‑ & Zertifizierungsstellen
• Material‑F&E Unternehmen

Technische Daten

• Hauptserien: THV (kombinierte Temperatur/Feuchte Kammern für Integration mit Vibration) und ES (Elektrodynamik‑Shaker 3 kN–100 kN).
• Verfügbare Innenmaße: 600×850×800 mm ; 1000×1000×1000 mm ; 1500×1500×1500 mm.
• Temperaturbereich: +25 °C bis −75 °C je nach Klasse (A–F); Standardhochtemperatur 100 °C (150 °C / 200 °C optional).
• Feuchtebereich: Standard 20–98% r.F.; Optionen 10–98% oder 5–98% mit Entfeuchter.
• Regelgenauigkeit: ±0,5 °C; ±2,5% r.F.
• Anstiegs/Abfallrate: Anstieg 0,1–3,0 °C/min; Abfall 0,1–1,0 °C/min (1,5 °C/min optional).
• Schutzfunktionen: Kompressorschutz, Kühlmittel hoch/niedrig Schutz, Überfeuchte/Übertemperatur Alarme, Fehler‑ und Wasser‑Mangel‑Warnungen.
• ES‑Shaker: Sinus/Random Kräfte 3 000 N bis 100 000 N; Frequenzen bis 3–3500 Hz je nach Modell; Beschleunigungen bis 1000 m/s².
• Controller: programmierbarer Touchscreen mit RS‑232 für automatisierte Profile.
