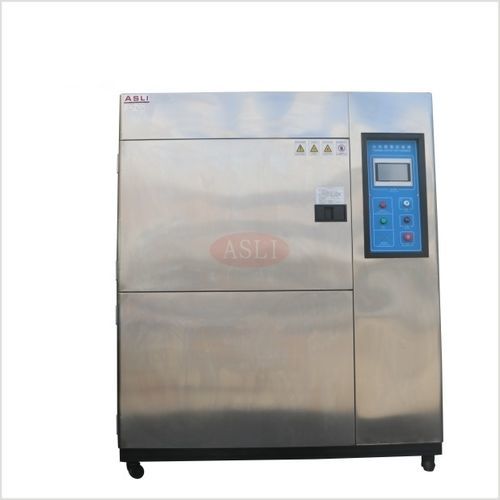

Temperaturschock-Prüfschrank / Schnell TS series

Niedrigtemperaturfür schnelle Temperaturzyklenfür hohe Temperaturen

Übersicht
Die Thermo-Schockkammer TS Series wurde entwickelt, um EN 60068-2-14 zu erfüllen. Sie setzt Proben schnellen Wechseln zwischen sehr hohen und sehr niedrigen Temperaturen aus, um chemische Veränderungen oder physische Schäden durch thermische Ausdehnung und Kontraktion sichtbar zu machen. Geeignet für Metalle, Kunststoffe, Gummi, Elektronik und Verbundwerkstoffe. Das 3-Zonen-Design testet Materialstrukturen oder Verbunde, indem Proben in schneller Abfolge sehr hohen und sehr niedrigen Temperaturen ausgesetzt werden, um Ausdehnungs-/Kontraktionswirkungen zu bewerten.

Wichtige Zertifizierungen & Garantie

• CE-zertifiziert
• Konform mit EN 60068-2-14
• 12 Monate Garantie
• Lebenslanger Remote-Support

TS Series — Vergleich von fünf Modellen
Parameter | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Innenmaße B×H×T (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Außenmaße B×H×T (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Temperaturbereich der Prüfzone | Typ A: −40 °C ~ +150 °C (200 °C optional) | Typ B: −55 °C ~ +150 °C (200 °C optional) | Typ C: −65 °C ~ +150 °C (200 °C optional) | (A/B/C in Spaltenüberschriften) | (A/B/C in Spaltenüberschriften)
Hoher Temperaturbereich | +60 °C ~ +150 °C (200 °C optional) | colspan | colspan | colspan | colspan
Niedriger Temperaturbereich | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C) | colspan | colspan | colspan | colspan
Expositionszeit — Hoch / Niedrig | Hoch (+60 °C ~ +150 °C): 30 min | Niedrig (−10 °C ~ je nach A/B/C): 30 min | colspan | colspan | colspan
Aufheizzeit — Wärme-speicher-Slot | RT → 200 °C / ca. 45 min | colspan | colspan | colspan | colspan
Abkühlzeit — Kühl-speicher-Slot | RT → −75 °C / ca. 100 min | colspan | colspan | colspan | colspan
Erholungszeit / Umschaltzeit | ≤ 5 min / ≤ 5 s | colspan | colspan | colspan | colspan
Regelgenauigkeit / Gleichmäßigkeit | ± 0,5 °C / ± 2 °C | colspan | colspan | colspan | colspan
Innen- und Außenmaterial | Innenbehälter: SUS 304 Edelstahl. Außenbehälter: Edelstahl oder kaltgewalzter Stahl mit Lackierung. | colspan | colspan | colspan | colspan
Isolationsmaterial | Hochtemperaturbeständiger, hochdichter Formiatchlorid / Ethylacetat-Schaum | colspan | colspan | colspan | colspan
Mechanik | P.I.D + S.S.R + mikrocomputer-basiertes, ausbalanciertes Temperaturregelsystem | colspan | colspan | colspan | colspan
Kühlsystem | Halbhermetischer zweistufiger Kompressor (wassergekühlt) / hermetischer zweistufiger Kompressor (luftgekühlt) | colspan | colspan | colspan | colspan
Sicherheitsvorrichtungen | Leitungsschutzschalter; Kompressor Hoch-/Niederdruckschalter; Kühler Hochdruckschalter; Fehlerwarnsystem; elektronische Alarmierung | colspan | colspan | colspan | colspan
Zubehör | Sichtfenster (Sonderbestellung) | colspan | colspan | colspan | colspan
Kompressor | Referenzmarken: Tecumseh (Frankreich); Bitzer (Deutschland) | colspan | colspan | colspan | colspan
Leistung | AC 220 V 1-phasig 3-Leiter, 50/60 Hz | AC 380 V 3-phasig 5-Leiter, 50/60 Hz | colspan | colspan | colspan
Gewicht (ca.) | 450 kg | 600 kg | 750 kg | 950 kg | 1200 kg

Konfigurationen

• Zwei-Kammer — Korbtransfer (Vertikale Stapelung): Der Probenträger bewegt sich vertikal zwischen einer heißen und einer kalten Kammer. Schnelle Übertragungszeit, kurze Erholungszeit pro Zyklus, hoher Zyklusdurchsatz; ideal für hochfrequente Zyklen und Chargentests. Merkmale:
  • Schneller Übergang zwischen heißer und kalter Zone
  • Kurze Erholungszeit pro Zyklus
  • Hoher Zyklusdurchsatz für Produktions-Screening
  • Geeignet für kleinere DUTs und Chargentests
• Einzelkammer — Statische Probe (Luftstromumschaltung): Heiß-/Kaltluftstrom wird innerhalb einer Kammer schnell umgeschaltet, während die Probe statisch bleibt. Keine mechanische Bewegung am DUT; besser für empfindliche oder verkabelte Proben. Merkmale:
  • Probe bleibt während des Tests statisch
  • Keine mechanische Belastung des DUT
  • Besser für empfindliche oder verkabelte Proben
  • RS-232 / RS-485 Kommunikation für Datenerfassung

Eigenschaften

• Geschwindigkeit: ≤ 5 s Erholung, ≤ 5 min Umschaltung (erfüllt IEC/EN Schnellprofile)
• Abdeckung: Drei Temperaturstufen bis −65 °C; Hochtemperaturoption bis +200 °C
• Zyklen: Bis zu 999 Zyklen, 999 Stunden pro Schritt
• Steuerung: Touchscreen-Schnittstelle; RS-232 / RS-485 für Datenerfassung und Automatisierung
• Programmierbare Zyklen und automatische / manuelle Schockmodi
• Binary (wassergekühlte) Kühloption für schnelle Abkühlung
• Rückkehr-auf-Normalfunktion für sichere Probenentnahme
• Maßgeschneiderte Innenmaße verfügbar

Normen

• EN 60068-2-14 (Temperaturwechsel)
• IEC 60068-2-14 (Temperaturwechsel)
• GB/T 2423.22 (Temperaturwechsel)
• MIL-STD-810G / MIL-STD-810F (Umwelttest)
• ISO 16750-4 (Straßenfahrzeuge — Klimatische Belastungen)
• JESD22-A104 / JESD22-A106 (Temperaturzyklisierung / Thermischer Schock)

Lieferumfang & Service

• Installations- & Betriebsanleitung (Aufbaudokumentation mit Schaltplänen und Startcheckliste)
• Export-Packliste & Versanddokumente
• 12 Monate Garantie für Kammer, Kältesystem und Steuerung
• Standardlieferzeit: ~20 Werktage; kundenspezifische Ausführungen: 30–40 Werktage
• Lebenslanger Remote-Support inbegriffen

Sicherheit & Schutz

• Leitungsschutzschalter
• Kompressor Hoch-/Niederdruckschalter
• Kühler Hochdruckschalter
• Fehlerwarnsystem und elektronische Alarmierung
• Übertemperaturschutz
• Schutz bei Wassermangel
• Motorschutz bei Überlast

Anwendungsbereiche

• Metalle & Legierungen
• Kunststoffe & Gummi
• Elektronik & Leiterplatten
• Automobilkomponenten
• Werkstoffe für die Luft- und Raumfahrt
• Verbundwerkstoffe
• Forschungs- & Universitätslabore
• Prüf- & Zertifizierungsstellen

Technische Merkmale / Spezifikationen

• Bezeichnung: TS Series
• Modeloptionen: TS-49, TS-80, TS-150, TS-252, TS-450
• Innenmaße: von 400×350×350 mm bis 800×750×750 mm
• Temperaturstufen: Typ A −40 °C, Typ B −55 °C, Typ C −65 °C; Hochtemperatur standard +150 °C, +200 °C optional
• Aufheizzeit RT → 200 °C: ca. 45 min
• Abkühlzeit RT → −75 °C: ca. 100 min
• Expositionszeit (hoch/niedrig): jeweils 30 min (typisch)
• Erholungszeit ≤ 5 min; Umschaltzeit ≤ 5 s
• Regelgenauigkeit / Gleichmäßigkeit: ±0,5 °C / ±2 °C
• Innenmaterial: SUS 304 Edelstahl; Außen: Edelstahl oder lackierter kaltgewalzter Stahl
• Isolierung: hochdichte, hochtemperaturbeständige Formiat/Acetateschaum
• Temperaturregelung: P.I.D + S.S.R + mikrocomputer-balanceiertes System
• Kühlung: semi-hermetischer zweistufiger Kompressor (wassergekühlt) oder hermetischer zweistufiger Kompressor (luftgekühlt)
• Referenzkompressormarken: Tecumseh (Frankreich), Bitzer (Deutschland)
• Stromversorgung: AC 220 V einphasig oder AC 380 V dreiphasig (50/60 Hz)
• Maximale programmierbare Zyklen/Stunden: bis zu 999 Zyklen und bis zu 999 Stunden pro Schritt
• Schnittstellen: Touchscreen-Controller; RS-232 / RS-485 für Datenerfassung
• Typisches Gewicht: ~450 kg bis ~1200 kg je nach Modell
