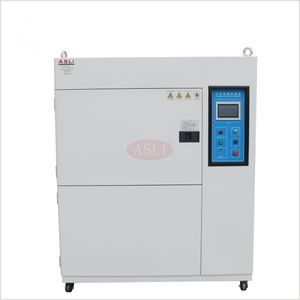

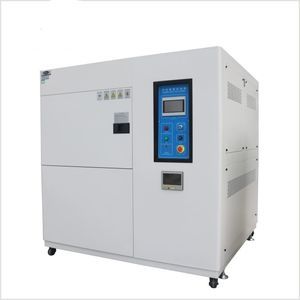

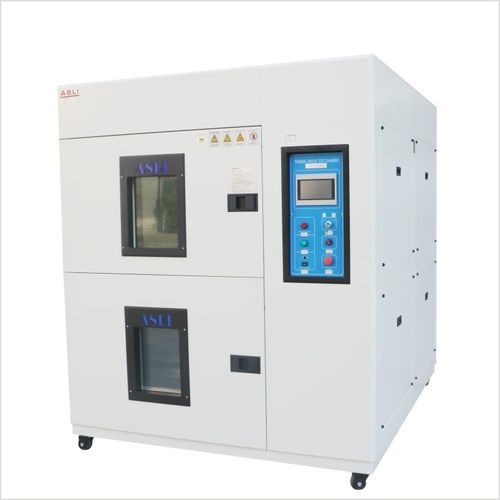

Temperaturschock-Prüfschrank / für schnelle Temperaturzyklen TS series

Niedrigtemperaturfür hohe TemperaturenSchnell

Beschreibung
Zwei-Zonen-Wärmeschockprüfkammer für beschleunigte Alterungsprüfungen und schnelles Temperaturwechseln zwischen extrem heißen und kalten Zonen. Entwickelt zur Bewertung von Materialbeständigkeit, elektrischer Zuverlässigkeit und Baugruppenintegrität für Elektronik, Automobil, Luftfahrt und Hochleistungswerkstoffe.

Übersicht
TS Series — Prüfgerät für Wärmeschockbeständigkeit. CE-gekennzeichnet und ausgelegt zur Einhaltung von EN 60068-2-14 sowie verwandter internationaler Normen. Standardgarantie 12 Monate und lebenslanger Remote-Support. Geeignet für Labor, F&E, Prüfinstitute und Produktionstests.

Konfigurationen

• Zwei-Kammer — Korbtransfer (vertikaler Stapel): Probenträger bewegt sich vertikal zwischen einer Hochtemperatur- und einer Niedertemperaturkammer für kurze Transferzeiten und hohe Zyklusleistung. Geeignet für Chargentests kleiner bis mittlerer Prüflinge mit wiederholbarem mechanischem Transfer.
• Einzelkammer — Statische Probe (Luftumstellung): Einzelkammer mit schneller Umschaltung von Heiß-/Kaltluft; Probe bleibt statisch, wodurch mechanische Belastung reduziert wird — empfohlen für empfindliche oder verkabelte Baugruppen. Unterstützt RS-232 / RS-485 für Datenaufzeichnung und Automatisierung.

Merkmale

• Sehr schnelle Erholung und Umschaltung: Erholung ≤ 5 min, Umschaltzeit ≤ 5 s.
• Drei Tieftemperaturgrade (Typ A/B/C). Standard-Hochtemperatur bis +150 °C; +200 °C Option verfügbar.
• Programmierbare Zyklen bis 999 Zyklen und 999 Stunden pro Schritt (einige Steuerungen bis 9999 Zyklen).
• Touchscreen-Bedienung mit grafischem Programm-Editor; automatische und manuelle Schock-Modi.
• Kühlungsoptionen: wassergekühlte oder luftgekühlte Kompressoren für hohe Kühlleistung.
• Standardkommunikation: RS-232 / RS-485 für Fernaufzeichnung und Integration.

Normen

• EN 60068-2-14 (Temperaturänderung)
• IEC 60068-2-14 (Temperaturänderung)
• GB/T 2423.22 (Temperaturänderung)
• MIL-STD-810G / MIL-STD-810F (Umwelttest)
• ISO 16750-4 (Klimatische Beanspruchungen — Straßenfahrzeuge)
• JESD22-A104 (Temperature Cycling) und JESD22-A106 (Thermal Shock)

Modelle & Hauptspezifikationen
Modelle: TS-49, TS-80, TS-150, TS-252, TS-450
Innenmaße (B×H×T mm): 400×350×350 / 500×400×400 / 600×500×500 / 700×600×600 / 800×750×750
Außenmaße (B×H×T mm): 1400×1800×1400 / 1550×1950×1550 / 1600×2000×1700 / 1700×2100×1750 / 1800×2200×1900
Temperaturbereich Prüfzone: Typ A −40 °C ~ +150 °C (200 °C optional); Typ B −55 °C ~ +150 °C (200 °C optional); Typ C −65 °C ~ +150 °C (200 °C optional)
Hohe Temperaturspanne: +60 °C ~ +150 °C (+200 °C optional)
Niedrige Temperaturspanne: −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Belichtungszeit (hoch / niedrig): 30 min / 30 min
Aufheizzeit (RT ~ 200 °C): ≈ 45 min
Abkühlzeit (RT ~ −75 °C): ≈ 100 min
Erholungs- / Umschaltzeit: ≤ 5 min / ≤ 5 s
Regelgenauigkeit / Gleichmäßigkeit: ±0,5 °C / ±2 °C

Anwendungen
Wärmeschockprüfung von Metallen und Legierungen, Kunststoffen und Gummi, Leiterplatten und elektronischen Bauteilen, Fahrzeugmodulen, Luftfahrtmaterialien, Verbundwerkstoffen, Forschungslabors und Prüfinstitutionen.

Lieferumfang & Service
Standardlieferumfang: Installations- und Bedienungsanleitung, Exportpackliste und Versanddokumente, 12-monatige Garantie, die Kammer, Kältetechnik und Steuerung abdeckt. Übliche Lieferzeit ~20 Arbeitstage (30–40 Arbeitstage für kundenspezifische Ausführungen). Lebenslanger Remote-Support. Vor-Ort-Inbetriebnahme und erweiterte Serviceverträge gegen Aufpreis verfügbar.

Technische Daten

• Familie / Serie: TS Series (Wärmeschock-Prüfausrüstung)
• Modelle: TS-49, TS-80, TS-150, TS-252, TS-450
• Innenmaterial: SUS 304 Edelstahl

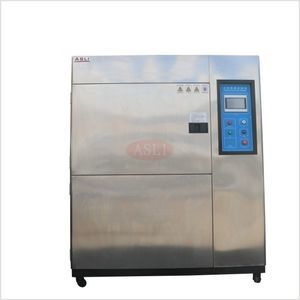

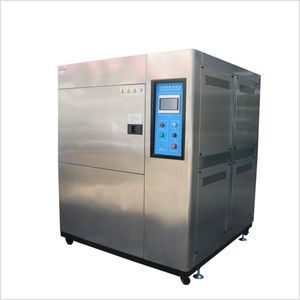

• Außenmaterial: Edelstahl oder kaltgewalzter Stahl mit Lackbeschichtung
• Isolierung: hochtemperaturbeständiger, hochdichter Schaum
• Steuersystem: P.I.D + S.S.R + mikrocomputer-balance Temperaturregelung; Touchscreen
• Kühlung: semi-hermetischer Doppelstufen-Kompressor (wassergekühlt) oder hermetischer Doppelstufen-Kompressor (luftgekühlt)
• Kompressormarken: Tecumseh (Frankreich); Bizer (Deutschland)
• Stromoptionen: AC 220 V einphasig oder AC 380 V dreiphasig, 50/60 Hz
• Schutzvorrichtungen: nicht schmelzsicherer Leistungsschalter, Kompressor Hoch-/Niederdruckschalter, Hochdruckschutz, Fehleranzeige, elektronische Alarmfunktion, Übertemperatur- und Motorschutz
• Zubehör / Optionen: Sichtfenster (auf Anfrage), kundenspezifische Abmessungen, Temperaturgradoptionen, +200 °C Option
• Gewicht ca.: TS-49 450 kg; TS-80 600 kg; TS-150 750 kg; TS-252 950 kg; TS-450 1200 kg
