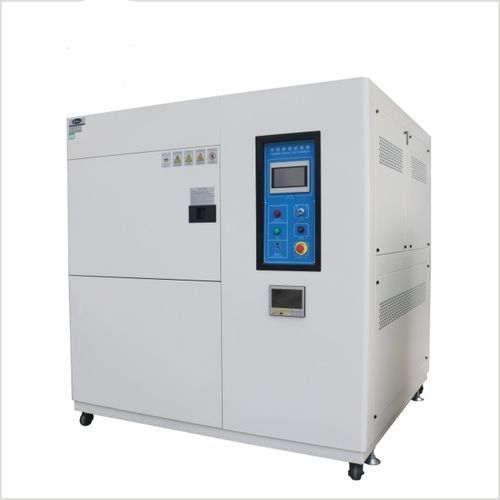

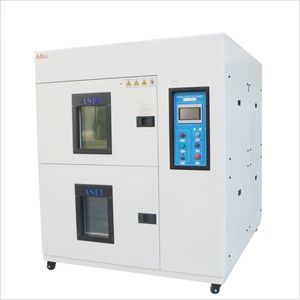

Temperaturschock-Prüfschrank / für schnelle Temperaturzyklen TS series

für hohe TemperaturenFlüssigkeitNiedrigtemperatur

Übersicht
Programmierbares Thermischer-Schock-Prüfgerät mit Luft- oder Wasserkühlung zur Prüfung der Beständigkeit von Materialstrukturen und Verbundwerkstoffen gegen schnelle Temperaturwechsel zwischen extrem hohen und niedrigen Werten. Anwendbar auf Metalle, Kunststoffe, Gummi, Elektronik und Verbundwerkstoffe. Prüfergebnisse unterstützen Validierung, Qualifizierung und Produktverbesserung.

TS-Serie — Vergleich von fünf Modellen (Zusammenfassung)
Parameter | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Innenmaße B×H×T (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Außenmaße B×H×T (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Temperaturbereich der Prüfzone | Typ A: −40 °C ~ +150 °C (200 °C optional) | Typ B: −55 °C ~ +150 °C (200 °C optional) | Typ C: −65 °C ~ +150 °C (200 °C optional) | (A/B/C gelten für alle Modelle) | (A/B/C gelten für alle Modelle)
Hoher Temperaturbereich | +60 °C ~ +150 °C (200 °C optional) | colspan across models | colspan across models | colspan across models | colspan across models
Niedriger Temperaturbereich | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C) | colspan across models | colspan across models | colspan across models | colspan across models
Expositionszeit — Hoch / Niedrig | Hoch (+60 °C ~ +150 °C): 30 min | Niedrig (−10 °C ~ A/B/C): 30 min | colspan across models | colspan across models | colspan across models
Aufheizzeit — Wärme-speicherfach | RT → 200 °C / ca. 45 min | colspan across models | colspan across models | colspan across models | colspan across models
Abkühlzeit — Kälte-speicherfach | RT → −75 °C / ca. 100 min | colspan across models | colspan across models | colspan across models | colspan across models
Erholungszeit / Umschaltzeit | ≤ 5 min / ≤ 5 s | colspan across models | colspan across models | colspan across models | colspan across models
Regelgenauigkeit / Gleichmäßigkeit | ± 0,5 °C / ± 2 °C | colspan across models | colspan across models | colspan across models | colspan across models
Innen- und Außenmaterial | Innenkasten: SUS 304# Edelstahl. Außenkasten: Edelstahl oder kaltgewalzter Stahl mit Lackbeschichtung. | colspan across models | colspan across models | colspan across models | colspan across models
Isoliermaterial | Hochtemperaturbeständige, hochdichte Formiat-/Chlor-/Ethylacetat-Schaumstoffe | colspan across models | colspan across models | colspan across models | colspan across models
Mechanik | PID + SSR + mikrocomputerbasiertes, ausgeglichenes Temperaturregelsystem | colspan across models | colspan across models | colspan across models | colspan across models
Kühlsystem | Semi-hermetischer Zweistufen-Kompressor (wassergekühlt) / Hermetischer Zweistufen-Kompressor (luftgekühlt) | colspan across models | colspan across models | colspan across models | colspan across models
Sicherheitsvorrichtungen | Leitungsschutzschalter (ohne Sicherung); Kompressor Hoch-/Niederdruckschalter; Kühlschrank Hochdruckschalter; Fehlerwarnsystem; elektronische Alarmierung | colspan across models | colspan across models | colspan across models | colspan across models
Zubehör | Sichtfenster (Sonderausführung) | colspan across models | colspan across models | colspan across models | colspan across models
Kompressor | Marken: Tecumseh (Frankreich); Bitzer (Deutschland) | colspan across models | colspan across models | colspan across models | colspan across models
Stromversorgung | AC 220 V 1-phasig 3-Leiter, 50/60 Hz | AC 380 V 3-phasig 5-Leiter, 50/60 Hz | colspan across models | colspan across models | colspan across models
Gewicht (ca.) | TS-49: 450 kg | TS-80: 600 kg | TS-150: 750 kg | TS-252: 950 kg | TS-450: 1200 kg

Konfigurationen

• Zweilochkammer — Korbtransfer (vertikale Stapelung): Probenkorb bewegt sich vertikal zwischen Heiß- und Kaltkammer für schnelle Übergänge und hohe Taktleistung; geeignet für häufige Zyklen und Chargentests.
• Einzelkammer — Statische Probe (Luftstromumschaltung): Schnelle Umschaltung von heißem/kühlen Luftstrom; Probe bleibt statisch (kein mechanischer Transfer); geeignet für empfindliche oder verkabelte Proben; Datenaufzeichnung via RS-232 / RS-485.

Merkmale

• Erholung ≤ 5 s (Umschaltung) und ≤ 5 min (Temperaturwiederherstellung) für schnelle thermische Schocks.
• Drei Temperaturniveaus bis −65 °C; optionale Hochtemperatur bis +200 °C.
• Programmierbare Zyklen bis 999 Zyklen und 999 Stunden pro Schritt.
• Touchscreen-Steuerung mit RS-232 / RS-485; automatische und manuelle Modi.
• Kühloptionen: wassergekühlt (semi-hermetischer Zweistufen-Kompressor) oder luftgekühlt (hermetischer Zweistufen-Kompressor).

Wesentliche Merkmale

• Touchscreen-Bedienoberfläche mit grafischer Steuerung.
• Luftstromumschaltung für präzise Temperaturverteilung während der Schocks.
• Programmierbares Zykling: bis zu 999 Stunden pro Schritt und bis zu 9.999 Zyklen.
• Automatische und manuelle Betriebsarten; sichere Rückkehr zur Normaltemperatur zur Probenentnahme.
• Standardisierte RS-232 / RS-485 Schnittstellen für Automatisierung und Datenerfassung.
• Maßgeschneiderte Kammergrößen auf Anfrage verfügbar.

Normen

• EN 60068-2-14
• IEC 60068-2-14
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104 / JESD22-A106

Prüfdaten
Gemessene Temperaturprofile und Beispielgrafiken für repräsentative thermische Schockzyklen werden zur Leistungsprüfung und als Referenz bereitgestellt.

Sicherheit & Schutz

• Leitungsschutzschalter (ohne Sicherung)
• Kompressor Hoch-/Niederdruckschalter
• Kühlschrank Hochdruckschalter
• Fehlerwarnsystem und elektronischer Alarm
• Übertemperaturschutz
• Wassermangelschutz
• Motorschutz gegen Überlast

Lieferumfang & Service

• Installations- und Bedienungsanleitung mit Schaltplänen
• Export-Packliste und Versanddokumente
• 12 Monate Garantie für Kammer, Kühlsystem und Steuerung
• Standardlieferzeit: ~20 Arbeitstage; kundenspezifische Ausführungen: 30–40 Arbeitstage
• Lebenslanger Remote-Support; Inbetriebnahme vor Ort gegen Aufpreis

Technische Daten

• Serie: TS (TS-49, TS-80, TS-150, TS-252, TS-450)
• Innenmaße (W×H×T mm): TS-49: 400×350×350; TS-80: 500×400×400; TS-150: 600×500×500; TS-252: 700×600×600; TS-450: 800×750×750
• Außenmaße (W×H×T mm): TS-49: 1400×1800×1400; TS-80: 1550×1950×1550; TS-150: 1600×2000×1700; TS-252: 1700×2100×1750; TS-450: 1800×2200×1900
• Temperaturgrade: Typ A −40 °C; Typ B −55 °C; Typ C −65 °C. Hohe Temperatur +60 °C ~ +150 °C (200 °C optional)
• Expositionszeit hoch/niedrig: 30 Minuten pro Stufe
• Aufheizzeit (RT→200 °C): ca. 45 Minuten
• Abkühlzeit (RT→−75 °C): ca. 100 Minuten
• Erholungs-/Umschaltzeit: ≤ 5 min / ≤ 5 s
• Regelgenauigkeit / Gleichmäßigkeit: ±0,5 °C / ±2 °C
• Innenmaterial: SUS 304#; Außenmaterial: Edelstahl oder lackierte Kaltwalzblech
• Isolierung: hochdichte, hochtemperaturbeständige Schäume (Formiat / Chlor / Ethylacetat)
• Regelung: PID + SSR + mikrocomputerbalancierte Temperaturregelung; Touchscreen; RS-232 / RS-485
• Kühlung: Zweistufen-Kompressoren (semi-hermetisch wassergekühlt / hermetisch luftgekühlt)
• Kompressormarken: Tecumseh (Frankreich); Bitzer (Deutschland)
• Schutzeinrichtungen: Leitungsschutzschalter ohne Sicherung, Druckschalter, Fehleralarme und weitere Schutzfunktionen
• Netzanschluss: AC 220 V 1-phasig 3-Leiter, 50/60 Hz oder AC 380 V 3-phasig 5-Leiter, 50/60 Hz
• Gewicht ca.: TS-49 450 kg; TS-80 600 kg; TS-150 750 kg; TS-252 950 kg; TS-450 1200 kg
