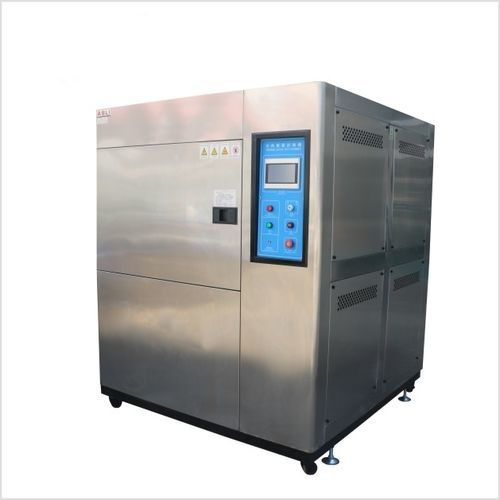

Temperaturschock-Prüfschrank / für hohe Temperaturen TS series

Niedrigtemperaturfür schnelle Temperaturzyklen

Produktzusammenfassung
Die TS Series ist ein Prüfgerät für thermischen Schock und Umweltalterung mit separaten heißen und kalten Zonen und einem optionalen einziehbaren Trägerkorb zur Maximierung des nutzbaren Volumens und zur Beschleunigung des Proben-Durchsatzes. Der leichte Korb reduziert die thermische Trägheit. Geeignet für thermische Zyklentest von Metallen, Kunststoffen, Gummi, Elektronik und Verbundwerkstoffen.

Serie & Zertifizierung
TS Series — Prüfgerät für thermische Schockbeständigkeit. CE-zertifiziert. Konform mit EN 60068-2-14. 12 Monate Garantie. Lebenslanger Fernsupport.

TS Series — Vergleich der fünf Modelle
Parameter | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Innenabmessung B×H×T (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Außenabmessung B×H×T (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Temperaturbereich der Prüfzone | Typ A: −40 °C ~ +150 °C (200 °C optional) | Typ B: −55 °C ~ +150 °C (200 °C optional) | Typ C: −65 °C ~ +150 °C (200 °C optional)
Hoher Temperaturbereich | +60 °C ~ +150 °C (200 °C optional)
Niedriger Temperaturbereich | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Expositionszeit — Hoch / Niedrig | Hoch (+60 °C ~ +150 °C): 30 Min. | Niedrig (−10 °C ~ A / B / C): 30 Min.
Aufheizzeit — Wärmespeicher-Schacht | RT → 200 °C / ca. 45 Min.
Abkühlzeit — Kältespeicher-Schacht | RT → −75 °C / ca. 100 Min.
Erholungs-/Konversionszeit | ≤ 5 Min. / ≤ 5 Sek.
Regelgenauigkeit / Gleichmäßigkeit | ±0,5 °C / ±2 °C
Innen- und Außenmaterial | Innenraum: SUS 304 Edelstahl. Außen: Edelstahl oder kaltgewalzter Stahl mit Lackierung.
Dämmmaterial | Hochtemperaturbeständige, hochdichte Formiat-/chlorierte Acetat-Schaumdämmung
Mechanik | PID + SSR + Mikrocomputer-Ausgleichsregelung mit Touchscreen
Kühlsystem | Halbhermetischer Zweistufen-Kompressor (wassergekühlt) oder hermetischer Zweistufen-Kompressor (luftgekühlt)
Sicherheitsvorrichtungen | Leitungsschutzschalter ohne Sicherung; Kompressor Hoch/Niederdruckschalter; Kältemittel-Hochdruckschalter; Fehlerwarnsystem; elektronische Alarmierung; Übertemperatur- und Wassermangelschutz
Zubehör | Sichtfenster (optional)
Kompressormarken | Tecumseh (Frankreich) / Bitzer (Deutschland)
Stromversorgung | AC 220 V einphasig 3-Leiter 50/60 Hz oder AC 380 V dreiphasig 5-Leiter 50/60 Hz
Gewicht (ca.) | TS-49: 450 kg | TS-80: 600 kg | TS-150: 750 kg | TS-252: 950 kg | TS-450: 1200 kg

Überblick
Entwickelt zur Erfüllung von EN 60068-2-14 bewertet die TS Series die Beständigkeit von Materialien und Baugruppen gegenüber schnellen Temperaturübergängen, um chemische oder mechanische Schäden durch thermische Ausdehnung/Kontraktion aufzudecken.

Konfigurationen

• Zwei-Kammer — Korbtransfer (vertikale Stapelung): Der Probenkorb bewegt sich vertikal zwischen Hoch- und Niedertemperaturkammer. Schneller Transfer, kurze Erholungszeit, hoher Zyklendurchsatz. Geeignet für hochfrequente Zyklen und Chargentests.
• Ein-Kammer — Statische Probe (Umschaltung der Luftströmung): Einzelne Kammer mit schneller Umschaltung von heißer/kalter Luft. Probe bleibt statisch — keine mechanische Bewegung. Empfehlenswert für empfindliche oder verdrahtete Proben. RS-232 / RS-485 für Datenlogging verfügbar.

Hauptmerkmale & Integrierte Funktionen

• Intuitiver Touchscreen-Controller mit grafischer Benutzeroberfläche.
• Schnelle Konversion (≤ 5 s) und schnelle Erholung (≤ 5 Min.).
• Drei Niedertemperaturstufen bis −65 °C; Hochtemperaturoption bis +200 °C.
• Programmierbares Zyklieren: bis zu 999 Std. pro Schritt und bis zu 9999 Zyklen.
• Automatik- und Handbetrieb.
• Binäres/wassergekühltes Kühlsystem für schnelle Abkühlung.
• RS-232 / RS-485 Standard für Datenaufzeichnung und Automatisierung.
• Maßgeschneiderte Innenabmessungen auf Anfrage erhältlich.

Normen

• EN 60068-2-14 (Change of Temperature)
• IEC 60068-2-14 (Change of Temperature)
• GB/T 2423.22 (Change of Temperature)
• MIL-STD-810G / MIL-STD-810F (Environmental Test)
• ISO 16750-4 (Road Vehicles — Climatic Loads)
• JESD22-A104 (Temperature Cycling)
• JESD22-A106 (Thermal Shock)

Testdaten
Gemessene Temperaturprofil-Diagramme und aufgezeichnete Zyklen sind verfügbar, um typische thermische Schocksequenzen und die tatsächliche Geräteleistung zu dokumentieren.

Lieferumfang & Service

• Installations- und Bedienungsanleitung mit Verdrahtungsplänen und Startcheckliste.
• Packliste und Versanddokumente für Export.
• 12 Monate Garantie für Kammer, Kältesystem und Controller.
• Standardlieferzeit: ~20 Arbeitstage; kundenspezifische Ausführungen: 30–40 Arbeitstage.
• Lebenslanger Fernsupport inklusive; Vor-Ort-Inbetriebnahme optional verfügbar.

Anwendungen
Geeignet für thermische Schockprüfungen von Metallen & Legierungen, Kunststoffen & Gummi, Elektronik & Leiterplatten, Fahrzeugkomponenten, Luft- und Raumfahrtmaterialien, Verbundwerkstoffen, Forschungs‑ und Universitätslabors sowie Prüf‑ und Zertifizierungsstellen.

Technische Daten

• Serie: TS Series (Modelle TS-49, TS-80, TS-150, TS-252, TS-450).
• Prüftemperaturstufen: Typ A −40 °C; Typ B −55 °C; Typ C −65 °C (Hochtemperatur +150 °C Standard; +200 °C optional).
• Innenmaße (B×H×T mm): TS-49: 400×350×350; TS-80: 500×400×400; TS-150: 600×500×500; TS-252: 700×600×600; TS-450: 800×750×750.
• Außenmaße (B×H×T mm): TS-49: 1400×1800×1400; TS-80: 1550×1950×1550; TS-150: 1600×2000×1700; TS-252: 1700×2100×1750; TS-450: 1800×2200×1900.
• Aufheizzeit (RT → 200 °C): ca. 45 Min. Abkühlzeit (RT → −75 °C): ca. 100 Min.
• Expositionszeit hoch/niedrig: jeweils 30 Min. (Standardprofil).
• Erholung / Konversion: ≤ 5 Min. / ≤ 5 Sek.
• Regelgenauigkeit / Gleichmäßigkeit: ±0,5 °C / ±2 °C.
• Innenmaterial: SUS 304; Außen: Edelstahl oder lackierter kaltgewalzter Stahl.
• Dämmung: hochdichte, hochtemperaturbeständige Schaummaterialien.
• Regelsystem: PID + SSR + Mikrocomputer; Touchscreen; programmierbare Zyklen.
• Kühlung: halbhermetische oder hermetische Zweistufen-Kompressoren; Wasser-/Luftkühlung wählbar.
• Sicherheit: Leitungsschutzschalter ohne Sicherung, Druckschalter, Fehlerwarnungen, elektronische Alarme, Übertemperatur- und Wassermangelschutz.
• Zubehör (optional): Sichtfenster.
• Kompressoren: Tecumseh / Bitzer.
• Stromversorgung: AC 220 V 1-phase 3-wire 50/60 Hz oder AC 380 V 3-phase 5-wire 50/60 Hz.
• Gewicht (ca.): TS-49: 450 kg; TS-80: 600 kg; TS-150: 750 kg; TS-252: 950 kg; TS-450: 1200 kg.
