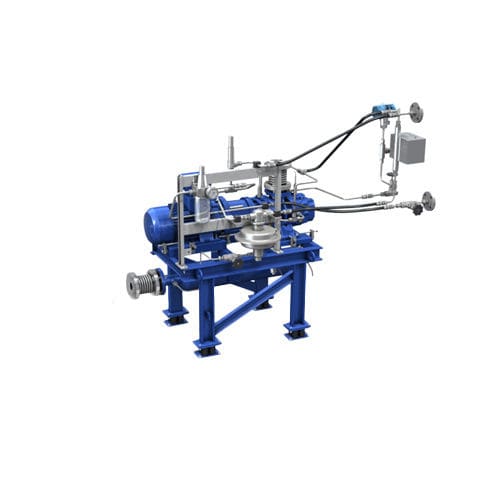

Kompressoraggregat für Wasserstoffgas GMD

GasLuftDrehkolben

Produktbeschreibung
Die Baureihe GMD von AERZEN ist eine universelle, gasdichte Booster-Lösung für den Niederdruckbereich. Ausgestattet mit einer hermetisch dichten Magnetkupplung bietet sie ein wartungsarmes Dichtungskonzept, indem Sperrsysteme zur Abdichtung der Antriebswelle entfallen. Die Trennung zwischen Öl- und Prozessseite erfolgt über spezielle Kolbenringdichtungen. Die robuste zweiflügelige Konstruktion erlaubt Auslegungsdrücke bis 7,0 bar(g). 16 Baugrößen decken ein breites Spektrum an Betriebsbedingungen ab.

Wesentliche Merkmale

• Magnetkupplung für hermetische Abdichtung (wartungsarm)
• Öl- und Förderraum getrennt durch Kolbenring- bzw. PEEK-/Grauguss-Dichtungen
• Ölfreie Förderung von Prozessgasen
• Robuste zweiflügelige Maschine, Max. Betriebsdruck 7,0 bar(g)
• 16 Baugrößen für unterschiedliche Anwendungen

Technische Kennwerte (Kurz)
Volumenstrom: 30 bis 11.000 m³/h
Differenzdruck (Δp): 150 bis 1.000 mbar
Fördermedium: Prozessgase
Förderung: ölfrei
Max. Betriebsdruck: 7,0 bar(g)

Anwendungen
Prozessgasgebläse von AERZEN arbeiten in vielen Industrien und Schlüsselanwendungen:

• Industriegase: Luftzerlegung
• Öl- und Gasförderung und -lagerung: Gasrückgewinnung (VRU), Dekarbonisierung / tertiäre Ölgewinnung
• Chemieindustrie: Acetylen-Kreisgas
• Petrochemie / Raffinerien: Ethylen, Propylen, Olefine (Speisegasverdichtung); Butadien (extraktive Destillation)
• Industrielle Forschung & Entwicklung: Kreislaufprozesse (Inert- und Spülgase)
• Glasindustrie: Sauerstoffeinspritzung (Schmelzofen), Zinnbad-Schutzatmosphären (Wasserstoff, Stickstoff)

Konstruktion & Aufbau
Gehäuse aus Sphäroguss oder Edelstahl mit runden Flanschen und O‑Ring‑Dichtungen.

Wellenabdichtung
Standard: hermetisch dichte Magnetkupplung (wartungsarm). Optional: ölgesperrte, doppeltwirkende Gleitringdichtung mit Thermosiphon-Kühlung bei hohen Drehmomenten (≥ 600 Nm).

Strömungs- und Antriebsmerkmale
Strömungsrichtung: vertikal nach unten. Antrieb: Direktkupplung mit Motor (B35 für Magnetkupplung oder B3 für alternative Gleitringdichtung).

Zusammenfassung / Besonderheiten

• Praktisch wartungsfreies Dichtungskonzept durch Magnetkupplung
• Trennung von Öl- und Prozessseite (Kolbenringabdichtungen / optionale Trenngaslösung)
• Ölfreie Förderung von Prozessgasen
• Maximaler Druck 7,0 bar(g) gemäß einschlägiger Normen
• 16 Baugrößen für flexible Auslegung

Technische Spezifikationen

• Bauart: Drehkolben- bzw. Drehschiebergebläse (zweiflügelig)
• Differenzdruck (Δp): 150 bis 1.000 mbar
• Volumenstrom: 30 bis 11.000 m³/h
• Fördermedium: Prozessgase
• Förderung: ölfrei
• Max. Betriebsdruck: 7,0 bar(g)
• Material Gehäuse: Sphäroguss oder Edelstahl
• Antriebsoptionen: Direktkupplung mit Motor (B35 für Magnetkupplung / B3 für Gleitringdichtung)
• Wellenabdichtung: Magnetkupplung oder doppeltwirkende Gleitringdichtung (ölgeführt) mit Thermosiphon-Kühlung
• Baugrößen: 16
