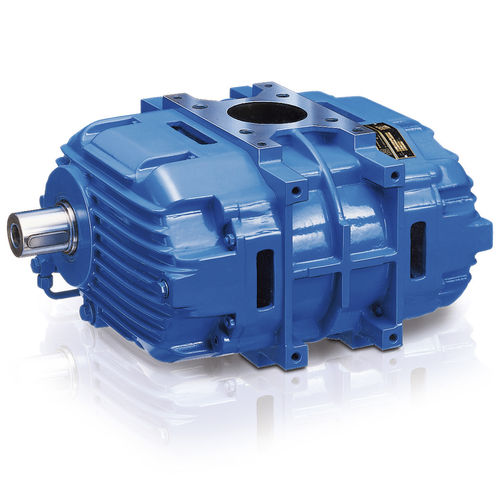

Luftgebläse

Drehkolben2-lappigfür Biogasanlagen

Produktzusammenfassung
AERZEN Tankwagengebläse wurden speziell entwickelt, um die Betriebsanforderungen von Schüttgut- und Silofahrzeugen zu erfüllen, indem sie den Druck oder das Vakuum erzeugen, das für die pneumatische Be- und Entladung dieser Spezialfahrzeuge erforderlich ist.

Technische Merkmale (Kurz)

• Volumenstrom: 1.500 bis 3.200 m³/h
• Differenzdruck (Δp): -500 bis 1.200 mbar
• Fördermedium: Luft
• Förderung: ölfrei

Vorteile

• Robuste Stufe zur Druckregelung
• Volumenstromregelung
• Versionen mit Direkt- oder Riemenantrieb verfügbar
• Förderung in zwei Richtungen möglich (horizontale oder vertikale Durchströmung)
• Bewährte ölfreie Drehkolben-Lobentechnik

Anwendungen

• Pneumatische Förderung von Schüttgütern
• Belüftung
• Rückspülung von Filtern
• Gasförderung
• Entgasung
• Entstaubung
• Unterdruckerzeugung
• Biogasaufbereitung
• Luftzerlegungsanlagen
• und viele mehr

Branchen

• Chemie und Verfahrenstechnik
• Kraftwerke
• Zement und Kalk
• Lebensmittel
• Papierindustrie
• und viele mehr

Übersicht / Aufbau
Drehkolbengebläse (Loben) für den Einbau in Tankwagen und Silo-Lkw. Ausgelegt für erweiterte Differenzdrücke bis zu 1,2 bar. Förderung in zwei Richtungen möglich, entweder bei horizontaler oder vertikaler Durchströmung. Ölfreie, bewährte Technik.

Konstruktionsdetails

• Ausführung mit zweiflügeligen Rotoren
• Der Förderraum ist durch einen atmosphärisch offenen Zwischenraum vollständig von den Ölräumen getrennt
• Einbaulage: stehend, hängend oder seitlich hängend (links oder rechts)
• Betriebsdrehzahlbereich: 1.500 bis 3.200 1/min
• Antriebsseite: Fettschmierung; Zahnradseite: Öltauchschmierung. Getriebeversionen verfügen auf beiden Seiten über Öltauchschmierung; Ölstandskontrolle mittels Peilstab

Wellendichtungen
Der Förderraum ist durch vier Rechteckringe in Kombination mit Ölspritzringen neben dem Belüftungsraum abgedichtet. Die Antriebswelle ist durch eine Dichtscheibe abgedichtet. Getriebeausführungen sind durch einen Radialdichtring abgedichtet.

Durchflussrichtung
Beide Richtungen möglich bei horizontaler oder vertikaler Durchströmung.

Antrieb
Über Direktkupplung oder Schmalkeilriementrieb.

Technische Spezifikationen

• Bauart: Drehkolben-Lobenverdichter (Verdrängergebläse)
• Differenzdruck (Δp): -500 bis 1.200 mbar
• Volumenstrom: 1.500 bis 3.200 m³/h
• Fördermedium: Luft
• Förderung: ölfrei
• Betriebsdrehzahlbereich: 1.500 bis 3.200 1/min
• Einbaulage: horizontal oder vertikal; mehrere Montagepositionen möglich
• Antrieb: Direktkupplung oder Schmalkeilriementrieb
• Schmierung: Antriebsseite Fettschmierung, Zahnradseite Öltauchschmierung; Getriebe beidseitig Öltauchschmierung
• Wellendichtung: Rechteckringe + Spritzringe; Antriebswelle Radialdichtscheibe (bzw. Radialdichtring bei Getriebeausführung)
