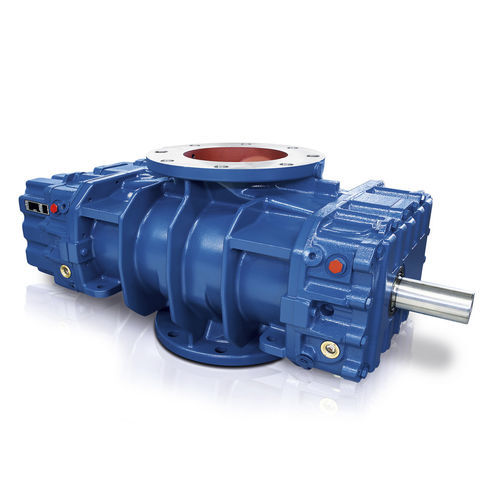

Luftgebläse GM

3-lappigeinstufigÜberdruck

ZUR ÖLFREIEN FÖRDERUNG UND VERDICHTUNG VON LUFT UND GASEN Robuste 3-flügelige Gebläsestufe für den Anlagenbau. Vielseitig einsetzbar. Serienmäßig in 22 Baugrößen (GM 3 S bis GM 1080 L) verfügbar. AUSFÜHRUNG Gebläse mit 3-flügeligen Kolben und zwei im druckseitigen Zylinderteil eingegossenen Voreinlaßkanälen zur Schallminderung durch Pulsationsabbau. Gehäuse verrippt und luftgekühlt. Gebläsezylinder bis zum GM 400 L ungeteilt. Ab dem GM 430 S sind die Zylinder horizontal geteilt. Bis zum GM 80 L sind die Füße am Gebläse angeschraubt, danach sind sie angegossen. Schmierölversorgung durch Tauchschmierung. WERKSTOFFE Gehäuseteile (Zylinder, Seitenplatten, Radkasten und Gehäusedeckel) aus GG-20. Wellen aus C 45 N. Kolben aus C 45 N (GM 3 S bis GM 80 L). Wellen und Kolben sind aus einem Stück geschmiedet. GM 90 S und GM 130 L: Rotoren und Wellen aus EN-GJS-500-3. GM 150 S bis GM 240 S: Rotoren aus EN-GJS-400-18, Wellen aus C 45 N. Steuerzahnräder aus 16 Mn Cr 5E. Andere Werkstoffe auf Anfrage. WELLENDICHTUNGEN Förderraumabdichtung durch 4 Rechteckring-Labyrinthdichtungen mit Spritzringen an jedem Wellenende. Auf Wunsch sind 4 Radialdichtring-Rechteckring-Labyrinthdichtungen lieferbar. Antriebswellenabdichtung durch Radialdichtring. Bei gasdichter Ausführung der Antriebswelle werden 2 Radialdichtringe mit einer dazwischenliegenden Fettsperre eingesetzt.
