Kolbenkompressor Ace VI HE Zero Loss

KolbenAlternativfunktionHelium

Übersicht

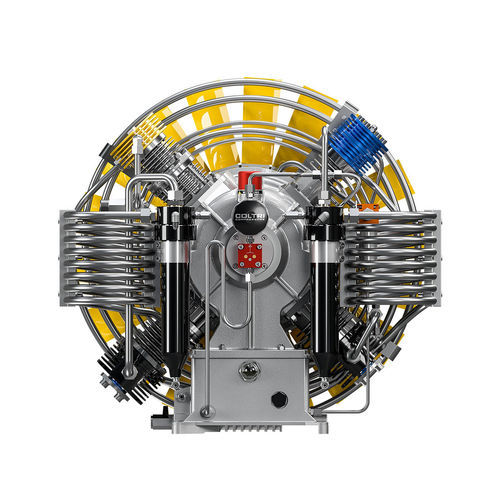

Der Ace VI HE Zero Loss ist ein 4-stufiger Kompressor der Helium-Linie mit integrierter Gasrückgewinnung und Reinigung, entwickelt für leisen Betrieb und verlustfreie Rückgewinnung technischer Gase. Er kombiniert ein Aluminium-Monoblock-Pumpaggregat mit fortschrittlicher Kondensatführung und einem Aktivkohle-Hyperfilter.

Hauptmerkmale

• 4-stufiges Pumpaggregat mit Gasrückgewinnung (erste Stufe dediziert)
• Aluminium-Monoblock
• Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Rohre, Fittings und Muttern aus AISI 316 Edelstahl
• Zwischenkondensatabscheider nach 2. und 3. Stufe
• Hochdruck-Endkondensatabscheider
• Sicherheitsventile nach jeder Stufe
• Spezial-Gusseisen-Zylinder mit geringem Rauigkeitslapp
• Geschmiedete Aluminiumpleuel und geschmiedete Stahlkurbelwelle
• Hochdurchsatz-Einfüllventile in Stufen 1–3
• Hochbelastbare Rollenlager
• Gehärtete 4. Stufe mit sechs speziellen Gusseisenkolbenringen
• Druckstücke an 2. und 3. Stufe zur Eliminierung seitlicher Kolbenkräfte
• Aktivkohle-Hyperfilter

Elektromotor
Der Antrieb erfolgt über einen Dreiphasen-Elektromotor. Leistungsbereich dieses Modells: 11–15 kW.

Aufbereitungssystem
Das Hyperfilter-System ist nach dem letzten Abscheider und vor dem Druckhalteventil installiert, um technische Gase zuverlässig zu behandeln. Filterkapazität (Eintrittsluft 20°C, 200 bar): 52.500 m³.

Schaltschrank

• Ein/Aus-Schalter mit Motorschutz
• Elektromechanischer Druckschalter zum Stopp bei Enddruck
• Ableitung aller Zwischenabscheider und des Endabscheiders während des Betriebs
• Zeitschaltuhr für automatische Kondensatablassvorrichtung
• Integrierter Leerlaufstart (automatische Entladung bei jedem Abschalten)
• Kondensatauffangbehälter 5 L mit Schalldämpfer; ca. 3 L nutzbares Volumen
• Zwischenstufenmanometer zur Anzeige des Betriebsdrucks je Stufe

Rahmen / Gehäuse

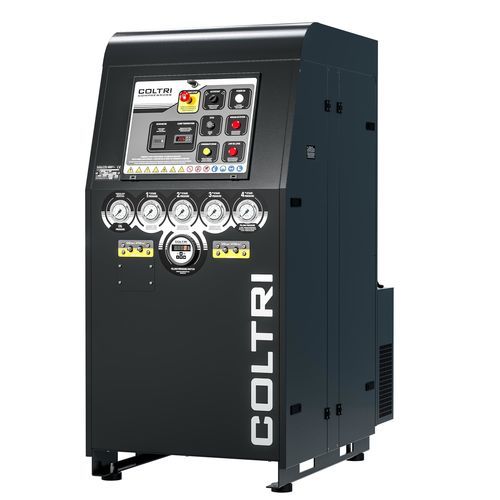

Schallgedämpftes Kabinengehäuse mit vertikaler Bauweise für geräuscharme Umgebungen. Ölstandanzeige und Ablass von außen zugänglich. Bedienkonsole mit Zwischenstufenmanometern, Öldruckmanometer, Innen-Temperaturanzeige, Phase- und Ölmangelalarm, Start/Stopp- und manuellen Kondensatablass-Bedienelementen. Stahlrahmen mit kratzfester Pulverbeschichtung, RAL 9005 Schwarz.

Serienausstattung

• PED-zertifiziertes Doppel-Hyperfilter-System
• System zur Kondensatabscheidung
• Gestellfarbe Schwarz RAL 9005
• Kompressorsteuerung und automatisches Kondensatablasssystem
• Elektronischer Druckschalter
• Interstage Kontrollmanometer
• Schalldichtes Gehäuse mit Schallabsorber

Technische Daten / Spezifikationen

• Modell: Ace VI Zero Loss
• Marke: Coltri Compressors
• Typ: 4-stufiges Pumpaggregat mit Gasrückgewinnung (Helium-Linie)
• Pumpenaggregat: Aluminium-Monoblock; Spezial-Gusseisenzylinder; geschmiedete Aluminiumpleuel; geschmiedete Stahlkurbelwelle
• Schmierung: Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Materialien: Rohre/Fittings/Muttern aus AISI 316 Edelstahl
• Kondensatmanagement: Zwischenabscheider nach 2. und 3. Stufe; Hochdruck-Endabscheider; Kondensatbehälter 5 L (~3 L nutzbar)
• Filterung: Aktivkohle-Hyperfilter; PED-zertifiziertes Doppel-Hyperfilter-System serienmäßig
• Filterkapazität: 52.500 m³ (20°C, 200 bar Eintrittsluft)
• Motor: Dreiphasen-Elektromotor, 11–15 kW
• Dichtung/Verschleiß: Gehärtete 4. Stufe mit 6 speziellen Gusseisenkolbenringen; Druckstücke auf 2. & 3. Stufe; hochbelastbare Rollenlager
• Sicherheit: Sicherheitsventile nach jeder Stufe; Enddruckschalter
• Steuerung: Schaltschrank mit Motorschutz, Druckschalter, automatischem Kondensatablass und Zwischenstufenmanometern
