Kolbenkompressor Silent HE

Heliumelektrischstationär

Übersicht
Der Silent HE gehört zur HELIUM LINE: ein 4-stufiges Hochdruck-Kompressorsystem zur großvolumigen Heliumkompression und zur zuverlässigen Erzeugung von Atemluft bei reduziertem Geräuschpegel. Geliefert in schallgedämpftem Kabinengehäuse für Einsatzorte mit hohen Anforderungen an niedrige Geräuschentwicklung.

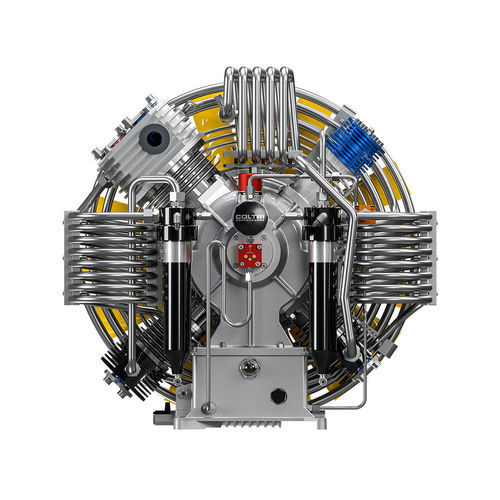

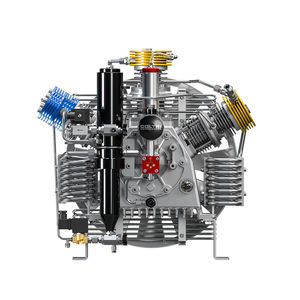

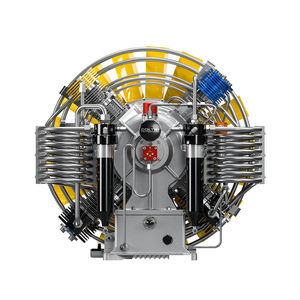

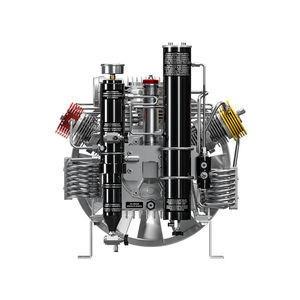

Pumpenaggregat (4-stufig)

• Aluminium-Monoblock Hochdruck-Pumpenaggregat
• Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Ansaugfilter: 10 µm
• Rohre, Fittings und Muttern aus AISI 316 Edelstahl im kritischen Kreis
• Zwischenkondensatabscheider nach 2. und 3. Stufe
• Schalter für Mindestschmieröldruck
• Sicherheitsventile nach jeder Kompressionsstufe
• Spezial-Gusseisen-Zylinder mit geringer Rauheit durch Läppung
• Geschmiedete Aluminium-Pleuel
• Geschmiedete Stahlkurbelwelle
• Hochdurchsatzventile in 1., 2. und 3. Stufe
• Schwerlast-Rollenlager
• Gehärtete Stufe 3 aus Stahl mit sechs speziellen Gusseisenbändern
• Druckstücke in 2. und 3. Stufe zur Eliminierung seitlicher Kolbenkräfte
• Hyperfilter-Filtersystem

Elektromotor
Dreiphasen-Elektromotor, der die Bewegung über einen Riemen auf das Pumpenaggregat überträgt. Verfügbare Leistung: 7,5–11 kW.

Hyperfilter-Reinigungssystem
Der Hyperfilter befindet sich nach dem letzten Kompressorabscheider und vor dem Druckhalteventil. Es handelt sich um ein zweistufiges Filtersystem: zuerst ein Molekularsieb zur Feuchtigkeitsentfernung, danach eine Patrone mit Molekularsieb + Aktivkohle zur Entfernung von Öldämpfen und Verunreinigungen. Bei Verwendung originaler Patronen ermöglicht das System die Aufbereitung von Atemluft gemäß DIN EN 12021. Filterkapazität (Zuluft 20°C, 200 bar): 3.050 m³.

Elektrischer Schrank

• ON/OFF-Schalter mit Motorschutz
• Digitaler elektronischer Druckschalter zum Abschalten bei Enddruck
• Entleerung aller Abscheider zwischen den Stufen und des Endabscheiders im Betrieb
• Zeitschaltuhr für automatischen Kondensatablass
• Integrierter Leerlaufstart (automatische Entladung bei jedem Abschalten)
• Kondensatbehälter: 5 L (mit Schalldämpfer); nutzbares Volumen ca. 3 L
• Zwischenstufenmanometer zur Anzeige des Betriebsdrucks je Stufe (zur Dichtigkeitsprüfung und Fehlerdiagnose)

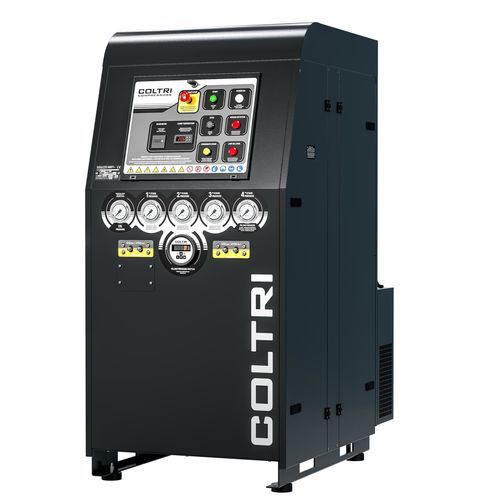

Rahmen und Gehäuse
Schallgedämpftes Kabinengehäuse mit vertikaler Bauweise für geräuschkritische Umgebungen. Außensichtbarer Ölstand und Ölablass. Bedienkonsole mit Zwischenstufenmanometern, Öldruckmanometer, interner Temperaturanzeige, Phasenfolge- und Öl-Mangel-Alarm sowie Schaltern für Start/Stopp und manuelle Kondensatentleerung. Gehäuse in Stahl mit kratzfester Pulverbeschichtung RAL 9005 schwarz.

Reinigungssystem (Details)
Der Hyperfilter besteht aus zwei in Reihe geschalteten Patronen: zuerst ein Molekularsieb zur Feuchtigkeitsentfernung, anschließend eine kombinierte Patrone (Molekularsieb + Aktivkohle) zur Entfernung von Öldämpfen und Verunreinigungen. Ein Abscheider zwischen 2. und 3. Stufe optimiert die Feuchtigkeitsabscheidung. Konfiguration für großvolumige Atemluftaufbereitung.

Serienausstattung

• Interstage-Kontrollmanometer
• PED-zertifiziertes Doppel-Hyperfilter-System
• Innenraumtemperaturüberwachung mit automatischer Abschaltung
• Automatische Drehzahlrichtungsüberwachung
• Elektronischer Druckschalter mit automatischer Abschaltung
• Ölstandskontrolle mit automatischer Abschaltung
• Ölpumpe
• Automatischer Kondensatablauf mit Fördersystem in den Behälter
• Gestellfarbe: Schwarz RAL 9005

Technische Daten

• Typ: Kompaktes schallgedämpftes Hochdruck-Atemluftkompressorsystem (Helium Line)
• Pumpenaggregat: 4-stufig, Monoblock Aluminium
• Schmierung: Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Ansaugfilter: 10 µm
• Materialien: Rohre/Fittings/Muttern AISI 316 im kritischen Kreis
• Zwischenkondensatabscheider nach 2. und 3. Stufe
• Sicherheitsventile nach jeder Stufe
• Zylinder: Gusseisen, geläppt
• Pleuel: geschmiedetes Aluminium; Kurbelwelle: geschmiedeter Stahl
• Ventile: Hochdurchsatz für 1., 2., 3. Stufe
• Lager: Schwerlast-Rollenlager
• 3. Stufe: gehärteter Stahl mit 6 Gusseisenbändern
• Hyperfilter-System: 2 Patronen (Molekularsieb; Molekularsieb + Aktivkohle)
• Filterkapazität: 3.050 m³ (Zuluft 20°C / 200 bar)
• Motor: Dreiphasen-Elektromotor 7,5–11 kW
• Kondensatbehälter: 5 L, effektiv ≈ 3 L
• Gehäusefarbe: RAL 9005 (schwarz)
