Gaskompressoraggregat Smart HE

KolbengeräuscharmHochdruck

Übersicht
Der Smart HE ist ein Kompressor der Helium-Linie, entwickelt für die Hochdruckkompression von Helium und Anwendungen mit Atemluft bzw. technischen Gasen. Er kombiniert ein 3-stufiges Hochdruck-Pumpenaggregat, die Maxifilter-Aufbereitung und ein schallgedämpftes Kabinen-Gestell zur einfachen Wartung und zum Transport.

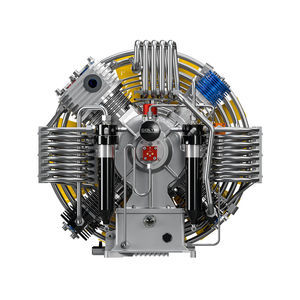

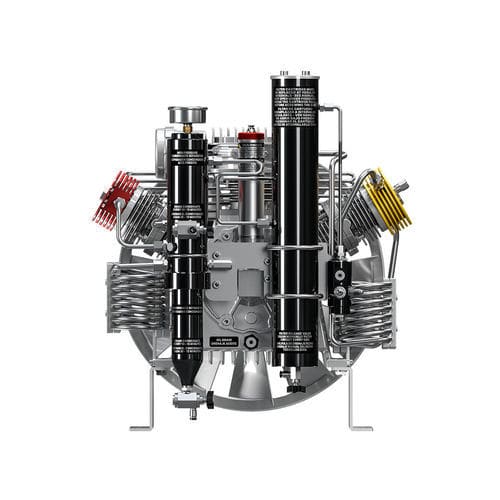

3-stufiges Hochdruck-Pumpenaggregat

• Aluminium-Monoblock
• Vernebelungsschmierung mit in Öl getauchtem Zapfen
• Ansaugfilter: 10 µm
• Rohre, Fittings und Muttern aus AISI 316 Edelstahl
• Zwischenkondensatabscheider nach der zweiten Stufe
• Hochdruck-Endkondensatabscheider
• Sicherheitsventile nach jeder Kompressionsstufe
• Zylinder aus Aluminiumdruckguss mit Nicasil-Liner
• Geschmiedete Aluminium-Pleuelstangen
• Kurbelwelle aus geschmiedetem Stahl
• Ventile 2. und 3. Stufe aus Edelstahl
• Hochbelastbare Rollenlager
• Dritte Stufe aus gehärtetem Stahl mit 6 Segmenten
• Zweite und dritte Stufe mit Druckstücken zur Eliminierung seitlicher Kolbenkräfte
• Filteranlage: Maxifilter

Elektromotor
Verfügbar als einphasiger oder dreiphasiger Elektromotor mit einer Leistung von 4 bis 5,5 kW; der Motor überträgt die Bewegung mittels Keilriemen auf das Pumpenaggregat.

Aufbereitungssystem - Maxifilter
Der Maxifilter verwendet kombinierte Molekularsieb- und Aktivkohlefilterpatronen zur Entfernung von Feuchtigkeit, Ölnebel und anderen Verunreinigungen. Er ist nach den Separierern der 2. und 3. Stufe und vor dem Druckhalteventil installiert und bildet eine primäre Barriere gegen Feuchtigkeit. Filterkapazität: 8.600 m³. Entwickelt zur Sicherstellung der Qualität des komprimierten Gases für Unterwasser-, Industrie- und Atemschutzanwendungen.

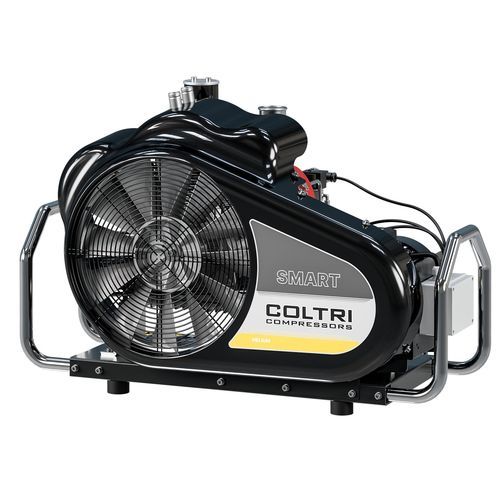

Rahmen
Schallgedämpeltes Kabinen-Gestell, ausgelegt zur Vereinfachung von Wartungsarbeiten. Aus Stahl mit kratzfester Pulverbeschichtung in RAL 9005 Schwarz gefertigt. Der Kompressorrahmen ist mit Tragegriffen versehen.

Standardausstattung

• Filteranlage Maxifilter
• Tragegriffe
• Rahmenfarbe: Schwarz RAL 9005

Caractéristiques / spécifications techniques

• Produktlinie: Helium line
• Handelsname / Modell: Smart HE
• Pumpenaggregat: 3-stufiges Hochdruck-Pumpenaggregat (Aluminium-Monoblock)
• Schmierung: Vernebelungsschmierung (Zapfen im Ölbad)
• Ansaugfilter: 10 µm
• Materialien: Leitungen/Fittings/Muttern aus AISI 316 Edelstahl; Zylinder aus Aluminiumdruckguss mit Nicasil-Liner; geschmiedete Aluminium-Pleuel; geschmiedete Stahlkurbelwelle; Ventile 2. & 3. Stufe aus Edelstahl
• Kondensattrennung: Zwischenabscheider nach 2. Stufe und Endkondensatabscheider
• Sicherheit: Sicherheitsventile nach jeder Stufe
• Lager: hochbelastbare Rollenlager
• Dritte Stufe: gehärteter Stahl, 6 Segmente; Druckstücke in 2. & 3. Stufe
• Filtration: Maxifilter (Molekularsieb + Aktivkohle), Kapazität 8.600 m³
• Motor: einphasig oder dreiphasig, 4–5,5 kW
• Rahmen: schallgedämpfte Kabine, Stahl, Pulverbeschichtung RAL 9005 Schwarz, Tragegriffe
• Standardausstattung: Maxifilter, Tragegriffe, schwarzer Rahmen RAL 9005
