Gaskompressoraggregat Ace III HE Zero Loss

Kolbenmit Riemenantriebstationär

Übersicht
Der Ace III HE Zero Loss ist ein dreistufiger Kompressor der Helium-Linie, ausgelegt für industrielle Gasverdichtung mit Zero Loss Gaseinzug. Er kombiniert fortschrittliche Filtration, Kondensatabscheidung und Komponenten für intensiven Dauerbetrieb.

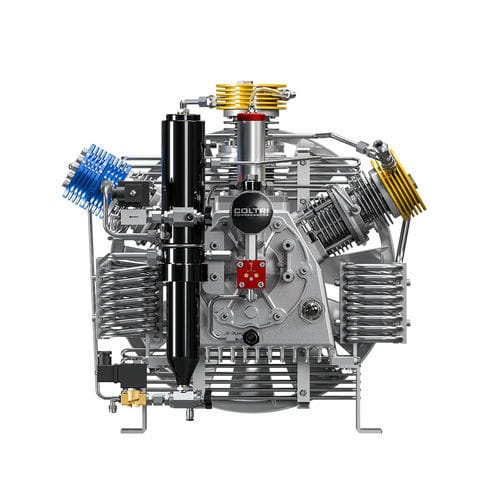

Hauptmerkmale — Pumpaggregat

• 3-stufiges Pumpaggregat mit Gasrückführung (Zero Loss)
• Aluminium-Monoblock-Konstruktion
• Zwangsschmierung mittels Niederdruck-Zahnradpumpe
• Sicherheitsventile nach jeder Kompressionsstufe
• Rohrleitungen, Fittings und Muttern in AISI 316 Edelstahl
• Kondensatabscheider nach Mitteldruck- und Endhochdruckstufe
• Druckguss-Aluminium-Zylinder mit hoher Wärmeableitung und Nicasil-Laufbuchse
• Geschmiedete Aluminium-Kurbelstangen und geschmiedete Stahlkurbelwelle
• Edelstahlventile in 2. und 3. Stufe
• Gehärtete 3. Stufe mit 5 speziellen Gusseisensegmenten
• Rollenlager und Druckstücke in 2./3. Stufe zur Reduzierung von Seitenkräften und für intensiven Einsatz
• Hyperfilter Aktivkohle-Element für Gastreinigung

Serienausstattung

• PED-zertifiziertes Doppel-Hyperfilter-System
• System zur Kondensatabscheidung
• Schallgedämpftes Kabinenchassis, Gestellfarbe Schwarz RAL 9005
• Kompressorsteuerung mit automatischer Kondensatablassung
• Elektronischer Druckschalter und Interstage-Manometer

Elektromotor
Dreiphasen-Elektromotor überträgt die Bewegung über Riemen auf das Pumpaggregat. Verfügbare Motorleistungen: 4 bis 7,5 kW.

Hyperfilter / Maxifilter Reinigungs-System
Das Hyperfilter/Maxifilter-System gewährleistet die zuverlässige Behandlung technischer Gase. Es ist nach dem Endabscheider und vor dem Druckhalteventil montiert; Abscheider nach 2. und 3. Stufe bilden primäre Feuchtigkeitsbarrieren. Filterkapazität (Zuluft 20°C, 200 bar): 52.500 m³.

Elektrischer Schrank

• ON/OFF-Schalter mit Motorschutz
• Elektromechanischer/elektronischer Druckschalter zum Abschalten bei Enddruck
• Entleerung aller Zwischenstufenabscheider und des Endabscheiders im Betrieb
• Zeitschaltuhr für automatische Kondensatentleerung
• Integrierter Leerlaufstart (automatische Entladung beim Abschalten)
• Kondensat-Auffangbehälter 5 L (Nutzvolumen ≈ 3 L) mit Schalldämpfer
• Zwischenstufenmanometer für stufenweises Monitoring und Dichtigkeitsprüfung der Ventile

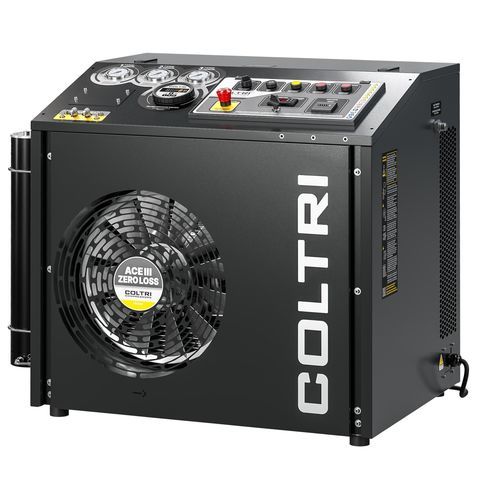

Gehäuse / Rahmen und Wartung
Schallgedämpftes Kabinenchassis, ausgelegt für einfache Wartung. Kippbare Motorträgerplatte zur konstanten Keilriemenspannung, Außenzugriff auf Ölstand und Ablass, Bedienkonsole mit Interstage-Manometern, interne Temperaturanzeige, Phasenfolge- und Ölmangelalarm, Start/Stopp- und manueller Kondensatablass. Stahlrahmen mit kratzfester Pulverbeschichtung in RAL 9005.

Technische Spezifikationen

• Modelltyp: 3-stufiger Kompressor mit Gasrückführung (Zero Loss)
• Motorleistung: 4–7,5 kW
• Filtration: Doppel-Hyperfilter PED-zertifiziert; Maxifilter Kapazität 52.500 m³ (20°C, 200 bar)
• Schmierung: Zwangsschmierung über Niederdruck-Zahnradpumpe
• Materialien: Rohrleitungsteile AISI 316, Nicasil-beschichtete Druckgusszylinder, geschmiedete Komponenten
• 3. Stufe: Gehärteter Stahl mit 5 Gusseisensegmenten
• Lager: Rollenlager für intensiven Einsatz; Druckstücke 2./3. Stufe
• Kondensatmanagement: Abscheider nach Mitteldruck/Endstufe; 5 L Kondensatbehälter (Nutzvolumen ≈ 3 L) mit Schalldämpfer; automatische/manuelle Ablassung
• Steuerung: Elektronischer/elektromechanischer Druckschalter, Interstage-Manometer, Leerlaufstart, Zeitschaltuhr
• Gehäuse: Schallgedämpftes Kabinenchassis, servicefreundliche Anordnung, Lackierung RAL 9005
