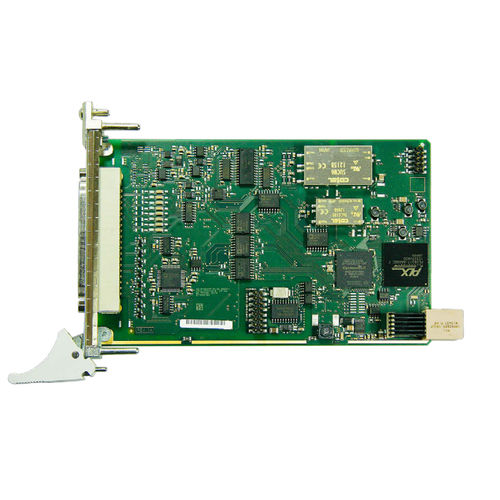

Analoger CompactPCI-Karte CPCIs-3121

digitalSerie

Die CompactPCI Serial Analog E/A-Karte CPCIs-3121 hat 16 SE/8 differentielle Eingänge, 16-Bit, 8/4 analoge Ausgänge, 16-Bit, und 8 digitale E/A, 24 V. Die Karte ist für Applikationen im Bereich der industriellen Prozesskontrolle, Messtechnik und Überwachung ausgelegt, z.B. zur Multikanal-Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten und Druckerwerten, etc. Technische Merkmale Analoge Eingänge 16 Single-Ended / 8 differentielle Eingänge 16-Bit Auflösung Galvanische Trennung 500 V Durchsatzrate: 100 kHz Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal DMA für analoge Datenerfassung Überspannungsschutz Eingangsfilter: 159 kHz Analogerfassung Einzelkanal, Mehrkanal, Mehrkanal durch Sequenzliste Automatische Analogerfassung über zyklische Timersteuerung Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer, externes Ereignis Trigger-Funktionen: Software-Trigger oder externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet. Interrupt: Ende Einzelkanal, Ende Mehrkanal, Ende Sequenzliste
