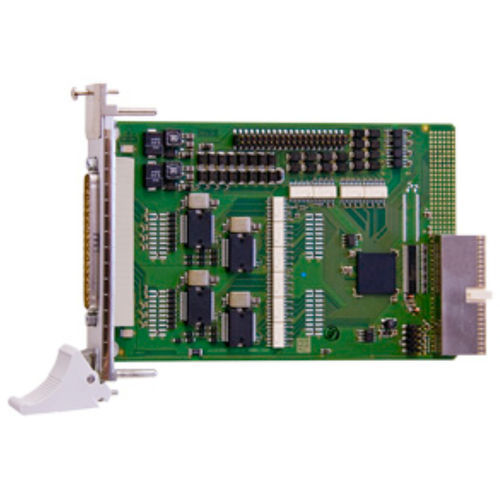

Digitale E/A-Karte CPCI-1564

CompactPCIStrom64 E/A

Die CompactPCI 64 digitale E/A-Karte CPCI-1564 hat 32 digitale Eingänge, 24 V, und 32 digitale Ausgänge, 24 V. Sie ist speziell für Applikationen wie E/A-Steuerung, Ein-/Aus-Überwachung von Motoren, Lampen, etc. in rauer Industrie-Umgebung ausgelegt. 16 Eingänge sind interruptfähig und alle Eingänge sind gefiltert. Die 32 Ausgänge (11-36 V) haben einen Ausgangsstrom pro Kanal von 500 mA und sind auf „0“ bei Power-On. Ein Watchdog setzt die Ausgänge zurück und die Ausgänge werden ausgeschaltet wenn die Versorgungsspannung unter 5 V absinkt. Die Karte verfügt über eine galvanische Trennung bis 100 V. Technische Merkmale 32 optoisolierte Eingänge, 5 V, inkl. 16 interruptfähige Eingänge, und 3 Zählereingänge Eingänge organisiert in 4 Gruppen von 8 Kanälen mit jeweils einer getrennten Masseleitung Verpolungsschutz Alle Eingänge sind gefiltert 32 optoisolierte digitale Ausgänge, 11 V bis 36 V Ausgangsstrom pro Kanal 500 mA Watchdog zur Rücksetzung der Ausgänge auf "0" Bei Power-On, Rücksetzung der Ausgänge auf „0“ Strombegrenzung: ~ 1.85A pro 8 Kanäle Kurzschlussstrom pro Ausgang max 1.7 A Elektronische Sicherungs Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Interrupt ausgelöst durch Zähler, Timer
