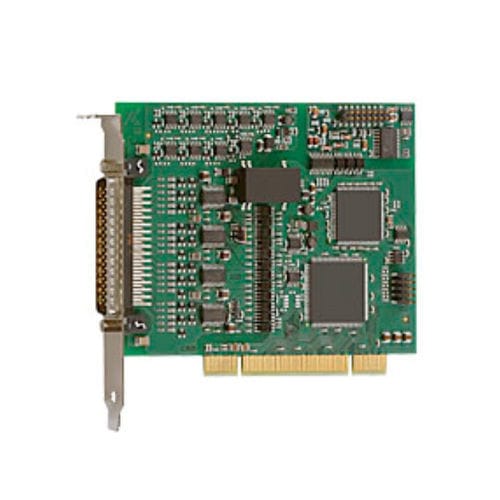

Analoge E/A-Karte APCI-3200

digital8 EingängePCI

Die PCI Temperaturmesskarte APCI-3200 hat 16/8/4 Kanäle für Thermoelemente oder 8 Eingänge für Widerstandstemperaturfühler (RTD). Jeder Kanal kann entweder als Thermoelement, RTD oder als analoger Spannungseingang konfiguriert werden. Die Karte besitzt 8 Stromquellen für die RTDs und eine Stromquelle für die Kaltstellenkompensation. Technische Merkmale PCI 3,3 V oder 5 V 18-Bit Auflösung, 16-Bit Genauigkeit Jeder Kanal kann entweder als Thermoelement, RTD oder als analoger Spannungseingang konfiguriert werden - 16 analoge Eingänge für Thermoelementetypen J, K, T, E, R, S, B, N - oder 8 diff. analoge Eingänge zur Erfassung der Widerstandstemperatur (Pt100) - oder 16 SE/8 differentielle analoge Spannungs eingänge, ± 1,25 V 8 unabhängige Stromquellen für Widerstandstemperatur Detektoren (RTD) und eine Stromquelle für die Kaltstellenkompensation Kaltstellenkompensation (separat auf Anschlussplatine) Gain und Offset Kalibrierung Linearisierung durch Tabelle und Berechnung für Thermoelementetypen J, K, T, E, R, S, B, N und RTDs Programmierbarer Gain 16-Bit Genauigkeit mit Wandler-Abtastrate von 20, 40, 80 oder 160 Hz (höhere Abtastrate auf Anfrage) 4 digitale Eingänge, 24 V und 3 digitale Ausgänge, Open Collector, galvanisch getrennt Basisadresse und IRQ Kanäle durch BIOS eingestellt
