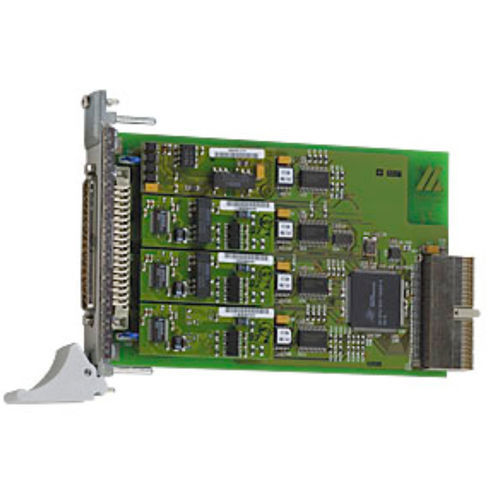

CompactPCI-Schnittstellenkarte CPCI-7500

SerieIndustrie

Die CompactPCI serielle Schnittstelle CPCI-7500 ist eine 4-fach serielle Schnittstelle für Industrieanwendungen. Jede Schnittstelle kann mit einem der folgenden Modi konfiguriert werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die Karte identifiziert die eingebauten Module und nimmt die Konfiguration automatisch vor. Die Karte wurde für den Einsatz in der rauen Industrieumgebung entworfen: die Ein- und Ausgangskanäle sind deshalb vor Kurzschlüssen, schnellen Transienten sowie elektrostatischer Aufladung und EMI geschützt. Der Aufbau dieser seriellen Kommunikationskarte wird durch MX-Module bestimmt, die von der Karte automa- tisch erkannt werden. Die seriellen Schnittstellen können mit folgenden Modi konfiguriert werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die MX-Module mit galvanischer Trennung bieten Trenn- schutz bis 1000 V für den Einsatz der Karte in rauen Umgebungen, in denen Masseschleifen auftreten können. Die Ein-/Ausgabeleitungen sind gegen Kurz- schluss, schnelle Transienten, elektrostatische Entladungen und hochfrequente Störeinstrahlungen geschützt. Die Schnittstellen werden durch ein 128-Byte FIFO für Sende- und Empfangsdaten unterstützt und gewährleisten ein zuverlässiges Arbeiten mit hohen Datenraten. Technische Merkmale Asynchrone 4-fach serielle Schnittstelle 4 Sockel für 4-fach serielle Schnittstelle Modularer Aufbau durch MX-Module: Konfigurierbar als RS232, RS422, RS485, 20 mA Current Loop (aktiv, passiv), mit galvanischer Trennung Adressierung über Software Keine Jumper: Software-Konfiguration Automatische Modulerkennung
