Analoges EA Modul S100

RemoteSicherheit4 Kanäle

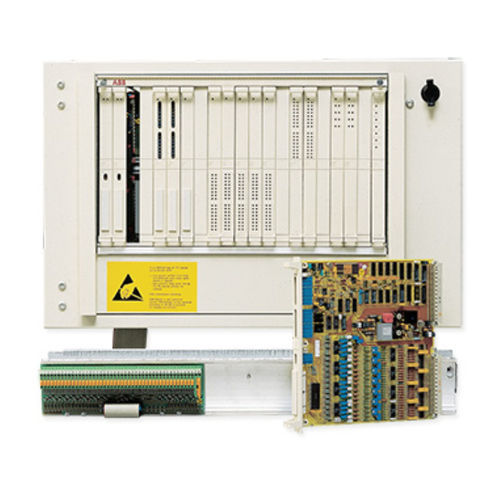

S100 E/A für Advant Master DCS ABB S100 E/A für Advant Master DCS, ein E/A-System auf Rackbasis für Advant Controller 410 und Advant Controller 450. Das S100 E/A-System ist für die Advant Controller 400 Serie erhältlich. Das S100-Direktein-/Ausgabesystem besteht je nach Typ aus E/A-Modulen mit 4 bis 32 Kanälen, die in den E/A-Baugruppenträgern untergebracht sind. S100 E/A besteht aus einem oder mehreren E/A-Baugruppenträgern mit mehreren E/A-Karten, Anschlusseinheiten und Kabeln, die eine Vielzahl von Anwendungen und spezifischen Anforderungen abdecken. Die E/A-Karten sind je nach ihrer Funktion in Gruppen unterteilt. Innerhalb jeder Gruppe gibt es mehrere E/A-Karten mit unterschiedlicher Funktionalität und Komplexität. Die Advant Controller 410 verfügt über ein integriertes S100 E/A-Rack, während die Advant Controller 450 bis zu fünf S100 E/A-Sub-Racks über ein einzelnes oder redundantes Schnittstellenmodul und Kabel anschließt. Optische Modems ermöglichen die entfernte Platzierung von S100 E/A-Sub-Racks. Varianten für die Integration von Eigensicherheitsmodulen sowie HART-Multiplexern sind ebenfalls verfügbar S100 E/A-Lebenszyklus-Status S100 E/A befindet sich in der aktiven Lebenszyklusphase und soll als solche bis mindestens 2020 bleiben, mit garantierter Teileunterstützung bis mindestens 2030 Das Angebot an S100 E/A-Modulen ist komplett, bestehend aus universellen binären und analogen Ein- und Ausgängen und speziellen Schnittstellen für spezielle Aufgaben. S100 E/A wird über ein Busverlängerungskabel (max. Länge 12 m) an die Steuerung angeschlossen. Mit der verfügbaren optischen Busverlängerung ist es möglich, die E/A bis zu 500 m (1640 ft.) zu verteilen. Zur Erhöhung der Verfügbarkeit kann das Verlängerungskabel redundant ausgeführt werden.
