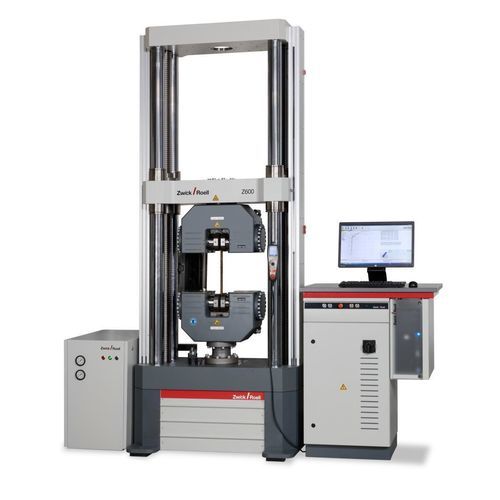

Zugprüfmaschine E series

ScherungKompressionBiegen

Kurzbeschreibung
Elektromechanische Zugprüfmaschinen der E‑series sind für Zug-, Druck-, Biege‑ und Scherversuche mit Prüfkräften von 330 kN bis 2.500 kN ausgelegt. Der steife 4‑Säulen‑Lastrahmen mit hartverchromten Führungssäulen und vorgespannten Präzisionskugelumlaufspindeln gewährleistet ausgezeichnete Führungseigenschaften, hohe Steifigkeit und dauerhafte Genauigkeit. Verfügbare Modelle: Z330E, Z400E, Z600E, Z1000E, Z1200E, Z1600E, Z2000E, Z2500E.

Produktumfang / Einsatzbereich

• Messbereich / Prüfkräfte: 330 – 2.500 kN (33 – 250 t)
• Unterstützte Prüfarten: Zug, Druck, Biegung, Scherzug (zyklische Prüfungen mit Zubehör)
• Branchen: Metall, Composites, Textilien
• Normen / typische Anwendungen: ISO 6892‑1, ISO 15630, ISO 898

Beschreibung
Die E‑series Maschinen kombinieren wartungsarme, vorgespannt ausgeführte Kugelumlaufspindeln mit digital geregelten AC‑Servoantrieben und Motorfeedback für spielfreien, präzisen Antrieb über einen weiten Geschwindigkeitsbereich. Der steife Vier‑Säulen‑Lastrahmen mit massivem Sockel und verfahrbarer Traverse ermöglicht die präzise Ermittlung von niedrigen und sehr hohen Prüfkräften. Prüfergebnisse (Kraft‑Weg, Spannung‑Dehnung) werden in der Prüfsoftware testXpert III zur Auswertung und Bestimmung von Werkstoffkennwerten angezeigt.

Wesentliche Vorteile / Highlights

• Großer Messbereich zur präzisen Ermittlung kleiner und großer Prüfkräfte ohne häufiges Umbauen
• Steifer 4‑Säulen‑Lastrahmen mit hervorragenden Führungs‑ und Reproduzierbarkeitseigenschaften
• Wartungsarm durch vorgespannt ausgeführte Präzisionskugelumlaufspindeln und digitale AC‑Antriebstechnik
• Modulares System – kompatibel mit dem ZwickRoell Zubehörprogramm (Extensometer, Probenhalter, Prüfwerkzeuge)
• testXpert III: integrierte Prüfsoftware für Datenerfassung, Auswertung und Workflow‑Unterstützung
• Erfüllt geltende Sicherheitsanforderungen und verwendet bewährte Industriesteuer‑ und Sicherheitselemente

Extensometer‑Option (videoXtens Array)
Das videoXtens Array eignet sich für große Proben: Hochauflösende Kameras erfassen die komplette Einspannlänge und ermöglichen optische Dehnungsmessungen ohne Markierungen. Vorteile: zuverlässige Ergebnisse für 100 % der Prüfungen, markierungsfreie Messung, breite Anwendbarkeit bei Metallen und Dehnungsregelung gemäß ISO 6892‑1 Verfahren A1.

Technischer Überblick (ausgewählte Werte / Beispiele)
Modelle und maximale Prüfkräfte (Beispiele): Z330E – 330 kN; Z400E – 400 kN; Z600E – 600 kN; Z1000E – 1000 kN; Z1200E – 1200 kN; Z1600E – 1600 kN; Z2000E – 2000 kN; Z2500E – 2500 kN.
Typischer Traversengeschwindigkeitsbereich: 0,00005 … 400 mm/min (modellabhängig). Wegauflösung des Antriebs: sub‑mikrometergenaue Werte (modellabhängig). Typischer Geräuschpegel bei Maximalgeschwindigkeit: < 70 dBA.

Anwendungen / Prüfverfahren

• Zugversuche nach ISO 6892‑1 (Metalle)
• Zugversuche an Betonstahl nach ISO 15630
• Prüfungen an Schraubenverbindungen nach ISO 898 und verwandten Normen

Technische Merkmale / Spezifikationen (Kurzliste)

• Baureihe: E‑series (elektromechanisch)
• Verfügbare Nennprüfkräfte: 330, 400, 600, 1000, 1200, 1600, 2000, 2500 kN
• Lastrahmen: 4 hartverchromte Führungssäulen, massiver Sockel, verfahrbare Traverse
• Antrieb: vorgespannt ausgeführte Präzisionskugelumlaufspindeln mit digital geregeltem AC‑Servo und Motorfeedback
• Typische Anzahl Antriebsspindeln: 2 (modellabhängig)
• Traversengeschwindigkeit: 0,00005 … 400 mm/min (modellabhängig)
• Software: testXpert III für Datenerfassung, Auswertung und Workflow‑Unterstützung
• Kompatible Extensometer: videoXtens Array, makroXtens, multiXtens u. a.
