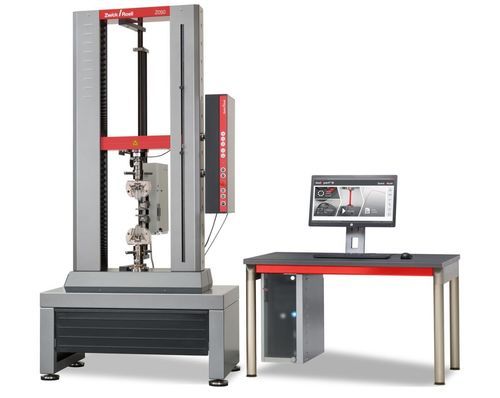

Kompressionsprüfmaschine ProLine

ZugLebensdauerUniversal

Übersicht
Die ProLine ist eine modulare Universalprüfmaschine für standardisierte Materialprüfungen und Funktionsprüfungen von Bauteilen. Hergestellt von ZwickRoell in Deutschland, vereint ProLine mechanische, elektronische und Software-Komponenten für präzise, reproduzierbare Prüfergebnisse und einfache Bedienung.

Produkteigenschaften

• Branchen: universell / branchenübergreifend
• Prüfbereich: 5 kN – 100 kN (modellabhängig)
• Prüfarten: Zug, Druck, Biege, zyklische Prüfungen
• Typische Anwendungen: Prüfungen von Steck- und Federkontakten, Füge-/Pressvorgänge, Ringsteifigkeit an Spulen und Rohrabschnitten, Stapelbarkeit von Verpackungen, Öffnen/Schließen-Tests, Abreiß-, Rissfortschritts- und Haftprüfungen

Vorteile und Merkmale
Anwendungsbeschreibung
ProLine ist auf standardisierte Material- und Bauteilprüfungen ausgelegt, wenn kompakte Bauweise, einfache Bedienung und präzise Verfahrenssteuerung gefordert sind. Beispiele: Prüfung elektrischer Kontakte, Kontrolle von Präzisionsverbindungen, Verpackungs- und Lebensmittelindustrie-Tests.

Integrierte Sicherheit gemäß Maschinenrichtlinie
Das System erfüllt die Anforderungen der Maschinenrichtlinie und ist mit Konformitätserklärung dokumentiert. Sicherheitsfunktionen umfassen zweikanalige Sicherheitskreise, elektrische Verriegelung, mechanische Verriegelung der Schutzvorrichtungen, Traverse-Endschalter, Drive-Off-Schalter, Motorbremse und Betriebsartenschalter.

Leistungsstarke Antriebe

• Extrem niedrige Mindestgeschwindigkeiten bei hoher Drehzahlstabilität und feiner Verfahrauflösung der Traverse für präzise Bauteilprüfungen
• Großer nutzbarer Geschwindigkeitsbereich; Prüfkräfte bis zu 110% des Nenndrucks zur Kompensation schwerer Vorrichtungen zulässig
• Hohe Rücklaufgeschwindigkeiten reduzieren Zykluszeiten; wartungsfreie AC-Motorentechnologie

Hohe Steifigkeit und präzise Traverseführung
Zwei Stahlstützen und ein steifes Lastträgerprofil minimieren die Neigung der Traverse und ermöglichen die genaue Kraftaufbringung, vorteilhaft für Biege-, Druck- und Präzisionsbauteilprüfungen.

Sicherheit des gesamten Prüfsystems
Umfassende Sicherheit: zweikanalige Sicherheitskreise, Traverse-Endschalter, Drive-Off-Schalter, Motorbremse und Betriebsartenschalter gewährleisten Schutz von Bediener und Anlage während der Prüfung.

Mechanische Modularität
Mechanische Modularität erlaubt schnelle Anpassung über ein spielarmes Plug- und T-Nuten-System sowie eine breite Palette ZwickRoell-Prüfzeuge, Spannbacken und kundenspezifischer Vorrichtungen.

Technische Übersicht

• Verfügbare Geschwindigkeiten (Beispiele): 0.0005 mm/min bis 1500 mm/min (modellabhängig)
• Prüfkräfte bis 110% des Nenndrucks möglich zur Kompensation schwerer Vorrichtungen
• Verfügbare Nennkräfte: 5, 10, 20, 30, 50, 100 kN
• Prüfbereichshöhen: ca. 1050 mm bis 1470 mm je nach Modell
• Traversenweg: ca. 980 mm bis 1400 mm je nach Modell
• Verfahrauflösung: z. B. 0.0115 µm bis 0.0348 µm
• Bedienbar mit Standard-PC oder Laptop; kompatibel mit ZwickRoell Prüfsoftware

Typen / Kerndaten (Auswahl)
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | Art.-Nr. 059008 | 5 kN | Höhe P 1070 mm | Hub 1000 mm | Breite 440 mm
Z005 TH | Art.-Nr. 1097346 | 5 kN | Höhe P 1470 mm | Hub 1400 mm | Breite 440 mm
Z010 TN | Art.-Nr. 059010 | 10 kN | Höhe P 1050 mm | Hub 980 mm | Breite 440 mm
Z010 TH | Art.-Nr. 059011 | 10 kN | Höhe P 1450 mm | Hub 1380 mm | Breite 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | Art.-Nr. 059012 | 20 kN | Höhe P 1050 mm | Hub 980 mm | Breite 440 mm
Z030 TN | Art.-Nr. 059013 | 30 kN | Höhe P 1370 mm | Hub 1285 mm | Breite 440 mm
Z050 TN | Art.-Nr. 059021 | 50 kN | Höhe P 1370 mm | Hub 1285 mm | Breite 440 mm
Z100 TN | Art.-Nr. 1025089 | 100 kN | Höhe P 1360 mm | Hub 1275 mm | Breite 640 mm

Zubehör und Beispiele

• Biegeversuch-Kit (z. B. für Sandstein)
• Kompressionsplatten und Sicherheitsabdeckungen
• Kompressionszubehör für Kartonprüfungen
• 50 kN Keilschraubenspannbacken mit Extensometer
• Long-travel- und Clip-on-Extensometeroptionen

Technische Spezifikationen

• Modellname: ProLine
• Hersteller: ZwickRoell (made in Germany)
• Prüfbereich: 5 kN bis 100 kN je nach Modell
• Verfügbare Varianten: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• Geschwindigkeitsbereich: 0.0005 mm/min bis 1500 mm/min (modellabhängig)
• Max. Rücklaufgeschwindigkeit: typ. 1500–2000 mm/min
• Verfahrauflösung: z. B. 0.0115 µm bis 0.0348 µm
• Netzversorgung: 230 V, 1Ph/N/PE
• Leistungsaufnahme (volle Last): ca. 800 VA (variiert bis 1600 VA)
• Schallpegel bei v_max: ca. 57–69 dB(A) bei 1 m
• Sicherheit: konform zur Maschinenrichtlinie; CE-Konformitätserklärung
