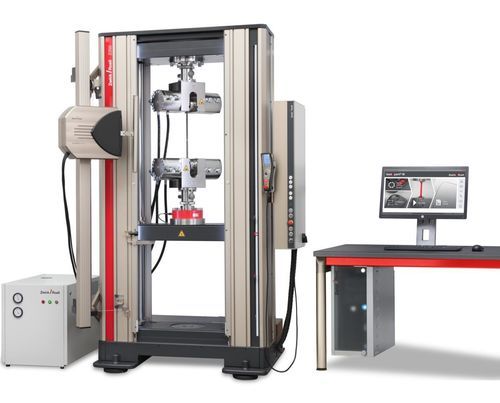

Universal-Prüfmaschine AllroundLine

KompressionScherungZug

Produktname
AllroundLine Standprüfmaschine - individuell und vielfältig. Die AllroundLine eignet sich für Anwendungen aus allen Bereichen und ist als Standprüfmaschine oder Tischprüfmaschine verfügbar. Ein bewährtes Bedienkonzept in Kombination mit einem flexiblen und modularen Lastrahmendesign garantiert eine optimale Lösung für anspruchsvolle Prüfanwendungen sowohl in der Qualitätskontrolle als auch für Forschungsprojekte.

Wesentliche Merkmale

• 39 verschiedene Standard-Maschinentypen zur Auswahl für die optimale Bearbeitung der Prüfaufgaben
• Als Standprüfmaschine und Tischprüfmaschine verfügbar
• Modulare Bauweise für maximale Flexibilität und Erweiterungsmöglichkeiten
• Umfangreiche Auswahl von aufeinander abgestimmtem Zubehör
• Mehrraumkonzept erlaubt reduzierte Betriebs- und Anschaffungskosten bei vielen unterschiedlichen Prüfungen

Verfügbare Modelle (Auszug)

• Standprüfmaschine: Z100, Z150, Z250
• Tischprüfmaschine: Z005, Z010, Z020, Z030, Z050, Z100, Z150

Prüfarten

• Zugversuch
• Druckversuch
• Biegeversuch
• Zyklische Versuche

Sicherheit
CE-konforme Schutzeinrichtung, entwickelt nach den Normen EN14119 und EN14120. Eingebaute Sicherheitsfunktionen nach EG-Maschinenrichtlinie; EG-Konformität wird dokumentiert. Modernste Sicherheitstechniken und Industriebauteile kommen zum Einsatz.

AllroundLine Standprüfmaschine in Aktion
Der Einsatz umfasst u. a. Schutzeinrichtungen für sichere Prüfabläufe, Ausführungen mit Temperierkammern für Prüfungen außerhalb der Raumtemperatur sowie Optionen für seitliche Prüfräume und bis zu drei Prüfräume in einer Maschine.

Vorteile & Merkmale (Auswahl)

• Hoher Bedienkomfort: ergonomische Einstellung, modular anpassbar, variable Gestaltung des Arbeitsraums durch einstellbare Traversen
• Hohe Steifigkeit und präzise Traversenführung: steifes Lastrahmenprofil, große Führungsfläche, reduzierte Neigung der Traverse unter Last
• Mechanische Modularität: schnell adaptierbares Steck- und Schiebersystem, viele Aufnahmemöglichkeiten an den Traversen
• Zukunftssicher: aufrüstbar, Elektronik testControl II kompatibel mit zukünftiger Softwaregeneration, Ersatzteile lange verfügbar
• Zwei Prüfräume: verschiedene Prüfungen ohne Werkzeugwechsel, reproduzierbare Ergebnisse
• Seitlicher Arbeitsraum: bis zu drei Prüfräume, ergonomisch einstellbare Bedienhöhe, erhöhter Probendurchsatz mit Prüfplatzkonzept
• Modernes Lastrahmendesign: patentiertes biegesteifes Hohlkammerprofil mit Führungszylinder und integrierten T-Nuten
• Hochgenaue Prüfungen unter Temperatur: integrierte Bedienung von Prüfmaschine und Temperierkammer durch die Prüfsoftware

Technischer Überblick

• Prüfgeschwindigkeiten: je nach Typ von 0,00005 bis 3000 mm/min (Geschwindigkeit unabhängig von der Prüfkraft)
• Prüflasten: bis 110% der Maschinen-Nennlast für schwere Prüfeinbauten zulässig
• Prüfkraft: Verfügbar bis 250 kN
• Prüfraumhöhen: von 1030 mm bis 2560 mm
• Bedienung: kompatibel mit handelsüblichen Standard-PCs oder Notebooks, keine spezielle Zusatzkarte erforderlich

Eigenschaften je Kraftbereich (Auszug, Tabellenformat)
Stand-Prüfmaschine (Auszug)
Typ | Prüfkraft Fmax [kN] | Traversengeschwindigkeit vmin ... vmax [mm/min] | Traversen-Rücklaufgeschwindigkeit, max. [mm/min] | Antriebsleistung | Leistungsaufnahme (Volllast) [kVA] | Artikel-Nr.
Z100 SN | 100 | 0,00005 ... 1000 | 1500 | - | 6 | 1035012
Z100 SW | 100 | 0,00005 ... 1000 | 1500 | - | 6 | 1035013
Z100 SH | 100 | 0,00005 ... 1000 | 1500 | - | 6 | 1035014
Z150 SN | 150 | 0,00005 ... 900 | 1500 | 4000 | 6 | 1035017
Z150 SW | 150 | 0,00005 ... 900 | 1500 | 4000 | 6 | 1035020
Z250 SN | 250 | 0,00005 ... 600 | 1000 | - | 6 | 1031325
Z250 SW | 250 | 0,00005 ... 600 | 1000 | - | 6 | 1035023
Z250 SR | 250 | 0,00005 ... 600 | 1000 | - | 6 | 1035022
Z250 SH | 250 | 0,00005 ... 600 | 1000 | - | 6 | 1035024
Z250 SE | 250 | 0,00005 ... 600 | 1000 | - | 6 | 1032996
Z250 SNS | 250 | 0,00005 ... 600 | 1000 | - | 6 | 1035025

Hinweise: Werte gelten bei geschlossener Schutztür im Automatikbetrieb und bei Maschinen ohne Schutzeinrichtung. Bei geöffneter Schutztür ist die Geschwindigkeit auf 600 mm/min reduziert. Standgeräte werden mit Befestigungssatz am Boden verschraubt.

Tisch-Prüfmaschine (Auszug)
Typ | Prüfkraft Fmax [kN] | Traversengeschwindigkeit vmin ... vmax [mm/min] | Traversen-Rücklaufgeschwindigkeit, max. [mm/min] | Antriebsleistung [W] | Leistungsaufnahme (Volllast) [kVA] | Artikel-Nr.
Z005 TN | 5 | 0,0005 ... 3000 | 3000 | 500 | 2 | 1004473
Z005 TNW | 5 | 0,0005 ... 3000 | 3000 | 500 | 2 | 1004475
Z005 TH | 5 | 0,0005 ... 3000 | 3000 | 500 | 2 | 1004476
Z010 TN | 10 | 0,0005 ... 2000 | 3000 | 500 | 2 | 1004479
Z020 TN | 20 | 0,0005 ... 1000 | 1500 | 500 | 2,3 | 1004485
Z030 TH | 30 | 0,0005 ... 1000 | 1500 | 1000 | 2,3 | 1004491
Z050 TH | 50 | 0,0005 ... 600 | 1000 | 1000 | 2,3 | 1004495
Z100 THW | 100 | 0,0001 ... 1500 | 2500 | 4000 | 6 | 1004500
Z150 TL | 150 | 0,0001 ... 900 | 1500 | 4000 | 5,5 | 1004503

Hinweise: Werte gelten bei geschlossener Schutztür im Automatikbetrieb und bei Maschinen ohne Schutzeinrichtung. Bei geöffneter Schutztür ist die Geschwindigkeit auf 600 mm/min reduziert. Bei Tisch-Prüfsystemen sind Standprofile im Lieferumfang enthalten.

Charakteristiken / Spezifikationen technische (Schlüsselwerte)

• Prüfkraftbereiche: 5 kN bis 250 kN (je nach Modell)
• Prüfgeschwindigkeiten: von 0,00005 mm/min bis 3000 mm/min (typisch, abhängig vom Typ)
• Prüfraumhöhen: ca. 1030 mm bis 2560 mm
• Maschinenvarianten: 39 Standardmaschinentypen, Stand- und Tischvarianten
• Modularer Lastrahmen mit patentiertem Hohlkammerprofil und integrierten T-Nuten
• Optionen: Temperierkammern, Klimakammern, Hydraulische Probenhalter, Erweiterungen für seitliche Prüfräume
• Steuerung/Elektronik: testControl II kompatibel, Betrieb mit Standard-PCs/Notebooks
• Produktion: Mechanik, Elektronik und Softwarekomponenten entwickelt und produziert am deutschen Standort von ZwickRoell
