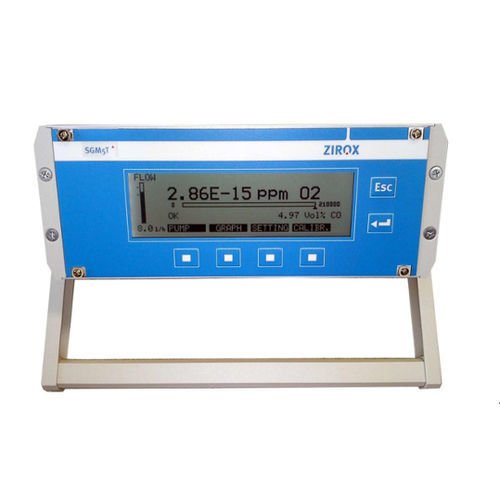

Sauerstoffanalysator SGM5

ÜberwachungProzessfür die Lebensmittelindustrie

Allgemeine Informationen
Der kompakte Präzisions-Sauerstoffanalysator SGM5T enthält die kalibrier- und driftfreie ZIROX-ZrO2-Messzelle sowie eine Elektronik zur Heizungsregelung der Zelle, Durchflussüberwachung, Signalverarbeitung und Berechnung abgeleiteter Parameter. Ein Mikroprozessor wandelt das Zellsignal gemäß der Nernst-Gleichung in die Sauerstoffkonzentration um. Messwerte liegen als analoges Stromsignal (4–20 mA) und optional per RS232 vor; PC-Software zur Aufzeichnung und Darstellung ist verfügbar. Die Elektronik kann Signale eines zusätzlichen integrierbaren Sensors (z. B. CO2, Feuchte, Druck) mit Standard-Schnittstelle verarbeiten.

Spezialversion SGM5S
Die Variante SGM5S wurde für Messungen in CO2-Atmosphären (Brauwesen) ausgelegt und enthält zusätzliche Komponenten zur Gasfilterung und Druckreduzierung.

Einsatzgebiete
Die SGM5-Serie dient der Prozessüberwachung, wenn Sauerstoffspuren Produkteigenschaften oder Prozesse in Schutz-/Inertgasatmosphären beeinflussen. Typische Anwendungen: Löten und Schweißen, Wärmebehandlung metallischer Oberflächen, Mikroelektronikfertigung, Lebensmittelverpackung und CO2-Messungen in Brauereien. Berechnete Kennwerte (Redoxquotient, Luftzahl λ, H2O/H2- oder CO2/CO-Verhältnisse) unterstützen Steuerung und Dokumentation im Rahmen von Qualitätsmanagementsystemen (z. B. ISO 9000).

Technische Daten - Sauerstoffanalysator SGM5T
Messbereich: 2,0 · 10^5 ... 0,1 Vol.-ppm (20,6 ... 10^-4 Vol-%); Messungen bis 10^-20 Vol.-ppm auf Anfrage; Messbereich bis 100 Vol.-% auf Anfrage
Signalausgang: 4–20 mA (Optionen: 0–5 V, 0–10 V)
Messgenauigkeit bei Normaldruck: rel. Fehler < 3% für 2 · 10^5 ... 10 ppm; rel. Fehler < 5% für 10 ... 0,1 ppm
Gasdurchsatz: 5–10 l/h
Max. Messgasdruck: 100 mbar Überdruck (höhere Drücke erfordern Druckreduzierung); >1 kPa Überdruck erfordert Fehlerkorrektur
Max. Messgastemperatur: 80 °C am Gaseintritt
Druckabfall über Messzelle: ca. 1 kPa bei 10 l/h
Abmessungen (D×B×H): 320 × 240 × 90 mm
Gewicht: 4 kg
Schutzart: IP30
Betriebsbedingungen: 10–40 °C, rel. Luftfeuchte < 80% bei 20 °C
Lagerbedingungen: -20–60 °C, rel. Luftfeuchte < 95% bei 20 °C

Stromversorgung
Spannung: 110–230 V / 50–60 Hz
Leistungsaufnahme: 30 VA
Heizung Messzelle: 24 V DC, ca. 15 W (intern geregelt)

Tastatur und Anzeige
Tastatur: Folientastatur mit 6 Tasten
Anzeige: LCD-Punktmatrix (Klartext)
Digitale Schnittstelle: RS232

Charakteristiken / Spezifikationen

• Messzelle: kalibrier- und driftfreie ZIROX-ZrO2-Messzelle
• Messprinzip: Mikroprozessor-Konvertierung nach der Nernst-Gleichung
• Ausgangssignale: 4–20 mA (optional 0–5 V, 0–10 V) und RS232
• Optional: Berechnung Luftzahl, Redoxquotient, H2O/H2-Verhältnis, CO2/CO-Verhältnis
• Optional: Integration zusätzlicher Sensoren (CO2, Feuchte, Druck)
• Großer Messbereich bis 0,1 Vol.-ppm; Erweiterungen auf Anfrage
• Gasdurchsatz 5–10 l/h; Druckabfall ca. 1 kPa bei 10 l/h
• Max. Überdruck 100 mbar (bei höheren Drücken Druckreduzierung erforderlich)
• Betriebstemperatur 10–40 °C; Lagerung -20–60 °C
• Abmessungen 320×240×90 mm; Gewicht 4 kg; Schutzklasse IP30
• Stromversorgung 110–230 V / 50–60 Hz; Heizung Messzelle 24 V DC, ~15 W
