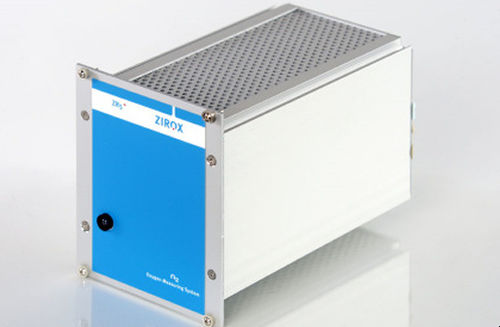

Konzentrations-Messmodul ZR5GasLaborIndustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Messgröße
- Konzentration
- Anwendung
- Industrie, Labor, Gas
- Konfigurierung
- kompakt
Beschreibung
Allgemeine Informationen
Das Sauerstoffmessmodul ZR5 ist ein kompakter Sensormodul auf potentiometrischer Zirkonoxid‑(ZrO2)Technologie zur kontinuierlichen Überwachung und Dokumentation der Sauerstoffkonzentration in Industrie-, Labor- und Schutzgasen. Es detektiert Sauerstoff von Spur ppm‑Bereichen bis zu Volumenprozenten und überwacht inerte bzw. schützende Atmosphären in Produktionsprozessen.
Einsatzgebiete
Technische Daten Sauerstoffmessmodul ZR5
Sensor: potentiometrische ZrO2‑Zelle
Messbereich: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (Messbereiche für reduzierende Gasgemische auf Anfrage)
Messgenauigkeit: relativer Fehler < 5 %
T90: ≤ 1 s (Messzelle ohne Rohr)
Gehäuse: 19''‑Einschub (21 TE)
Gasanschluss: Einlass Swagelok 3 mm; Auslass Schlauchnippel 4 mm
Gasdurchfluss: 8 ± 2 l/h, geregelt über interne (abschaltbare) Pumpe
Signalausgang: analog 0/4...20 mA für O2; RS‑232 optional
Stromversorgung: 24 V DC (± 20 %)
Anzeige: LED (nur Störungsanzeige)
Schutzgrad: IP20
Einsatzbedingungen: 0...50 °C, max. 80 % rel. Luftfeuchte
Lagerbedingungen: -20...60 °C, max. 95 % rel. Luftfeuchte
Abmessungen (B x H x T): 100 mm × 105 mm × 170 mm
Betriebsbereitschaft: < 15 min
Leistungsaufnahme: ca. 20 W
Caractéristiques / spezifikationen
Das Sauerstoffmessmodul ZR5 ist ein kompakter Sensormodul auf potentiometrischer Zirkonoxid‑(ZrO2)Technologie zur kontinuierlichen Überwachung und Dokumentation der Sauerstoffkonzentration in Industrie-, Labor- und Schutzgasen. Es detektiert Sauerstoff von Spur ppm‑Bereichen bis zu Volumenprozenten und überwacht inerte bzw. schützende Atmosphären in Produktionsprozessen.
Einsatzgebiete
- Überwachung von Schutzgasen in Verpackung und Lebensmitteltechnik
- Prozessüberwachung beim Löten, Schweißen und anderen Verfahren unter Schutzgas
- Qualitätsüberwachung in der Mikroelektronik- und Halbleiterfertigung
- Kontrolle von Schutz- und Inertgasen in Oberflächenbehandlungs- und Beschichtungsprozessen
Technische Daten Sauerstoffmessmodul ZR5
Sensor: potentiometrische ZrO2‑Zelle
Messbereich: 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (Messbereiche für reduzierende Gasgemische auf Anfrage)
Messgenauigkeit: relativer Fehler < 5 %
T90: ≤ 1 s (Messzelle ohne Rohr)
Gehäuse: 19''‑Einschub (21 TE)
Gasanschluss: Einlass Swagelok 3 mm; Auslass Schlauchnippel 4 mm
Gasdurchfluss: 8 ± 2 l/h, geregelt über interne (abschaltbare) Pumpe
Signalausgang: analog 0/4...20 mA für O2; RS‑232 optional
Stromversorgung: 24 V DC (± 20 %)
Anzeige: LED (nur Störungsanzeige)
Schutzgrad: IP20
Einsatzbedingungen: 0...50 °C, max. 80 % rel. Luftfeuchte
Lagerbedingungen: -20...60 °C, max. 95 % rel. Luftfeuchte
Abmessungen (B x H x T): 100 mm × 105 mm × 170 mm
Betriebsbereitschaft: < 15 min
Leistungsaufnahme: ca. 20 W
Caractéristiques / spezifikationen
- Messung von Spuren‑ppm bis zu Volumenprozenten
- Schnelle Ansprechzeit (T90 ≤ 1 s) für prozesskritische Überwachung
- Analoger Ausgang 0/4...20 mA zur Einbindung in Steuerungen
- Kompaktes 19''‑Modulformat zur Racksystem‑Integration (21 TE)
- Interne, abschaltbare Pumpe für stabilen Probenfluss (8 ± 2 l/h)
- Optionale RS‑232‑Schnittstelle für Datenerfassung und Konfiguration
- Niedrige Aufheizzeit < 15 min und Stromaufnahme ≈ 20 W
