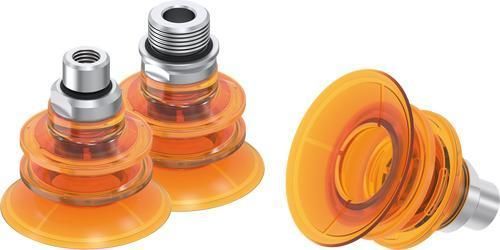

Balg-Saugnapf ZBX series

Polyurethan60 Shore Afür Greifanwendungen

Produktübersicht
Faltenbalgsauger Serie ZBX für zuverlässige Greifanwendungen mit integriertem Höhenausgleich und Dämpfung; geeignet für ebene und gewölbte Oberflächen und universell einsetzbar in automatisierten Vakuumgreifsystemen.

Optimale Geometrie

• Für ebene und gewölbte Oberflächen
• Universell einsetzbar
• Höhenausgleich und Dämpfung über 2,5 Falten
• Profilstruktur an der Unterseite erhöht die Reibung zwischen Werkstück und Sauger

Anwendungsgebiete

• Verpackung
• Konsumgüter
• Intralogistik

Baugröße: ZBX35
Bestell-Nr. | Durchmesser [mm] | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBX35-PU | 35 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX35-PU-00-F | 35 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX35-PU-14M | 35 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX35-PU-18F | 35 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBX35-PU-18F-M | 35 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBX35-PU-18M | 35 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX35-PU-38M | 35 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)

Baugröße: ZBX45
Bestell-Nr. | Durchmesser [mm] | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBX45-PU | 45 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX45-PU-00-F | 45 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX45-PU-14M | 45 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX45-PU-14M-M | 45 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX45-PU-18F | 45 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBX45-PU-18F-M | 45 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBX45-PU-18M | 45 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX45-PU-38M | 45 | Polyurethan | 60 | Transluzent orange | G3/8" außen

Baugröße: ZBX55
Bestell-Nr. | Durchmesser [mm] | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBX55-PU | 55 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX55-PU-00-F | 55 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX55-PU-14M | 55 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX55-PU-14M-M | 55 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX55-PU-18F | 55 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBX55-PU-18F-M | 55 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBX55-PU-18M | 55 | Polyurethan | 60 | Transluzent orange | (kein Anschluss angegeben)
ZBX55-PU-38M | 55 | Polyurethan | 60 | Transluzent orange | G3/8" außen

Hinweise

• Material: Polyurethan
• Shore-Härte: 60
• Farbe: Transluzent orange
• Verfügbare Durchmesser: 35 mm, 45 mm, 55 mm
• Anschlussgewinde-Optionen (je nach Artikel): G1/4" außen, G1/8" außen, G1/8" innen, G3/8" außen

Charakteristiken / Technische Spezifikationen

• Produkttyp: Faltenbalgsauger
• Serie: ZBX
• Höhenausgleich und Dämpfung: 2,5 Falten
• Profilstruktur an der Saugunterseite: erhöht Reibung
• Geeignet für: ebene und gewölbte Oberflächen
• Anwendungsbereiche: Verpackung, Konsumgüter, Intralogistik
• Material: Polyurethan
• Shore-Härte: 60
• Farbe: Transluzent orange
• Baugrößen: ZBX35, ZBX45, ZBX55
• Gängige Anschlussvarianten: G1/4", G1/8" (innen/außen), G3/8"
