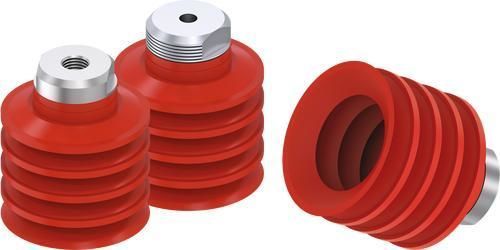

Balg-Saugnapf ZBL series

SilikonNBR60 Shore A

Produktübersicht

• Optimale Geometrie

  • Für die Handhabung von flexiblen Werkstücken
  • Höhenausgleich und Dämpfungsfunktion durch bis zu 4,5 Falten
• Anwendungsgebiete

  • Verpackung
  • Konsumgüter
  • Intralogistik

Verfügbare Varianten (nach Baugröße)

Baugröße: ZBL10
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL10-N | 10 mm | NBR | 60 | Schwarz | —
ZBL10-N-M5M | 10 mm | NBR | 60 | Schwarz | M5 außen
ZBL10-S | 10 mm | Silikon | 55 | Rot | —
ZBL10-WS | 10 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Baugröße: ZBL15
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL15-N | 15 mm | NBR | 60 | Schwarz | —
ZBL15-N-M5M | 15 mm | NBR | 60 | Schwarz | M5 außen
ZBL15-S | 15 mm | Silikon | 55 | Rot | —
ZBL15-WS | 15 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Baugröße: ZBL20
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL20-N | 20 mm | NBR | 60 | Schwarz | —
ZBL20-N-18F | 20 mm | NBR | 60 | Schwarz | G1/8" innen
ZBL20-N-M5F18M | 20 mm | NBR | 60 | Schwarz | M5 innen - G1/8" außen
ZBL20-S | 20 mm | Silikon | 55 | Rot | —
ZBL20-WS | 20 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Baugröße: ZBL30
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL30-N | 30 mm | NBR | 60 | Schwarz | —
ZBL30-N-14M | 30 mm | NBR | 60 | Schwarz | G1/4" außen
ZBL30-N-18F | 30 mm | NBR | 60 | Schwarz | G1/8" innen
ZBL30-S | 30 mm | Silikon | 55 | Rot | —
ZBL30-WS | 30 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Baugröße: ZBL35
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL35M-N | 35 mm | NBR | 60 | Schwarz | —
ZBL35M-S | 35 mm | Silikon | 55 | Rot | —
ZBL35M-WS | 35 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Baugröße: ZBL40
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | Schwarz | —
ZBL40-N-14M | 40 mm | NBR | 60 | Schwarz | G1/4" außen
ZBL40-S / ZBL40B-S | 40 mm | Silikon | 55 | Rot | —
ZBL40-WS | 40 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Baugröße: ZBL50
Bestell-Nr. | Durchmesser | Material | Shore-Härte | Farbe | Anschlussgewinde
ZBL50-N | 50 mm | NBR | 60 | Schwarz | —
ZBL50-N-14M | 50 mm | NBR | 60 | Schwarz | G1/4" außen
ZBL50-N-18F | 50 mm | NBR | 60 | Schwarz | G1/8" innen
ZBL50-S | 50 mm | Silikon | 55 | Rot | —
ZBL50-WS | 50 mm | Silikon lebensmittelecht | 55 | Transluzent weiß | —

Hinweis zur Variantenbezeichnung

• Suffixe kodieren Material und Anschlussvarianten: -N = NBR, -S = Silikon, -WS = Silikon lebensmittelecht.
• Anschlussoptionen: M5 (innen/außen), G1/8" (innen/außen), G1/4" außen, G3/8" außen und Kombinationen (z. B. M5 innen - G1/8" außen).

Technische Daten / Hauptmerkmale

• Serie: ZBL (Faltenbalgsauger)
• Produkttyp: Faltenbalgsauger zur Handhabung flexibler Werkstücke
• Hauptfunktionen: Höhenausgleich und Dämpfung (bis zu 4,5 Falten)
• Typische Anwendungen: Verpackung, Konsumgüter, Intralogistik
• Verfügbare Baugrößen: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• Durchmesser: 10, 15, 20, 30, 35, 40, 50 mm
• Materialien: NBR, Silikon, Silikon (lebensmittelecht)
• Shore-Härte: 55, 60
• Farben: Schwarz (NBR), Rot (Silikon), Transluzent weiß (lebensmittelecht)
