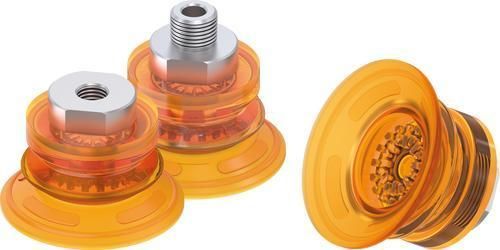

Balg-Saugnapf ZBF series

SilikonPolyurethanNBR

Produktübersicht

• Optimale Geometrie

  • Für dünne, ölige und gebogene Metallplatten sowie Karosserieteile
  • Profilstruktur an der Saugunterseite für erhöhte Reibung zwischen Werkstück und Vakuumsauger
  • Höhenausgleich und Dämpfungsfunktion durch 1,5 Falten
• Anwendungsgebiete

  • Automobil
  • Glas
  • Holz und Verbundwerkstoffe
  • Metall

Produktvarianten (Übersicht)
Bestell-Nr. | Durchmesser [mm] | Material | Shore-Härte | Farbe | Anschlussgewinde

Baugröße: ZBF25
ZBF25-N | 25 | NBR | 60 | Blau | –
ZBF25-N-14F | 25 | NBR | 60 | Blau | G1/4" innen
ZBF25-N-14M | 25 | NBR | 60 | Blau | G1/4" außen
ZBF25-N-18F | 25 | NBR | 60 | Blau | G1/8" innen
ZBF25-N-M10M | 25 | NBR | 60 | Blau | M10 außen
ZBF25-PU | 25 | Polyurethan | 60 | Transluzent orange | –
ZBF25-PU-14F | 25 | Polyurethan | 60 | Transluzent orange | G1/4" innen
ZBF25-PU-14M | 25 | Polyurethan | 60 | Transluzent orange | G1/4" außen
ZBF25-PU-18F | 25 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBF25-PU-M10M | 25 | Polyurethan | 60 | Transluzent orange | M10 außen
ZBF25-S-14F | 25 | Silikon | 55 | Rot | G1/4" innen
ZBF25-S-14M | 25 | Silikon | 55 | Rot | G1/4" außen
ZBF25-S-18F | 25 | Silikon | 55 | Rot | G1/8" innen
ZBF25-S-M10M | 25 | Silikon | 55 | Rot | M10 außen

Baugröße: ZBF30
ZBF30-N | 30 | NBR | 60 | Blau | –
ZBF30-N-14F | 30 | NBR | 60 | Blau | G1/4" innen
ZBF30-N-14M | 30 | NBR | 60 | Blau | G1/4" außen
ZBF30-N-18F | 30 | NBR | 60 | Blau | G1/8" innen
ZBF30-N-M10M | 30 | NBR | 60 | Blau | M10 außen
ZBF30-PU | 30 | Polyurethan | 60 | Transluzent orange | –
ZBF30-PU-14F | 30 | Polyurethan | 60 | Transluzent orange | G1/4" innen
ZBF30-PU-14M | 30 | Polyurethan | 60 | Transluzent orange | G1/4" außen
ZBF30-PU-18F | 30 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBF30-PU-M10M | 30 | Polyurethan | 60 | Transluzent orange | M10 außen
ZBF30-S-14F | 30 | Silikon | 55 | Rot | G1/4" innen
ZBF30-S-14M | 30 | Silikon | 55 | Rot | G1/4" außen
ZBF30-S-18F | 30 | Silikon | 55 | Rot | G1/8" innen
ZBF30-S-M10M | 30 | Silikon | 55 | Rot | M10 außen

Baugröße: ZBF40
ZBF40-N | 40 | NBR | 60 | Blau | –
ZBF40-N-14F | 40 | NBR | 60 | Blau | G1/4" innen
ZBF40-N-14M | 40 | NBR | 60 | Blau | G1/4" außen
ZBF40-N-18F | 40 | NBR | 60 | Blau | G1/8" innen
ZBF40-N-M10M | 40 | NBR | 60 | Blau | M10 außen
ZBF40-PU | 40 | Polyurethan | 60 | Transluzent orange | –
ZBF40-PU-14F | 40 | Polyurethan | 60 | Transluzent orange | G1/4" innen
ZBF40-PU-14M | 40 | Polyurethan | 60 | Transluzent orange | G1/4" außen
ZBF40-PU-18F | 40 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBF40-PU-M10M | 40 | Polyurethan | 60 | Transluzent orange | M10 außen
ZBF40-S-14F | 40 | Silikon | 55 | Rot | G1/4" innen
ZBF40-S-14M | 40 | Silikon | 55 | Rot | G1/4" außen
ZBF40-S-18F | 40 | Silikon | 55 | Rot | G1/8" innen
ZBF40-S-M10M | 40 | Silikon | 55 | Rot | M10 außen

Baugröße: ZBF50
ZBF50-N | 50 | NBR | 60 | Blau | –
ZBF50-N-14F | 50 | NBR | 60 | Blau | G1/4" innen
ZBF50-N-14M | 50 | NBR | 60 | Blau | G1/4" außen
ZBF50-N-18F | 50 | NBR | 60 | Blau | G1/8" innen
ZBF50-N-38F | 50 | NBR | 60 | Blau | G3/8" innen
ZBF50-N-38M | 50 | NBR | 60 | Blau | G3/8" außen
ZBF50-N-M10M | 50 | NBR | 60 | Blau | M10 außen
ZBF50-PU | 50 | Polyurethan | 60 | Transluzent orange | –
ZBF50-PU-14F | 50 | Polyurethan | 60 | Transluzent orange | G1/4" innen
ZBF50-PU-14M | 50 | Polyurethan | 60 | Transluzent orange | G1/4" außen
ZBF50-PU-18F | 50 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBF50-PU-14M | 50 | Polyurethan | 60 | Transluzent orange | G1/4" außen
ZBF50-PU-38F | 50 | Polyurethan | 60 | Transluzent orange | G3/8" innen
ZBF50-PU-38M | 50 | Polyurethan | 60 | Transluzent orange | G3/8" außen
ZBF50-PU-M10M | 50 | Polyurethan | 60 | Transluzent orange | M10 außen
ZBF50-S | 50 | Silikon | 55 | Rot | –
ZBF50-S-14F | 50 | Silikon | 55 | Rot | G1/4" innen
ZBF50-S-14M | 50 | Silikon | 55 | Rot | G1/4" außen
ZBF50-S-18F | 50 | Silikon | 55 | Rot | G1/8" innen
ZBF50-S-18M | 50 | Silikon | 55 | Rot | G1/8" außen
ZBF50-S-38F | 50 | Silikon | 55 | Rot | G3/8" innen
ZBF50-S-38M | 50 | Silikon | 55 | Rot | G3/8" außen
ZBF50-S-M10M | 50 | Silikon | 55 | Rot | M10 außen

Baugröße: ZBF60
ZBF60-N | 60 | NBR | 60 | Blau | –
ZBF60-N-12F | 60 | NBR | 60 | Blau | G1/2" innen
ZBF60-N-14F | 60 | NBR | 60 | Blau | G1/4" innen
ZBF60-N-14M | 60 | NBR | 60 | Blau | G1/4" außen
ZBF60-N-18F | 60 | NBR | 60 | Blau | G1/8" innen
ZBF60-N-38F | 60 | NBR | 60 | Blau | G3/8" innen
ZBF60-N-38M | 60 | NBR | 60 | Blau | G3/8" außen
ZBF60-N-38M | 60 | NBR | 60 | Blau | G3/8" außen
ZBF60-N-M10M | 60 | NBR | 60 | Blau | M10 außen
ZBF60-PU | 60 | Polyurethan | 60 | Transluzent orange | –
ZBF60-PU-12F | 60 | Polyurethan | 60 | Transluzent orange | G1/2" innen
ZBF60-PU-14F | 60 | Polyurethan | 60 | Transluzent orange | G1/4" innen
ZBF60-PU-14M | 60 | Polyurethan | 60 | Transluzent orange | G1/4" außen
ZBF60-PU-18F | 60 | Polyurethan | 60 | Transluzent orange | G1/8" innen
ZBF60-PU-38F | 60 | Polyurethan | 60 | Transluzent orange | G3/8" innen
ZBF60-PU-38M | 60 | Polyurethan | 60 | Transluzent orange | G3/8" außen
ZBF60-PU-M10M | 60 | Polyurethan | 60 | Transluzent orange | M10 außen
ZBF60-S-12F | 60 | Silikon | 55 | Rot | G1/2" innen
ZBF60-S-14F | 60 | Silikon | 55 | Rot | G1/4" innen
ZBF60-S-14M | 60 | Silikon | 55 | Rot | G1/4" außen
ZBF60-S-18F | 60 | Silikon | 55 | Rot | G1/8" innen
ZBF60-S-38F | 60 | Silikon | 55 | Rot | G3/8" innen
ZBF60-S-38M | 60 | Silikon | 55 | Rot | G3/8" außen
ZBF60-S-M10M | 60 | Silikon | 55 | Rot | M10 außen

Hinweis
Versionskennzeichnung: N = NBR-Ausführung, PU = Polyurethan-Ausführung, S = Silikon-Ausführung; Varianten mit Suffixen wie -14F, -14M, -18F, -38F, -38M, -M10M geben Ausführung/Anschlussgewinde und Position (innen/außen) an.
