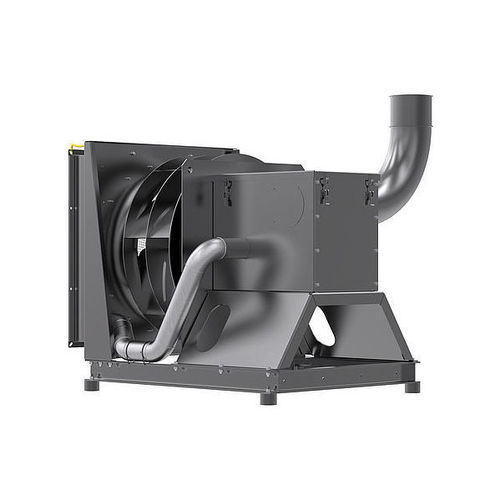

Zentrifugal-Ventilator PK 802

LuftumwälzKühlungLuftumwälz

Präsentation
ZIEHL-ABEGG entwickelt individuelle, kundenspezifische Ventilationslösungen für sehr unterschiedliche Branchen und Anwendungen: Klimageräte, Keramikindustrie, chemische und pharmazeutische Industrie, Kühlung von Generatoren und Motoren sowie Bahnanwendungen. Gehäuseventilatoren, Plug-Ventilatoren und Freiläufer-Ventilatoren, angepasst an jede Anwendung. Variabel, flexibel und auf maximalen Wirkungsgrad optimiert.

Produktspezifikation
Gehäuseventilatoren, Plug-Ventilatoren und Freiläufer-Ventilatoren, kundenspezifisch nach Anwendung ausgelegt.

Eigenschaften und Besonderheiten

• Flexible Anpassung an die vorhandene Struktur
• Freie Konfiguration von Laufrädern, Gehäusen, Einlassdüsen und Trägerplatten
• Variable Konfiguration entsprechend dem gewünschten Betriebspunkt
• Spezialausführungen für Wellenabdichtungen und angebaute Teile
• Motorgehäuse, Schalldämpfer, Ansaugfilter, Ansaugsäcke, Klappen

Motorkonzepte

• Standardmotoren IEC Typ IMB3 oder IMB5
• Möglichkeiten für Sondermotoren: thermische Isolierung ISO H oder Edelstahldrehzahlen/Wellenausführungen

Explosionsgeschützte Version (Beispielmerkmale)

• Antistatische Oberflächenbeschichtung durch Pulverbeschichtung (RAL 9005 und RAL 7035)

Technische Details und Einsatzbedingungen

• Mögliche Zonentrennung mit geeigneter radialer Wellenabdichtung
• Temperaturklasse T4 / T125 °C
• Gerätegruppe IIB + H2
• Innenläufermotor
• EPL: Gb / Gc / Db / Dc
• Abgedeckte Zonen: 1 / 2 / 21 / 22
• Schutzart des Motors beim Anlauf: Ex d / Ex de
• Schutzart des Ventilators beim Anlauf: Ex h (konstruktive Sicherheit "c")
• Geeignet für Umgebungstemperaturen: -20 bis +40 / +60 °C
• Verfügbare Zertifikate: ATEX

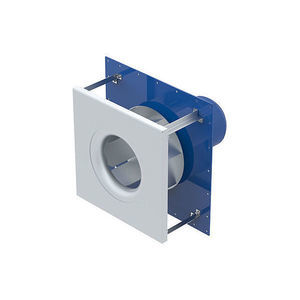

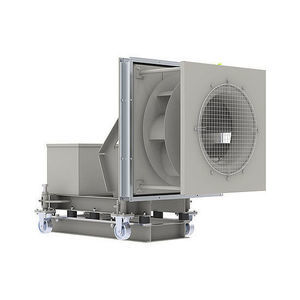

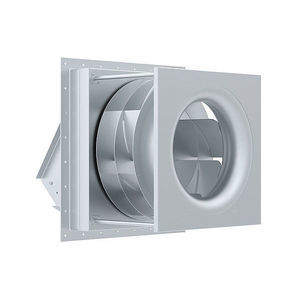

Beispielhafte Modellillustrationen

• PK 802 (Anwendungsbeispiel / Abbildungen)

Eigenschaften / Technische Daten

• Konfigurierbare Produkte: Gehäuseventilatoren, Plug-Ventilatoren, Freiläufer-Ventilatoren
• Konfigurationsoptionen: Laufräder, Gehäuse, Einlassdüsen, Trägerplatten
• Motoroptionen: IMB3 / IMB5; ISO H Versionen; Edelstahlwellen
• Dichtungs- und angepasste Teileoptionen je nach Anwendung
• Explosionsgeschützte Ausführungen mit Oberflächenschutz und ATEX-Zertifizierungen
• Umgebungstemperaturbereich: -20 bis +40 / +60 °C (je nach Ausführung)
• Zonen und Schutzklassen: Zonen 1/2/21/22; EPL Gb/Gc/Db/Dc
• Anlaufschutz: Ex d / Ex de (Motor); Ex h (Ventilator)
