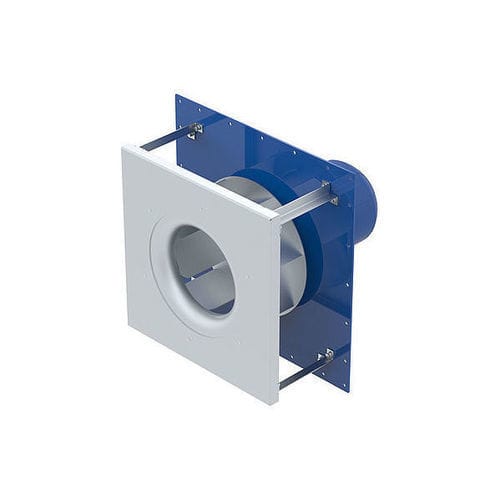

Zentrifugal-Ventilator PR 352

mit breitem TemperaturbereichHochtemperaturModul

Beschreibung
ZIEHL-ABEGG liefert Einbau-Radialventilatoren, die zur Integration in Geräte ohne Gehäuse ausgelegt sind. Diese unisolierten Plug-Laufräder mit freilaufendem Rad eignen sich für industrielle Anwendungen wie Lackierkabinen, Absauganlagen und Trocknungstechnik.

Produktspezifikation

• Einbau-Radialventilatoren mit freilaufendem Rad, unisoliert
• Radialventilatoren für Geräteeinbau, ohne Gehäuse
• Max. Fördermediumstemperatur: +100 °C

Eigenschaften & Besonderheiten
Radialventilatoren für Geräteeinbau, ohne Gehäuse. Max. Fördermediumstemperatur +100 °C. Laufrad mit rückwärts gekrümmten Schaufeln. Tragblech quadratisch, rechteckig oder rund; Tragwanne quadratisch oder rechteckig. Modulbauweise: quadratisches Tragblech mit montierter und justierter Einströmdüse oder als Motorlaufrad mit lose oder angebauter Einströmdüse. Einbautiefe der Tragwanne frei wählbar.

Motorenkonzepte

• IEC Standardmotoren Bauart: IMB3 oder IMB5
• Sondermotoren möglich: ISO H oder mit Edelstahlwellen

Explosionsgeschützte Ausführung

• Antistatische Oberflächenschutz durch Pulverbeschichtung (RAL 9005 und RAL 7035)
• Temperaturklasse T4 / T125 °C
• Gerätegruppe IIB + H2
• Option Motor mit Innenläufer
• EPL: Gb / Gc / Db / Dc
• Zonen: 1 / 2 / 21 / 22
• Trennungen der Zonen möglich durch geeignete radiale Wellendichtung
• Schutzarten beim Motorstart: Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Schutz des Ventilators beim Start: Ex h (Konstruktionssicherheit "c")
• Zulässige Umgebungstemperaturen: -20 bis +40/+60 °C
• Zertifikate: ATEX

Anwendungen

• Lackierkabinen und Absauganlagen
• Trocknungstechnik

Eigenschaften / technische Spezifikationen

• Typ: Einbau-Radialventilatoren mit freilaufendem Rad, unisoliert
• Einsatz: Integration in Geräte ohne Gehäuse
• Max. Fördermediumstemperatur: +100 °C
• Laufrad: rückwärts gekrümmte Schaufeln
• Aufnahmen: Tragblech (quadratisch, rechteckig oder rund); Tragwanne (quadratisch oder rechteckig)
• Ausführung: modular, Einströmdüsen-Optionen (montiert/justiert oder lose/angebaut)
• Einbautiefe: frei konfigurierbar
• Motoren: IEC IMB3 / IMB5; optional ISO H oder Edelstahlwellen
• ATEX-Versionen verfügbar: EPL Gb/Gc/Db/Dc, Zonen 1/2/21/22, Temperaturklasse T4/T125
• Betriebstemperaturbereich: -20 bis +40/+60 °C
