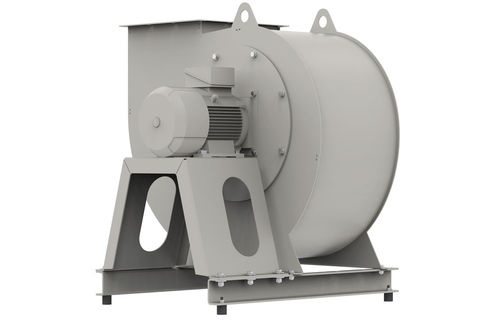

Zentrifugal-Ventilator PK 352

ACmit Elektromotormit Asynchronmotor

Präsentation Die Prozessluftventilatoren von ZIEHL-ABEGG werden in Maschinen und Produktionsanlagen zahlreicher Branchen eingesetzt. Sie gewährleisten den erforderlichen Lufttransport für Belüftung, Trocknung und Kühlung. Explosionsgeschützte Ausführungen mit ATEX-Zertifizierung sind für Bereiche mit brennbaren Gasen, Dämpfen oder Stäuben verfügbar.

Produkteigenschaften Radialventilatoren mit Spiralgehäuse, einseitig saugend, Direktantrieb. Maximale Fördermediumstemperatur: 400 °C.

Eigenschaften & Besonderheiten

• Hochleistungslaufrad mit rückwärts gekrümmten Schaufeln, dynamisch gewuchtet
• Robustes, geschweißtes Spiralgehäuse aus beschichtetem Stahlblech
• RAL 7032 oder aus Edelstahl gebeizt und passiviert
• Antriebsmotor als Standard-IEC-Motor in Bauart IMB3 & IMB5 und weiteren gängigen Bauarten
• Volumenstrom: 22.000–100.000 m³/h
• Verfügbarer Druck: 2.600–20.000 Pa

Motorenkonzepte

• IEC-Standardmotoren: Bauart IMB3 oder IMB5
• Sondermotoren optional: ISO H oder Motoren mit Edelstahlwellen

Explosionsgeschützte Ausführung (ATEX) — Merkmale

• Antistatische Oberflächenbehandlung durch Pulverbeschichtung (z. B. RAL9005 und RAL7035)
• Trennung von Zonen möglich durch geeignete radiale Wellenabdichtung
• Temperaturklasse: T4 / T125 °C
• Ausrüstungsgruppe: IIB+H2
• Innenläufermotor (AC)
• EPL: Gb / Gc / Db / Dc
• Anwendungszonen: Zone 1 / 2 / 21 / 22
• Motorschutzarten beim Anlauf: Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Ventilatorschutzart beim Anlauf: Ex h (Bauartschutz "c")
• Umgebungstemperatur (ATEX): -20 bis +40/60 °C
• Zertifikate: ATEX (explosionsgeschützte Ausführungen verfügbar)

Technische Daten

• Typ: Radialventilator mit Spiralgehäuse, einseitig saugend, Direktantrieb
• Max. Fördermediumstemperatur: 400 °C
• Volumenstrom: 22.000–100.000 m³/h
• Verfügbarer Druck: 2.600–20.000 Pa
• Laufrad: Rückwärts gekrümmte Schaufeln, dynamisch gewuchtet
• Gehäusematerialien: Beschichtetes Stahlblech (z. B. RAL7032) oder gebeizter und passivierter Edelstahl
• Kompatible Motoren: IEC IMB3 / IMB5; optional ISO H, Wellen in Edelstahl
• Explosionsgeschützte Varianten: ATEX-Zertifizierung, Temperaturklassen T4/T125 °C, EPL Gb/Gc/Db/Dc, Ausrüstungsgruppe IIB+H2
• Umgebungstemperatur (ATEX): -20 °C bis +40/60 °C
