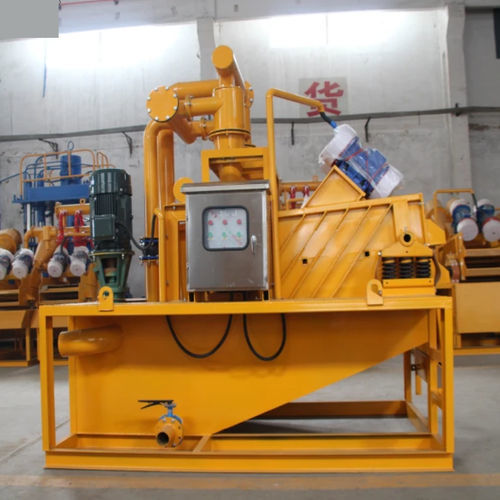

Sandabscheider YG series

Zyklonfür Baustellenzur Wasseraufbereitung

Produktübersicht
Die Auswahl des passenden Schlammabscheiders ist entscheidend für die Effizienz bei Pfahlgründungen, Drehbohrungen und Baggerarbeiten. Ein korrekt spezifizierter Abscheider reduziert Hydrozyklon-Verstopfungen, Siebverschmutzung und übermäßigen Verschleiß an Schlammpumpen.

Auswahlhinweise

• Wenn der Schlamm hohe Sandanteile und geringe Tonhaftung aufweist → Wählen Sie einen Einkreis-Schlammabscheider (Typ A). Nutzt eine externe Zuführpumpe, um grobe Feststoffe durch ein doppeldeckiges Vibrationssieb und einen Hydrozyklon zu leiten, für wirtschaftliche Feststoff-Flüssigkeits-Trennung.
• Wenn Material große Kiesel, hochviskosen Schlamm oder feinen Sand enthält → Upgrade auf einen Schlammabscheider mit interner Umwälzung (Typ B oder C). Integrierte hochchromlegierte Schlammpumpe rührt und zirkuliert den dichten Schlamm kontinuierlich, um Absetzen und Verstopfung zu verhindern.
• Wenn ultrafeiner Schlamm oder Ton gepumpt wird, der ein 180 μm-Sieb passiert → Kombinieren Sie die Entsandungsanlage mit einer Schlamm-Filterpresse. Ein Hydrozyklon trennt Sand bis d50 = 180 μm; eine sekundäre Filterpresse ist erforderlich, um feinere Tonpartikel zu entfernen für geschlossenen Wasserkreislauf und nahezu null Emissionen.

Kapazitäts- & Anwendungsleitfaden

• Bei Förderpumpe 7,5–15 kW → 100–150 m³/h Einheiten (kompakte Modelle für kleine Pfahlgeräte und Versorgungsgräben).
• Bei Durchsätzen 200–250 m³/h → 200-B oder 250-C mittlere Einheiten mit internen Pumpen, um Sandgehalt <2% für Tiefgründungsbohrungen zu halten.
• Bei sehr großen Volumen (300–400 m³/h+) → 300-C oder 400-C Hochkapazitätsanlagen mit Multi-Hydrozyklon-Gruppen und stärkeren Vibrationsmotoren für großmaßstäbliche Brückenpfahlarbeiten und Mikrotunneling.

Berücksichtigungen der Arbeitsumgebung

• Beengte innerstädtische Baustellen / Brückenpfeiler in Innenstädten → kompakte Entsandungseinheiten mit Vertikalpumpen und kleinem Grundriss wählen (z. B. Formate unter ~2,5 m × 1,5 m).
• Abgelegene Regionen mit abrasiver Geologie (Granit, Quarz) → Polyurethan-Hydrozyklon-Auskleidungen (dicker) und hochchrombeschichtete Pumpenlaufräder angeben für erhöhten Verschleißschutz.
• Umweltempfindliche Standorte → vollständig geschlossene, leckagefreie Schlamm-Recyclingsysteme in Kombination mit geschlossenen Entnahmeeinrichtungen verwenden, um Störungen und Verschmutzungen zu vermeiden.

Installation & Mobilität

• Häufige Ortswechsel zwischen kurzfristigen Pfahlstellen → skidmontierte Einheiten <2000 kg mit Hebeösen wählen für einfachen Transport per Flachbett/Lkw-Gabelstapler.
• Feste mehrjährige Installationen → Entsandungsanlage auf erhöhtem Stahlrahmen oder modularen Container-Schlammbehälter montieren, um gravitationsbedingte Entleerung und Wartung zu erleichtern.

Stromversorgungs-Hinweise

• Netzanschluss (stabil 380V/50Hz Drehstrom) → Standard-elektrisch angetriebene Modelle verwenden (Gesamtleistungen in technischen Parametern).
• Ohne Netz / abgelegene Standorte → System mit einem Dieselgenerator koppeln, ausgelegt auf mindestens 1,5× der gesamten Motoranlaufleistung.

Parameter des Schlammabscheiders
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
Maximale Schlamm-Durchsatzkapazität | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
Gesamtleistung | 0,5 kW | 17,2 kW | 24,2 kW | 3 kW | 25 kW | 48 kW | 59,4 kW
Vibrationsmotor | 0,25 kW×2 | 1,1 kW×2 | 1,1 kW×2 | 1,5 kW×2 | 1,5 kW×2 | 1,5 kW×2 | 2,2 kW×2
Gesamtgewicht Maschine | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
Maximale Feuchte im ausgeschiedenen Material | 30% | 30% | 30% | 30% | 30% | 30% | 30%
Sandgehalt des Schlamms nach Reinigung | <2% | <2% | <2% | <2% | <2% | <2% | <2%
Trenn-Partikelgröße d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
Gesamtabmessungen (L×B×H) | 2.5×0.83×2.1 m | 2.7×1.9×2.6 m | 2.7×1.9×2.6 m | 3.7×1.2×2.4 m | 3.3×2.0×2.3 m | 4.0×2.3×2.7 m | 4×3×3.1 m
Feststoff-Siebkapazität (t/h) | 10–25 | 16–40 | 20–50 | 25–62,5 | 25–62,5 | 25–62,5 | 30–75

Hinweise zu typischen Beschaffungsbereichen und Systemzusammensetzung

• Einstiegs-Einkreis-Einheiten sind wirtschaftlich, wenn eine vorhandene Zuführpumpe genutzt wird (geringerer Kapitaleinsatz).
• Interne Umwälzeinheiten beinhalten integrierte horizontale Schlammpumpen und doppelte Hydrozyklone für hohe geologische Vielseitigkeit.
• Für geschlossene Kreislauf-Lösungen mit nahezu null Ablauf kombinieren Sie Abscheider mit Filterpressen und geeigneten Entwässerungseinrichtungen (mehrstufige Anlagen für große Projekte).

Technische Spezifikationen

• Produktfamilie / Modellreihe: YG-Serie (Modelle umfassen YG-100A, YG-160B, YG-200B, YG-250A/B/C, YG-300C).
• Max. Schlamm-Durchsatzkapazität pro Modell: 100–300 m³/h (modellabhängig).
• Gesamtinstallierte Leistung pro Modell: von 0,5 kW bis 59,4 kW.
• Vibrationsmotoren: typischerweise zwei Motoren; Beispiele 0,25 kW×2 bis 2,2 kW×2 je nach Modell.
• Typischer Feststoffgehalt (Sand) nach Reinigung: <2%.
• Trennfähigkeit d50: ca. 180 μm.
• Maximale Feuchte des ausgeschiedenen Materials: bis zu 30%.
• Feststoff-Siebkapazität (trocken): ca. 10–75 t/h je nach Modell.
• Typische Maschinengewichte: 550 kg bis 5.500 kg je nach Modell und Konfiguration.
• Gängige Konfigurationen: Einkreis (externe Zuführpumpe), interne Umwälzung (integrierte hochchrom Schlammpumpe), Multi-Cyclone Hochkapazitätsanlagen; können mit Filterpressen zur Feinentfernung kombiniert werden.
• Empfohlene Netzversorgung: 380V Drehstrom bevorzugt; Off-Grid-Standorte benötigen entsprechend dimensionierte Generatoren.
