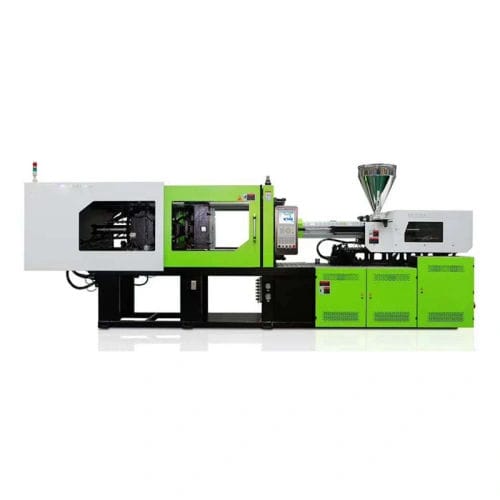

Horizontale Spritzgießmaschine

servoelektrischfür PVCfür EVA

Übersicht
Die Wahl der richtigen Spritzgießmaschine bestimmt direkt Produktionsmenge, Ausschussrate und ROI. Häufige Probleme sind unpassender Schließkrafttonnage, falsche Schussmengenberechnung und das Weglassen notwendiger Peripheriegeräte. Dieser Leitfaden fasst Anwendungsaufbauten, prüfenswerte Spezifikationen und Praxisfälle aus Export- und Inbetriebnahme-Erfahrung zusammen.

Hauptanwendungen
Spritzgießmaschinen steuern Produktionslinien für Schuhkomponenten, Industriebauteile und alltägliche Kunststoffartikel. Die richtige Maschinentype hilft, Zieloutput und Qualität zu erreichen.

• Horizontale Spritzgießmaschine (Industrie-Standard): Geeignet für große Kunststoffteile wie Stühle, Kisten, Paletten, Abfallbehälter und Pflanzgefäße. Die Kombination mit einem Servoantrieb senkt üblicherweise den Energieverbrauch um über 30 % gegenüber Standardmotoren.
• Vertikale Spritzgießmaschine (Präzision & Einsätze): Optimal für Insert-Molding, Elektronikkomponenten und kleine Schuhteile (Riemen, Sohlen). Vertikales Schließen und geringer Platzbedarf vereinfachen manuelles oder robotergestütztes Einlegen.
• Rotationsmaschine (Schuhspezial): Konzipiert für hochvolumige Schuhproduktion. Verarbeitet PVC, TPR und TPU für Pantoffeln und luftgefüllte Sohlen; mehrstationige Rotationskonzepte reduzieren Kühlpausen.

Tipps zu Materialien und Prozess
Für PVC- oder TPR-Pantoffeln empfiehlt sich eine rotative Luftblas-Einheit. PU oder EVA erfordern spezielle Schäumtechnik aufgrund unterschiedlicher Material- und Temperaturprofile. Bei mehrfarbigen Werkzeugen muss die Chiller-Kapazität passend sein; unzureichende Kühlung begrenzt die Rotationsgeschwindigkeit bei warmen Bedingungen.

Wichtige Spezifikationen vor dem Kauf
Kaufen Sie nicht allein nach dem Preis — passen Sie die Maschinenspezifikationen an Formgeometrie und Prozessanforderungen an.

• Schließkraft und Werkzeugabmessungen: Die Schließkraft hält das Werkzeug gegen Schmelzedruck dicht. Berechnen Sie die benötigte Tonnage aus der projizierten Bauteilfläche multipliziert mit Resin-Druckfaktoren und prüfen Sie, ob das Werkzeug in den Bügelabstand passt.
• Schussgrößenbereich: Halten Sie das Bauteilgewicht innerhalb von 20 %–80 % der Schusskapazität der Maschine. Unter 20 % erhöht die Materialschädigung; über 80 % verursacht Kurzschüsse und instabile Schmelze.
• Motortyp und Werkstrom: Servomotoren senken den Stromverbrauch (typische Einsparungen 30–70 %). Prüfen Sie Spannung und Frequenz vor Bestellung (z. B. 380V/50Hz, 480V/60Hz), um Installationsverzögerungen zu vermeiden.

Peripheriegeräte und häufige Zusatzausstattung
Gängige Peripherien, die Automatisierung und Teilequalität verbessern, sind:

• Trichtertrockner (entfernen Harzfeuchte)
• Automatische Zuführer
• Wasser-Kühler (für Werkzeuge)
• Temperaturregler für Werkzeuge
• Kunststoffschredder (Zerkleinerung von Angüssen/Abfall zur Wiederverarbeitung)

Praxisfall: Beispiel Werks-Upgrade
Kundenprofil: Eine Fabrik, die zweifarbige PVC-Pantoffeln herstellte, verzeichnete hohe Ausschussraten auf älteren Maschinen.
Die Herausforderung: Die alte Anlage hatte zu wenige Stationen, was zu kurzen Kühlzeiten, verzogenen Sohlen und hohen lokalen Energiekosten führte.
YG-Lösung (Beispielumsetzung):

• Lieferung einer 24-stationigen Rotations-Luftblas-Spritzgießmaschine mit energiesparenden Servomotoren.
• Installation von Temperiergeräten und Industriekühlern zur Stabilisierung der Kühlzyklen.
• Fernunterstützung bei Aufbau, Verkabelung und Parametrierung.

Echte Ergebnisse (illustrativ): Die Durchfallquoten verbesserten sich, der Energieverbrauch sank und die Tagesleistung stieg deutlich, sodass sich die Investitionskosten schneller amortisierten.

Häufige Fragen (FAQ)

• Kann eine Spritzgießmaschine verschiedene Produktgrößen produzieren? Horizontale Pressen können unterschiedliche Teile durch Werkzeugwechsel fertigen. Spezialisierte Schuh- oder Bechermaschinen decken meist engere Teilespektren ab und benötigen ggf. dedizierte Werkzeugsätze bei großen Größenwechseln.
• Welche Peripheriegeräte werden benötigt? Typische Hilfsaggregate sind Trichtertrockner, automatische Zuführer, Wasserkühler, Temperiergeräte und Kunststoffschredder zur Verbesserung von Automatisierung und Teilqualität.

Fazit
Die Auswahl der richtigen Spritzgießmaschine ist entscheidend für eine rentable Kunststoff- oder Schuhproduktion. Vom Tonnage‑Rechner bis zur Kombination von Kühlern und Trocknern beeinflusst jede Entscheidung die Ausbeute. Die passende Kombination aus Presse, Motorentechnik und Peripherie erhöht die Konformitätsraten, senkt den Energiebedarf und steigert den Durchsatz.

Technische Daten

• Häufig verarbeitete Materialien: PVC, TPR, TPU; PU und EVA erfordern spezielle Konfigurationen (Schaumbildung).
• Empfohlene Motoroptionen: Servomotoren (typische Energieeinsparung 30–70 %).
• Richtlinie Schussgröße: Teile innerhalb von 20 %–80 % der Schusskapazität betreiben.
• Schließkraft: Aus projizierter Fläche × Resin-Druckfaktor berechnen; Bügelabstand für Werkzeugunterbringung prüfen.
• Werkstrom: Vor Bestellung Spannung und Frequenz bestätigen (z. B. 380V/50Hz, 480V/60Hz).
• Empfohlene Peripherie: Trichtertrockner, automatische Zuführung, Wasserkühler, Temperiergerät, Kunststoffschredder.
