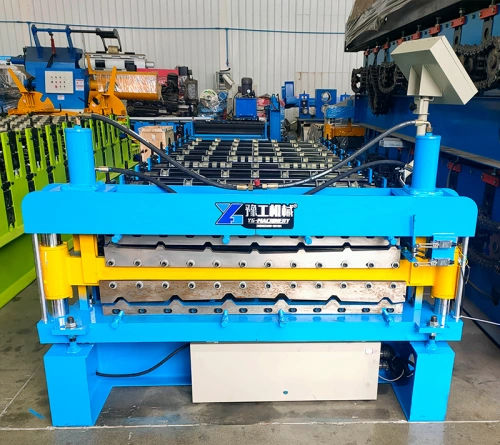

Profiliermaschine für Wandtafel

für Dachplattenfür Profilefür Platten

Produktübersicht
Die Wahl einer kosteneffizienten Profiliermaschine ist entscheidend für Werksausbau oder Lohnfertigungen in den internationalen Bau- und Blechbearbeitungsmärkten. Die Maschinenqualität variiert zwischen Lieferanten; typische Käuferprobleme sind Blechfehlstellung, Wellenverformung der Walzenwellen und Hydrauliküberhitzung. Dieses Dokument stellt technische Details und Kaufkriterien vor.

Anwendungen

• Dach- und Fassadensysteme: Anlagen mit Zuführbreiten von 914 mm bis 1250 mm fertigen einlagige farbbeschichtete Stahlprofile oder Dachziegelprofile für Industrie- und Wohngebäude.
• Isolierte Sandwichplatten: Integration in PU-, EPS- oder Steinwolle-Linien zur Herstellung feuerhemmender Sandwichplatten für Wand und Dach.
• Tragende Pfetten und Nuten: CZ-Pfettenmaschinen und leichte Stahlprofilformer produzieren tragende Pfetten und Innenwandrahmen mit kurzen Rüstzeiten.
• Verkehrsinfrastruktur: Leitplankenformer und Rinnenmaschinen fertigen Straßenbarrieren und leistungsfähige Entwässerungsrinnen.

Praktische Kaufüberlegungen

• Standardausstattung: Prüfen, ob die Anlage einen automatischen Abwickler, ein PLC-Bedienpanel und Auslaufbänke umfasst.
• Formgeschwindigkeit und Leistung: Übliche Anlagen laufen mit 0–15 m/min; spezialisierte Profile oder Hochgeschwindigkeitsanlagen können ~20 m/min erreichen.
• Rüstzeiten: Automatische Wechselaggregate verkürzen Profilwechselzeiten deutlich gegenüber manuellen Einstellungen.
• Materialverträglichkeit: Lokale Coilmuster mit dem Hersteller testen, da Härte und Rückfederverhalten je nach Stahlwerk variieren.

Parameter der Profiliermaschine (laut Produktspezifikation)
Material - Anwendbares Material: GI (verzinktes Band) / PPGI
Materialstärke: 0,12-0,5 mm
Zugfestigkeitskompatibilität: 235 / 345 / 550 MPa
Grundrahmen: H400/450 Stahlkonstruktion
Walzenmaterial: 45# Stahl, wärmebehandelt HRC58-62
Walzenstationen: 22 Stufen
Wellen-Ø: 80 mm / 75 mm
Maschinenmaße: 10000 x 2000 x 2000 mm
Maschinengewicht: 10000 (Herstellerspezifikation)
Maschinenfarbe: Blau (RAL5015) + Orange (RAL2004) Standard
Arbeits-/Formgeschwindigkeit: 15 m/min
Schneidwerk-Härte: Wärmebehandelt HRC58-62
Schnitt-Toleranz: ±1 mm
Schneidwerkstoff: Cr12MoV (Z200C12), ausgelegt für ≥1.000.000 Schnitte
Betrieb: Per PLC gesteuert
Antrieb: Zahnrad- / Kettenantrieb
Hauptmotor: 7,5 kW
Pumpenmotor für Schneidwerk: 3,5 kW
Spannung: 220/380/415/480V - 50/60Hz / 3Ph (zu bestätigen)
PLC-Steuerung: Frequenzumrichter von Schneider Electric oder DELTA; Touchscreen: WEINVIEW; Encoder: KOYO oder OMRON
Steuerspannung: 24 V
Optionen: Automatischer Stapler und Drucker

Wesentliche technische Punkte & Empfehlungen

• Zuführbreite und Blechstärke bestimmen die geeignete Maschinenfamilie; standardlackierte/verzinkte Bleche typischerweise 0,2–0,8 mm.
• Für präzise Profile und geringere Verformung Geräte mit 16–22 Walzenstationen und Wellendurchmessern ≥70 mm wählen.
• Bevorzugen Sie Walzen aus Cr12MoV mit gehärteter Oberfläche (HRC58-62) für lange Lebensdauer; in Küsten-/Feuchtumgebungen Hartchrom-Beschichtung erwägen.
• Stellen Sie sicher, dass der PLC-Touchscreen die für die Bedienerschulung benötigten Sprachen unterstützt.
• Vor dem Kauf die komplette elektrische/Leistungs-Konfiguration (Spannung und Phase) bestätigen.

Technische Spezifikationen

• Anwendbares Material: GI / PPGI
• Materialstärkebereich: 0,12 - 0,5 mm
• Zugfestigkeitskompatibilität: 235 / 345 / 550 MPa
• Grundrahmen: H400/450 Stahl
• Walzenmaterial: 45# Stahl, wärmebehandelt HRC58-62
• Walzenstationen: 22 Stufen
• Wellen-Ø: 80 mm / 75 mm
• Maschinenmaße: 10000 x 2000 x 2000 mm
• Maschinengewicht: 10000 (wie angegeben)
• Farbe: Blau (RAL5015) + Orange (RAL2004) Standard
• Formgeschwindigkeit: 15 m/min
• Schneidwerkstoff und Lebensdauer: Cr12MoV (Z200C12), ≥1.000.000 Schnitte
• Schnitt-Toleranz: ±1 mm
• Hauptmotorsleistung: 7,5 kW; Pumpenmotor Schneidwerk: 3,5 kW
• Antrieb: Zahnrad / Kettenantrieb
• PLC-Steuerung: Frequenzumrichter Schneider/DELTA, Touch WEINVIEW, Encoder KOYO/OMRON
• Steuerspannung: 24 V
• Optional: Automatischer Stapler und Drucker
