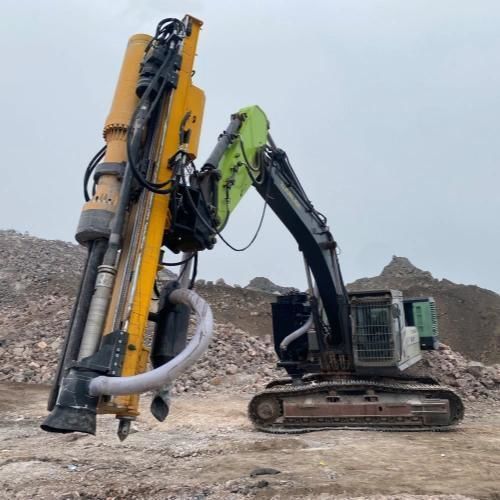

Hydraulischer Felssprenger YG series

für den Bergbaufür kontrollierten Abbruchmit eingebautem Luftkompressor

Produktübersicht
Ein Felsspalter‑Anbaugerät für Bagger bietet eine nicht‑explosive, vibrationsarme Methode zum Spalten sehr harter Gesteine (Mohs >7). Das Anbaugerät nutzt das Hydrauliksystem des Baggers: Es wird ein Loch gebohrt, Keile eingesetzt und hohe laterale Zugkräfte erzeugt, um das Gestein entlang seiner natürlichen Schichtung in Sekunden zu spalten. Diese Beschreibung behandelt typische Anwendungen, YG‑Modelle, Unterschiede zu hydraulischen Hammern, einen Projektfall und Wartungshinweise.

Einsatzgebiete

• Tagebaue und sekundäres Brechen, wenn überdimensionale Blöcke Brecher blockieren.
• Stadtnahe Fundament‑ und Grabenarbeiten sowie Bereiche neben Wohnbebauung, wo Sprengungen und starke Vibrationen untersagt sind.
• Tunnelbau und Böschungssicherung, wenn Bruchrichtung kontrolliert und Überfräsung vermieden werden muss.

Modelloptionen (YG Machinery)

• YG-1000 (Bagger 24–36 t): 22 kW Bohrmotor; 12.000 t Spaltkraft; Lochdurchmesser Φ89–127 mm; Spaltiefe max. 1000 mm; Gerätgewicht ≈4 t; bis 411 m³/Tag.
• YG-1500 (36–48 t): 30 kW; 15.000 t Spaltkraft; Loch Φ135 mm; Tiefe bis 1250 mm; Gewicht ≈5 t; bis 672 m³/Tag.
• YG-2000 (48–65 t): 35 kW; 30.000 t Spaltkraft; Loch Φ152 mm; max. Tiefe 1500 mm; bis 1080 m³/Tag.
• YG-3000 (Schwerklasse 48–65 t): Ultra‑schweres Anbaugerät (~8 t); 35 kW; Loch Φ203 mm; max. Tiefe 1800 mm; 360°‑Drehung für große Flächen verfügbar.

Funktionsweise vs Hydraulikhämmer
Der Felsspalter erzeugt durch innere Expansion (Zugkraft) kontrollierte Risse, indem Keile aus einem gebohrten Loch herausgedrückt werden – mit nahezu null Vibration, minimalem Staub und ohne Rückschlag. Hydraulikhämmer arbeiten mit schnellen äußeren Schlägen (Druck), geeignet für weiche Gesteine, erzeugen jedoch hohen Lärm, Vibrationen und Meißelverschleiß.

Vergleich

• Mechanismus — Hydraulikhämmer: äußere Schläge (Druck) ; Felsspalter: innere Expansion (Zug).
• Am besten für — Hydraulikhämmer: weiche Gesteine, Schiefer, verwittertes Gestein ; Felsspalter: harter Granit, Basalt, dichter Kalkstein.
• Lärm & Vibration — Hydraulikhämmer: hoch ; Felsspalter: niedrig, nahezu null.
• Verschleiß — Hydraulikhämmer: hoher Meißelverschleiß und Ölüberhitzung ; Felsspalter: geringer Wartungsaufwand, Keilschmierung und periodischer Bohrerdienst.

Betriebliche Hinweise & Leistung
YG‑Einheiten kombinieren Bohrer, Spalter, Vorschubträger, Kompressor und Staubabsaugung und werden über eine drahtlose Fernbedienung gesteuert. Typische Bohrgeschwindigkeit in hartem Granit: 0,7–1,0 m/min. Spaltzeit nach Bohren: ≈40 s pro Loch. Kompatibel mit 24–65 t Baggern bei vorhandener Brecherleitung und passenden Hydraulikadaptern.

Auslandsfall (Zusammenfassung)

• Projekt: Grabenarbeiten in Madrid in massivem Granit nahe Wohngebäuden (Sprengverbot).
• Lösung: YG-2000 auf 45 t Bagger mit 35 kW Bohrmotor und mehrstufigem Verstärker.
• Ergebnisse: Bohren ≈3 min und Spalten ≈40 s pro Loch; Tagesleistung ≈1.000 m³; Kraftstoffverbrauch um ≈35 % reduziert; geräuscharmes, staubkontrolliertes Arbeiten, bestand Umweltprüfungen.

Wartung & Verschleißteile

• Hauptverschleißteile: Bohrkronen, Bohrgestänge und geschmiedete Legierungskeile.
• Wartungstipps: Hydrauliköl sauber halten; Keilsätze täglich mit Hochdruckfett schmieren; Ersatzkeile und Bohrkronen bereitstellen, um Ausfallzeiten zu vermeiden.

Technische Daten

• Marke: YG Machinery.
• Serie: YG (YG-1000, YG-1500, YG-2000, YG-3000).
• Baggerkompatibilität: 24–65 t (modellabhängig).
• Bohrmotorleistung: 22 kW (YG-1000), 30 kW (YG-1500), 35 kW (YG-2000, YG-3000).
• Spaltkraft: 12.000 t (YG-1000), 15.000 t (YG-1500), 30.000 t (YG-2000), Ultra‑Heavy (YG-3000).
• Lochdurchmesser: Φ89–127 mm (YG-1000), Φ135 mm (YG-1500), Φ152 mm (YG-2000), Φ203 mm (YG-3000).
• Max. Spaltiefe: 1000, 1250, 1500, 1800 mm (modellabhängig).
• Gewicht Einheit: ≈4 t (YG-1000), ≈5 t (YG-1500), bis ≈8 t (YG-3000).
• Drehung: bis zu 360° bei ausgewählten Modellen (z. B. YG-3000).
• Typische Bohrgeschwindigkeit in hartem Granit: 0,7–1,0 m/min; Spalten: ≈40 s/Loch.
• An Bord: Bohrer, Spalter, Vorschubträger, Kompressor, Staubabsaugung; drahtlose Fernbedienung.
• Empfohlene Verschleißteile: zusätzliche Keilsätze, Bohrkronen, Bohrgestänge.
