Betonsäge

Übersicht

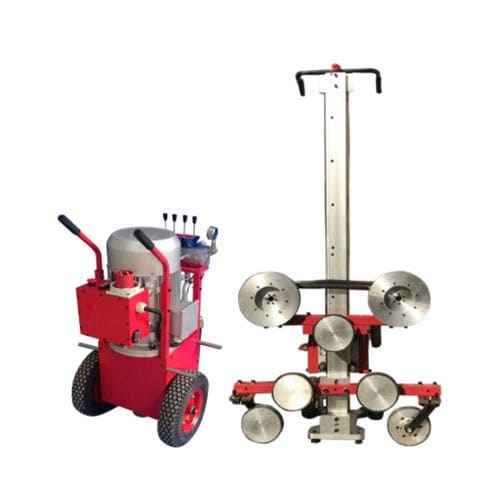

Die Diamantdrahtsäge für Beton ist ein hydraulisch angetriebenes Schneidsystem, das ein drahtseil mit diamantbesetzten Perlen verwendet, um präzise, statische Schnitte in Stahlbeton auszuführen. Entwickelt für tiefe Schnitte, Unterwasserbetrieb und komplexe Geometrien, reduziert das System Vibrationen und schützt angrenzende Strukturen bei kontinuierlicher Schneidleistung.

Funktionsprinzip und Merkmale
Die Einheit wird von einer Hydraulikpumpstation angetrieben, die einen stabilen Öldruck an einen Hydraulikmotor liefert. Der Motor dreht ein Antriebsrad, das das diamantbesetzte Drahtseil bewegt. Leiträder führen die Drahtführung, um kontinuierliches Reibungsschneiden zu ermöglichen. Zu den Hauptmerkmalen gehören automatische Spannungs- und Geschwindigkeitsregelung, vollhydraulische Vorschubsteuerung, wasserunterstützte Kühlung und Spülung von Ablagerungen sowie ein gekapseltes Maschinengehäuse für den Unterwassereinsatz. Statisches (vibrationsfreies) Schneiden ermöglicht sichere Einsätze in sensiblen Umgebungen.

Hauptvorteile

• Tiefenschnittfähigkeit — Drahtlänge kann kundenspezifisch angepasst werden, um sehr große Schnitttiefen zu erreichen.
• Unterwasserbetrieb — gekapseltes Maschinengehäuse und oberflächenkontrollierte Hydraulikpumpstation ermöglichen sicheres Unterwasserschneiden ohne untergetauchte Bediener.
• Statisches Schneiden — vibrationsfreier und geräuscharmer Betrieb schützt umliegende Strukturen und ist für empfindliche Einsatzorte geeignet.
• Flexible Schnittgeometrie — der Draht kann um unregelmäßige Formen gelegt werden, um komplexe Schnitte auszuführen.
• Hohe Effizienz und stabiler Hydraulikantrieb für kontinuierlichen Betrieb.

Anwendungsgebiete

• Integrale Entfernung und präziser Abbruch von Brücken und Kaianlagen.
• Schnitt großer Kai- oder Plattformflächen und von Betonpfählen unter Wasser.
• Herstellung genauer Öffnungen und Modifikationen in stark bewehrten Betonstrukturen.
• Kombinierte Nutzung mit anderen Schneidausrüstungen für Gesteins- und Hartstrukturarbeiten.

FAQ-Schwerpunkte (zusammengefasst)

• Betonschnittdrähte verwenden typischerweise einen Sinterprozess, eine höhere Perlendichte und bessere Verschleißfestigkeit im Vergleich zu Drähten für Metallschnitte.
• Die maximale Schnitttiefe wird praktisch durch Drahtlänge und Baustellenlogistik begrenzt; der Draht kann projektspezifisch angepasst werden.
• Unterwassersicherheit wird durch ein gekapseltes Maschinengehäuse und die Oberflächenhydrauliksteuerung gewährleistet, sodass keine untergetauchten Bediener erforderlich sind.

Technische Daten

• Antriebsart des Drahts: hydraulisch
• Motortyp (Drahtantrieb): HM-80, 2 Zylinder
• Mindestaufnahmeleistung: 25 HP / 33 HP
• Drehzahl Abtriebswelle: 350 / 940 / 1300 U/min
• Maximale Drahtlänge: 20 m
• Vorschubart: vollhydraulisch
• Gewicht Drahtsäge-Rad: 64 kg
• Gewicht Motor: 14 kg
• Maße Drahtsäge-Rad: 1700*700*800 mm
• Leistung Hydraulikpumpenmotor: 22 / 25 kW
• Spannung: 220 V / 380 V, 50 Hz
• Hydraulikpumpentyp: Zahnradpumpe
• Hauptantrieb Motor (Durchfluss): 40-100 L/min
• Arbeitsdruck: 15-20 MPa
• Öltankvolumen: 17 L
• Gewicht Hydraulikeinheit: 160 kg
• Abmessungen Hydraulikeinheit: 700*700*1200 mm
