Betonsäge YG series

Produktübersicht

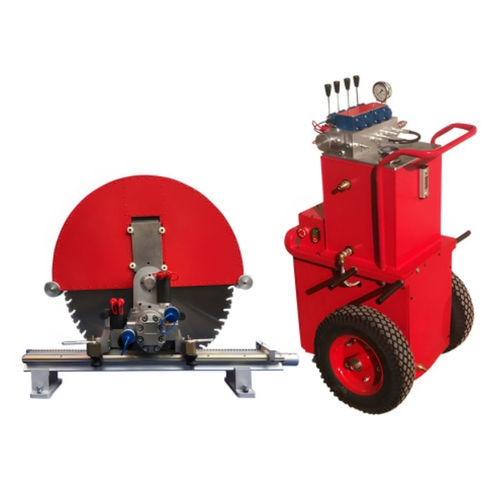

Die hydraulische Mauersäge für Beton ist ein schienengeführtes Schneidsystem, ausgelegt für präzise, tiefe Schnitte in Stahlbetonwänden. Die Konfigurationen YG 600 und YG 700 trennen die hydraulische Energieeinheit (Power Pack) vom Sägekopf, um kontinuierliches hydraulisches Drehmoment bereitzustellen und gleichzeitig den Sägekopf kompakt und wassergekühlt für längeren Betrieb zu halten. Das System eignet sich für schwere strukturelle Änderungen mit geringer Vibration und kontrollierter Schneidleistung.

Hauptkomponenten

• Hydraulische Energieeinheit (Hydraulikölpumpe / Power Pack)
• Sägekopf mit hydraulischem Motor (wassergekühlt)
• Schienengeführtes Führungssystem für präzise und stabile Schnitte
• Getriebe und Mehrgangdrehzahlen für unterschiedliche Schneidbedingungen

Technische Parameter (Tabelle)
Hydraulikölpumpe — Modell | YG 600 | YG 700
Max. Leistung | 25 kW | 30 kW
Kühlart Motor | Luftkühlung | Wasserkühlung
Nennspannung | 380 V 50 Hz | 380 V–420 V 50/60 Hz
Druckstufen | 3 | 3
Max. Betriebsdruck | 200 bar / 20 MPa | 210 bar / 21 MPa
Ölflussrate | 30–80 L/min | 40–100 L/min
Abmessungen (Power Pack) | 600 mm × 650 mm × 1050 mm | 500 mm × 520 mm × 1100 mm
Gewicht (Power Pack) | 220 kg | 140 kg

Mauersäge — (Sägekopf) | |
Sägeblattdurchmesser Bereich | 800–1400 mm | 800–1600 mm
Schnitttiefe | 620 mm | 730 mm
Max. Arbeitsdruck | 180 bar / 18 MPa | 200 bar / 20 MPa
Max. Ölflussrate | 100 L/min | 100 L/min
Getriebe | Zahnrad | Zahnrad
Drehzahl | 450 / 950 / 1300 rpm | 450 / 850 / 1200 rpm
Abmessungen (Sägekopf) | 400 mm × 420 mm × 400 mm | 400 mm × 420 mm × 400 mm
Gewicht (Sägekopf) | 38 kg | 39 kg

Kernvorteile

• Hydraulische Effizienz für kontinuierliche Schwerlastschnitte
• Tiefe Schnittkapazität bis zu 730 mm (YG 700)
• Schienengeführte Führung für gerade, ebene Schnitte und reduzierte Strukturvibration
• Fernbedienungsoption zur Erhöhung der Arbeitssicherheit durch Abstand zwischen Personal und rotierender Scheibe
• Wassergekühlter Sägekopf‑Motor ermöglicht höhere Dauerleistung bei geringerem Kopfgewicht für einfachere Montage
• Getrennte Power Pack‑ und Sägekopfkonfiguration verbessert Transportabilität und Wartungszugänglichkeit
• Robuste Komponenten ausgelegt für Dauerbetrieb zur Reduzierung von Stillstandzeiten und Gesamtkosten

Fragen & Antworten (Auswahl)
F: Warum eine hydraulische Mauersäge gegenüber anderen Typen wählen?
A: Hydraulische Mauersägen eignen sich für schwere Projekte, die anhaltendes Drehmoment und kontinuierliches Schneiden erfordern. Das hydraulische System liefert konstantes Drehmoment und hohe Komponentenverlässlichkeit für dicke Betonwände.

F: Wie wird die Präzision der Maschine gewährleistet?
A: Die Präzision wird durch das schienengeführte System erreicht; Schienen sorgen für stabile Führung, sodass großflächige Schnitte eben und genau bleiben und die strukturelle Integrität geschützt wird.

F: Wie wählt man zwischen einer Diamantseil‑Säge und einer Mauersäge?
A: Bei Schnittiefen über ~730 mm oder unregelmäßig geformten Werkstücken ist eine Diamantseil‑Säge meist geeigneter. Für flache Wände bis 730 mm bietet die hydraulische Mauersäge in der Regel ein besseres Verhältnis von Geschwindigkeit zu Präzision.

Anwendungen und Fallstudien
Die hydraulische Mauersäge wird für strukturelle Änderungen, Verstärkungen und das Öffnen von Durchbrüchen (Türen, Fenster, Aufzugsschächte) in großen Gebäuden und Infrastrukturen eingesetzt. Typische Beispiele sind tiefe Durchbrüche in Energieanlagen und präzise Nutenschnitte zur Brückenverstärkung, die schienengeführte Genauigkeit und Dauerbetrieb erfordern.

Spezifikationen / technische Daten

• Maximale Schnitttiefe: bis zu 730 mm (YG 700)
• Sägeblattdurchmesser‑Bereich: 800–1600 mm (je nach Konfiguration)
• Max. Leistung Hydraulikaggregat: 25 kW (YG 600) oder 30 kW (YG 700)
• Nennspannungsoptionen: Standard 380 V Dreiphasig; andere Spannungen konfigurierbar
• Betriebsdruck: bis zu 210 bar (Power Pack YG 700); typische Sägearbeitsdrücke bis 200 bar
• Ölflussbereiche: Power Pack 30–100 L/min je nach Modell; Sägekopf Öldurchsatz bis 100 L/min
• Drehzahlen (Mehrstufig): z. B. 450 / 850 / 1200 rpm oder 450 / 950 / 1300 rpm
• Abmessungen und Gewichte von Power Pack und Sägekopf variieren je nach Modell (siehe technische Tabelle)
• Schienengeführtes Führungssystem für hochpräzises, vibrationsarmes Schneiden
