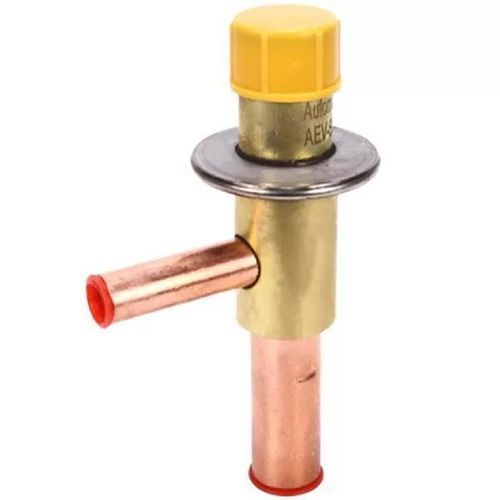

Vorgesteuertes Ventil LFDBV

StellFlusskontrollefür Kühlsystem

Produktübersicht
Das Auslass-Bypassventil LFDBV ist eine lastanpassende Komponente für Kälteanlagen mit nicht regelbarem Verdichter. Es kann als automatisches Expansionsventil eingesetzt werden, um einen festen Verdampfungsdruck und den minimalen Verdampfungsdruck aufrechtzuerhalten. Das Ventil variiert automatisch seine Öffnung, um den Ausgangsdruck trotz Änderung des Eingangsdrucks innerhalb eines definierten Bereichs zu stabilisieren. ODF-Anschlüsse. Maximaler Betriebsdruck: 28 bar.

Abmessungen und Gewichte
Modell | Ventilgröße | Anschlüsse (Einlass (A) / Auslass (B)) | Abmessungen (mm) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF oder 1/4" ODF / 3/8" ODF | C: 58 | D: 36 | E: 106 | F: 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF oder 3/8" ODF / 5/8" ODF | C: 64 | D: 47 | E: 122 | F: 69

Leistungsangaben (Nennleistung, kW)
Ventilgröße | Bohrungsgröße | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

Zusätzliche Hinweise
Arbeitet als automatisches Expansions-/Bypassventil für Kälteanwendungen; hält festen Verdampfungsdruck und minimalen Verdampfungsdruck; passt die Öffnung automatisch an, um den Ausgangsdruck zu stabilisieren; ODF-Anschlüsse; maximaler Betriebsdruck 28 bar. Datenblatt (PDF) verfügbar.

Technische Daten

• Modell: LFDBV
• Typ: Auslass-Bypassventil / automatisches Expansionsventil (für Systeme mit nicht regelbarem Verdichter)
• Funktion: Fester Verdampfungsdruck und minimaler Verdampfungsdruck; automatische Öffnungsregelung zur Aufrechterhaltung des konstanten Ausgangsdrucks
• Maximaler Betriebsdruck: 28 bar
• Anschlussarten: ODF-Anschlüsse — 6 mm, 10 mm, 16 mm; Optionen 1/4", 3/8", 5/8" ODF
• Verfügbare Ventilgrößen: 0.5, 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
• Bohrungsgrößen (entsprechend): 0.7, 1.0, 2.0, 3.0, 3.5, 4.75, 5.0
• Beispielabmessungen (mm): C: 58 oder 64; D: 36 oder 47; E: 106 oder 122; F: 54 oder 69 (je nach Ventilgröße)
• Nennkapazitäten (kW) für Kältemittel: R134a, R22, R404A, R507 — siehe obige Kapazitätstabelle
