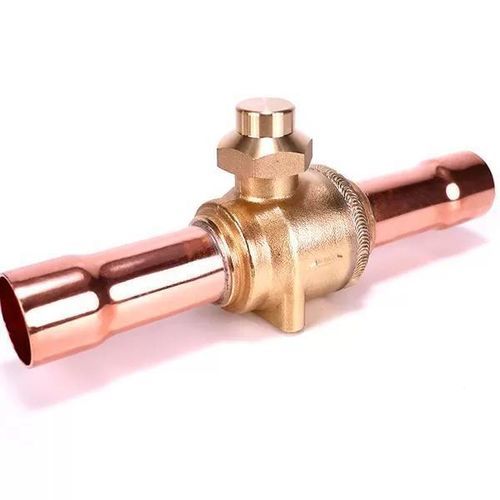

Kugelventil LFBV series

manuellIsolationex-geschützt

Produktübersicht
LFBV ist ein manuell betätigter Absperrkugelhahn für Flüssigkeits-, Saug- und Heißgasleitungen in gewerblichen Klimaanlagen und Kälteanlagen. Durch Betätigung des Ventilschafts wird der interne Strömungsweg geöffnet oder geschlossen; die Armatur kann als Wartungsventil zum Evakuieren und Befüllen mit Kältemittel eingesetzt werden.

Eigenschaften

• Gerader Durchgang, Vollbohrungs-Design zur Minimierung des Druckabfalls.
• 1/4-Umdrehung von vollständig offen bis vollständig geschlossen für schnelle Steuerung.
• Geschweißter Ventilkörper und Sitz zur Vermeidung äußerer Leckagen; verchromte Kugel und Hochleistungsdichtungsring; 100 % Dichtheitsprüfung.
• Bidirektionaler Durchfluss; explosionsgeschützter Ventilschaft; Ladeventil-Option verfügbar.
• Ventilkörper mit Montagelöchern für Halterung zur einfachen Installation.

Parameter
Anwendbare Kältemittel: übliche HCFC- und HFC-Kältemittel und zugehörige Öle
Max. Betriebsdruck: 4,5 MPa
Max. Prüfdruck: 6,5 MPa
Betriebstemperaturbereich: -40 °C bis +120 °C
Typische Einbaulagen: Flüssigkeitsleitung, Saug- und Druckanschlüsse, Heißgasleitung

Abmessungen (Auszug, ausgewählte Modelle)
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0,8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3,8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11,5 mm — h 22 mm — M4 — OD 13 mm — Kv 5,6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10,1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29,7 mm — M4 — OD 19 mm — Kv 20,4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29,7 mm — M4 — OD 19 mm — Kv 28,2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24,5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25,5 mm — h 48 mm — M6 — OD 30 mm — Kv 80,9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36,5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60,5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

Dokumente
PDF: LFBV Kugelhahn — Produktdatenblatt
PDF: UL-Zertifikat — Druckschalter LFBV
PDF: LFBV Produktunterlagen

Technische Daten

• Brand: LEFOO
• Modellreihe: LFBV
• Typ: manuelles Absperrkugelhahn, Vollbohrung
• Max. Betriebsdruck: 4,5 MPa
• Max. Prüfdruck: 6,5 MPa
• Betriebstemperaturbereich: -40 °C bis +120 °C
• Betätigung: 1/4 Umdrehung, manuell
• Konstruktion: geschweißter Körper und Sitz; verchromte Kugel; Hochleistungsdichtungsring; 100 % Dichtheitsprüfung
• Durchfluss: bidirektional; explosionsgeschützter Schaft; Ladeventil-Option
• Montage: Montagelöcher für Halterung am Ventilkörper
