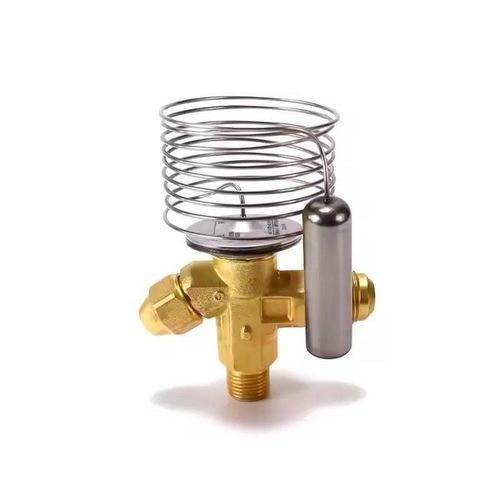

Thermostatisches Ventil / Flusskontrolle LFTEV

DehnungStellTemperaturstell

Produktübersicht Das Thermostatventil dient zur Regelung der Zufuhr von flüssigem Kältemittel in den Verdampfer. Die Zufuhr wird durch die Überhitzung des Kältemittels geregelt, sodass dieses Ventil besonders für die Zufuhr von flüssigem Kältemittel im Trockenverdampfer geeignet ist, da die Überhitzung des Kältemittels am Ausgang des Trockenverdampfers proportional zur Belastung des Verdampfers ist. Parameter Allgemein | Wert Geeignetes Medium: Alle gängigen HCFC- und HFC-Kältemittel Temperaturbereich: -40 ℃ bis +60 ℃ Verdampfungstemperaturbereich: -40 ℃ bis +10 ℃ Maximaler Betriebsdruck: 46 bar Anschlussgröße: 1/4" ODF, 6 mm ODF Einbaulage: Die Oberseite des Ventils zeigt nach oben, und das Medium fließt in Richtung Einlass und Auslass Merkmale

• Großer Verdampfungstemperaturbereich.
• Austauschbare Durchflussanschlusskomponenten für einfache Lagerhaltung, Zuordnung und Wartung.
• Die Montage des Thermometerkolbens ist einfach, und es besteht eine gute Wärmeübertragung zwischen der Rohrleitung und dem Thermometerkolben.
• Ventileinsatz und Ventilkörper bestehen aus einer verschleißfesten Legierung und zeichnen sich durch eine lange Lebensdauer aus.
• Überhitzungsregelung, stabile Leistung.

Technische Daten und Abmessungen Kältemittel | Modell | Ausgleichstyp | Kapillare (m) | Einlass (Zoll / mm) | Auslass (Zoll / mm) | Ausgleich (Zoll / mm) R22 | LFTX2 (innen) | innen | 1,5 | 3/8 / 10 | 1/2 / 12 | — R22 | LFTEX2 (außen) | außen | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R407C | LFTZ2 (innen) | innen | 1,5 | 3/8 / 10 | 1/2 / 12 | — R407C | LFTEZ2 (außen) | außen | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R134a | LFTN2 (innen) | innen | 1,5 | 3/8 / 10 | 1/2 / 12 | — R134a | LFTEN2 (außen) | außen | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R404A / R507 | LFTS2 (innen) | innen | 1,5 | 3/8 / 10 | 1/2 / 12 | — R404A / R507 | LFTES2 (außen) | außen | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 Auswahltabelle für Durchflussanschlusskomponenten (Nennkühlleistung bei -40 °C bis +10 °C) Option | Nennkühlleistung (RT) R22 / R407C / R134a / R404A–R507 | Nennkühlleistung (kW) R22 / R407C / R134a / R404A–R507 0X | 0,15 / 0,16 / 0,11 / 0,11 | 0,11 / 0,5 / 0,5 / 0,4 / 0,38 00 | 0,3 / 0,3 / 0,25 / 0,21 | 1,0 / 1,1 / 0,9 / 0,7 01 | 0,7 / 0,6 / 0,5 / 0,45 | 2,5 / 2,7 / 1,8 / 1,6 02 | 1,0 / 1,1 / 0,8 / 0,6 | 2,5 / 3,8 / 2,6 / 2,1 03 | 1,5 / 1,6 / 1,3 / 1,2 | 5,2 / 5,6 / 4,8 / 4,2 04 | 2,3 / 2,5 / 1,9 / 1,7 | 8,0 / 8,6 / 6,7 / 6,0 05 | 3,0 / 3,2 / 2,5 / 2,2 | 10,5 / 11,3 / 8,6 / 7,7 06 | 4,5 / 4,9 / 3,0 / 2,6 | 15,5 / 16,7 / 10,5 / 9,1 Maße Maßzeichnung und Maßbild für die Baureihe LFTEV verfügbar. Dokumente & Zeichnungen PDF verfügbar: „Thermostatische Expansionsventile LFTEV“ (auf der Website angezeigtes Dokumentdatum: 02.03.2026). Technische Daten / Spezifikationen

• Baureihe: Thermostatische Expansionsventile LFTEV.
• Geeignete Kältemittel: Alle gängigen HCFC- und HFC-Kältemittel.
• Betriebsumgebungstemperaturbereich: -40 °C bis +60 °C.
• Verdampfungstemperaturbereich: -40 °C bis +10 °C.
• Maximaler Betriebsdruck: 46 bar.
• Verfügbare Nennweiten der Ausgleichsleitung: 1/4" ODF oder 6 mm ODF (je nach Modell).
• Standard-Kapillarlänge: 1,5 m (variiert je nach Modell).
• Gängige Anschlussgrößen für Einlass/Auslass: 3/8" (10 mm) Einlass, 1/2" (12 mm) Auslass bei den Hauptmodellen; einige Außenmodelle verfügen über einen 1/4" (6 mm) Ausgleichsanschluss.
• Ausgleichsarten: innen und außen (je nach Kältemittel/Modell erhältlich).
• Werkstoffe: Ventilkern und Gehäuse aus verschleißfester Legierung für eine längere Lebensdauer.
• Funktion: auf Überhitzung basierende Kältemitteldurchflussregelung, geeignet für Trockenverdampfer.
