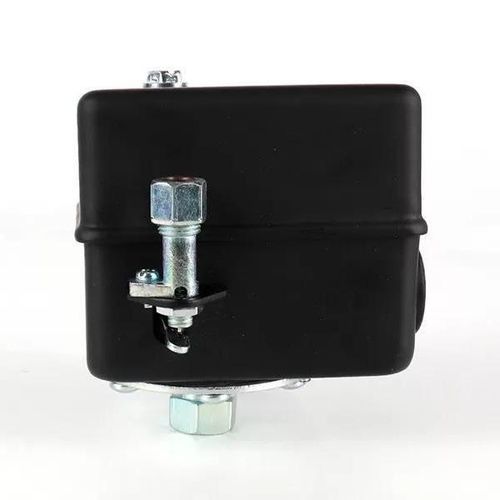

Mechanischer Druckschalter LF17

DifferentialNCNPT 1/4

Produktübersicht
Der Druckschalter LF17 ist für schwere, kommerzielle Luftkompressoren ausgelegt und bietet wählbare Druckbereiche für industrielle Anlagen. Gehäuse und Deckel aus lackiertem Stahl schützen das Gerät in anspruchsvollen Umgebungen. Eine Ausführung mit Entladungsventil (Unloader) ist verfügbar, um Starts unter Last zu verhindern.

Parameter (Tabelle)
Modell | Medium | Betriebsdruckbereich | Werkseinstellung | Differenzial | Elektrische Bewertung | Kontaktanordnung | Anschluss
LF17 | Luft | 40–250 psi | 140–175 psi | 35–60 psi | 120VAC, 24A; 240VAC, 20A | NC | 1/4, 3/8 NPT männlich oder weiblich
LF17 | Luft | 15–60 psi | 30–45 psi | 15–20 psi | 120VAC, 24A; 240VAC, 20A | NC | 1/4, 3/8 NPT männlich oder weiblich
LF17A | Luft | 240–500 psi | 325–400 psi | 55–70 psi | 120VAC, 30A; 240VAC, 25A | NC | 1/4, 3/8 NPT männlich oder weiblich

Dokumente & Zertifikate (verfügbar)
Produktspezifikation (PDF) und Zertifikate sind für LF17 verfügbar: UL-Zertifikat, CSA-Zertifikat und CCC-Zertifikat.

Eigenschaften / Technische Daten

• Modell: LF17 (auch als LF17A für höhere Druckbereiche erhältlich)
• Anwendung: schwere kommerzielle Luftkompressoren (LF17 bis 250 psi; LF17A höhere Bereiche)
• Medium: Luft
• Betriebsdruckbereiche: LF17 — 15–60 psi und 40–250 psi; LF17A — 240–500 psi
• Werkseinstellungen: LF17 — 30–45 psi (niedrig) und 140–175 psi (hoch); LF17A — 325–400 psi
• Differential: LF17 — 15–20 psi (niedrig) und 35–60 psi (hoch); LF17A — 55–70 psi
• Elektrische Bewertung: LF17 — 120VAC 24A / 240VAC 20A; LF17A — 120VAC 30A / 240VAC 25A
• Kontaktanordnung: NC (Normally Closed)
• Anschluss: 1/4 oder 3/8 NPT, männlich oder weiblich
• Gehäuse: lackierter Stahl für den Industrieeinsatz
• Option: Ausführung mit Entladungsventil (Unloader) zur Verhinderung von Starts unter Last
• Verfügbare Dokumentation: Spezifikation PDF und Zertifikate (UL, CSA, CCC)
