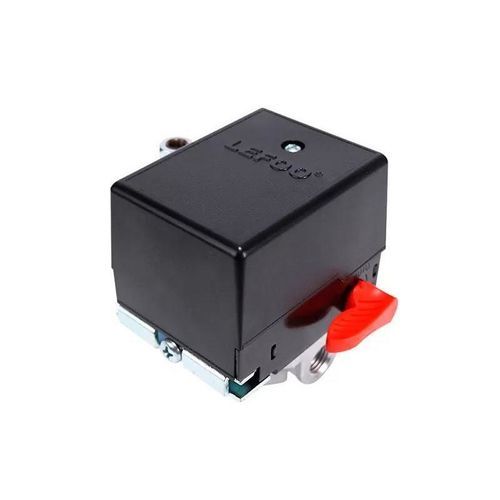

Mechanischer Druckschalter LF15

DifferentialNCG 1/4

Produktübersicht
Druckschalter der Serie LF15 regeln den Druck in Kompressorbehältern, sodass der Betrieb zwischen zwei voreingestellten Druckwerten erfolgt. Modelle sind mit oder ohne Entladeventil erhältlich; das Entladeventil reduziert beim Neustart die Motorbelastung. Eine optionale Handgriff-Funktion ermöglicht manuelles Abschalten. Die Vier-Wege-Basis erleichtert die Installation zusätzlicher Komponenten.

Parameter
Modell: LF15
Medien: Luft; nicht brennbare, ungefährliche, nicht korrosive Gase
Druckeinstellbereich: 0,3–1,2 MPa
Differenzdruckbereich: 0,15–0,45 MPa
Werks­einstellungen: kundenspezifisch konfigurierbar
Toleranz des Druckeinstellpunkts: ≤5% (Betriebsdruckwert)
Max. Betriebsdruck: 1,2 MPa
Nennspannung/Strom/Frequenz: 120 VAC / 240 VAC, 26 A / 20 A, 50 Hz / 60 Hz
Kontaktmodus: NC (normal geschlossen)
Steckverbindertypen: Weiblich-1-Port, Männlich-1-Port, F/M-2-Port, Weiblich-4-Port
Schnittstellengewinde: NPT1/4, R1/4, G1/4 (anpassbar)
Entladeventil: optional; Richtung und Liner-Durchmesser anpassbar
Liner-Durchmesser-Optionen: φ6,0 mm, φ6,4 mm, φ6,5 mm (anpassbar)
Manueller Modus: optional (manueller Abschaltgriff)
Arbeitstemperatur: -20 °C bis 80 °C
Spannungsfestigkeit: hält 2500 V für 1 Minute ohne Ausfall aus
Montagerichtung: vertikal oder horizontal
Schutzgrad: IP20

Abmessungen
Maßzeichnungen und Produktbilder mit Abmessungen sind als Montagehilfe verfügbar.

Dokumente

• Druckschalter für Luftkompressor LF15 (PDF)
• CSA-Zertifikat - Druckschalter LF15 (PDF)

Technische Merkmale

• Modell: LF15
• Anwendung: Druckregelung in Kompressorbehältern zwischen zwei voreingestellten Werten
• Einstellbereich: 0,3–1,2 MPa; Differenzdruck: 0,15–0,45 MPa
• Max. Betriebsdruck: 1,2 MPa
• Elektrische Nennwerte: 120 VAC / 240 VAC, 26 A / 20 A, 50/60 Hz
• Kontaktmodus: NC
• Anschluss- und Gewindeoptionen: Ports Weiblich/Männlich, NPT1/4, R1/4, G1/4 (anpassbar)
• Optionales Entladeventil und manueller Abschaltgriff
• Arbeitstemperatur: -20 °C bis 80 °C; Schutzklasse IP20
• Toleranz des Einstellpunkts ≤5%; Spannungsfestigkeitstest 2500 V / 1 min
