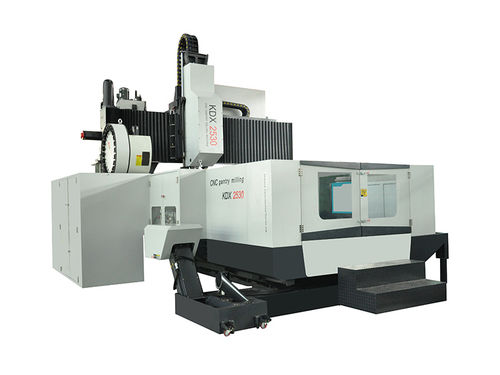

CNC-Bearbeitungszentrum / 3-Achs KDXM2230/2530

vertikalPortalBT 50

1. Das CNC-Portal-Bearbeitungszentrum ist ein technologieintensives High-End-Produkt mit hoher Qualität, hoher Präzision und hoher Leistung, das von unserem Unternehmen sorgfältig für Sie entwickelt und hergestellt wird. 2. Die vordere und hintere Bewegungsrichtung des Arbeitstisches ist die X-Achse, die linke und rechte Bewegungsrichtung des Trägers ist die Y-Achse, und die Auf- und Abwärtsbewegungsrichtung des Spindelstößels ist die Z-Achse. Artikel - Einheit - KDXM2230 - KDXM2530 Arbeitstisch - - Tischgröße - mm - 2000×3000 - Breite des Portaltors - mm - 2300 - 2500 T-Nut (Anzahl x Breite x Abstand) - mm - 9×22×200 - 11×22×180 Verarbeitungsbereich - - - Abstand zwischen Spindelnase und Tischoberfläche - mm - 250-1250 - Spindelsystem - - - Antriebsart der Spindel - - Riementyp - Nenndrehmoment der Spindel - Nm - 143 - Vorschubsystem - - - Drehmoment des X/Y/Z-Motors - Nm - 36/36/36 Eilganggeschwindigkeit X/Y/Z - m/min - 10/12/12 - 8/10/12 Übersetzungsverhältnis X/Y/Z - - 2,5/2/2 - Genauigkeit - - - X/Y/Z-Positionswiederholgenauigkeit - mm - 0,012/0,012/0,010 - 0,016/0,012/0,010 Werkzeugmagazin-System - - - Max. Werkzeugdurchmesser (neben/neben leer) - mm - Ф112/Ф200 - Max. Werkzeuglänge - mm - 300
