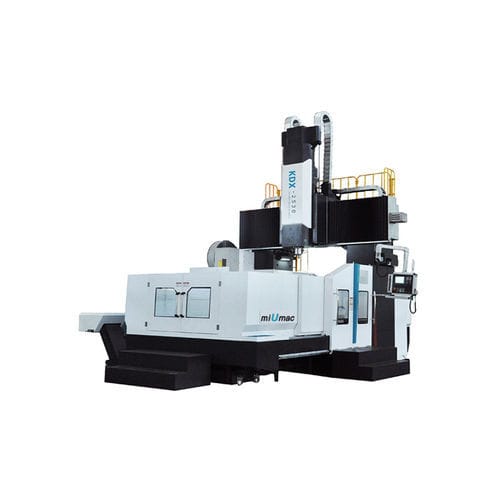

CNC-Bearbeitungszentrum / 3-Achs KDXM2540/3260/4280vertikalPortalBT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 24 Werkzeuge
- Zertifizierung
- ISO 9001
- Anwendungsbereich
- für die Automobilindustrie, für Formwerkzeug, für Schwerlast, für die Luftfahrtindustrie, für große Werkstücke
- Weitere Eigenschaften
- Hochleistung, Hochpräzision
- X-Hub
4.200 mm, 6.200 mm, 8.000 mm
(165,35 in, 244,09 in, 314,96 in)- Y-Hub
2.800 mm, 3.300 mm, 4.200 mm
(110,24 in, 129,92 in, 165,35 in)- Z-Hub
1.000 mm, 1.250 mm
(39,37 in, 49,21 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Leistung
15 kW, 22 kW
(20,39 hp, 29,91 hp)- Vorrückgeschwindigkeit X-Achse
Max: 5.000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Vorrückgeschwindigkeit Y-Achse
Max: 5.000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Vorrückgeschwindigkeit Z-Achse
Max: 5.000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Maximale Tischlast
17 t, 30 t, 40 t
(19 us ton, 33 us ton, 44 us ton)- Werkzeuggewicht (max.)
18 kg
(39,7 lb)- Positioniergenauigkeit
0,016 mm, 0,02 mm, 0,025 mm, 0,03 mm, 0,04 mm
(0,00063 in, 0,00079 in, 0,00098 in, 0,00118 in, 0,00157 in)- Gesamtgewicht
33 t, 50 t, 80 t
(36,38 us ton, 55,12 us ton, 88,18 us ton)
Beschreibung
1. Das CNC-Portalbearbeitungszentrum ist ein technologisch anspruchsvolles Spitzenprodukt, das sich durch hohe Qualität, hohe Präzision und hohe Leistung auszeichnet und von unserem Unternehmen sorgfältig für Sie entwickelt und gefertigt wurde.
2. Die Bewegungsrichtung des Arbeitstisches nach vorne und hinten entspricht der X-Achse, die Bewegungsrichtung des Trägers nach links und rechts entspricht der Y-Achse und die Bewegungsrichtung des Spindelstößels nach oben und unten entspricht der Z-Achse.
3. Die X- und Y-Achsen sind mit Linearführungen ausgestattet, während die Z-Achse über Rechteckführungen verfügt.
4. Die Genauigkeit der Werkzeugmaschine ist stabil, die Leistung zuverlässig und die Bedienung komfortabel und flexibel.
---
