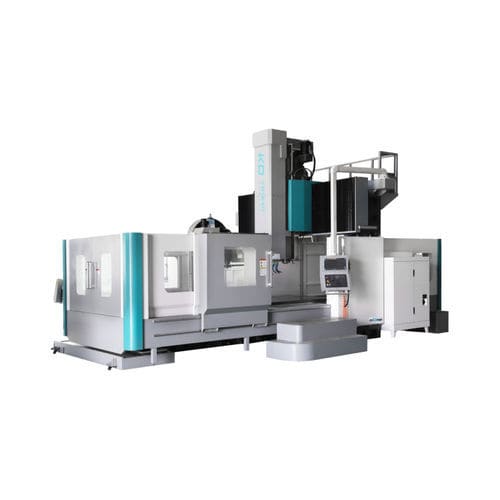

CNC-Bearbeitungszentrum / 3-Achs KDXM1830vertikalPortalBT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 24 Werkzeuge
- Zuatzfunktion
- Fräs
- Zertifizierung
- ISO 9001
- Anwendungsbereich
- für die Automobilindustrie, für Formwerkzeug, für Schwerlast, für die Luftfahrtindustrie, für große Werkstücke, für die Formindustrie
- Weitere Eigenschaften
- Hochleistung, Hochpräzision
- X-Hub
3.200 mm
(125,98 in)- Y-Hub
1.800 mm
(70,87 in)- Z-Hub
800 mm
(31,5 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Leistung
15 kW
(20,39 hp)- Vorrückgeschwindigkeit X-Achse
Max: 5.000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Vorrückgeschwindigkeit Y-Achse
Max: 5.000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Vorrückgeschwindigkeit Z-Achse
Max: 5.000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Maximale Tischlast
6 t
(7 us ton)- Werkzeuggewicht (max.)
18 kg
(39,7 lb)- Positioniergenauigkeit
0,016 mm
(0,00063 in)- Wiederholbarkeit
0,012 mm
(0,00047 in)- Gesamtgewicht
21 t
(23,15 us ton)
Beschreibung
Das CNC-Portal-Bearbeitungszentrum ist ein technologieintensives High-End-Produkt mit hoher Qualität, hoher Präzision und hoher Leistung, das sorgfältig entwickelt und hergestellt wird.
Artikel - Einheit - KDXM1620 - KDXM1830 - KDXM2030
Arbeitstisch - -
- -
Tischgröße - mm - 1300×2000 - 1600×3000 - 1800×3000
Breite des Portaltors - mm - 1660 - 1800 - 2000
T-Nut (Anzahl x Breite x Abstand) - mm - 7×22×170 - 9×22×180 -
Verarbeitungsbereich - - - -
Abstand zwischen Spindelnase und Tischoberfläche - mm - 250-1050 - 190-970 -
Spindelsystem -
- - -
Antriebsart der Spindel - - Riementyp -
Nenndrehmoment der Spindel - Nm - 143
Vorschubsystem - -
- -
Drehmoment des X/Y/Z-Motors - Nm - 36/36/36 -
Eilganggeschwindigkeit X/Y/Z - m/min - 15/15/15 - 10/12/12 -
Übersetzungsverhältnis X/Y/Z - - 1/1/1 - 2,5/1/1
Genauigkeit - -
- -
X/Y/Z-Positioniergenauigkeit - mm - ≤0.016/0.016/0.016 - ≤0.020/0.020/0.016 - ≤0.020/0.020/0.016
Werkzeugmagazinsystem -
- - -
Max. Werkzeugdurchmesser (neben/neben leer) - mm - Ф112/Ф200 -
Max. Werkzeuglänge - mm - 300
---
