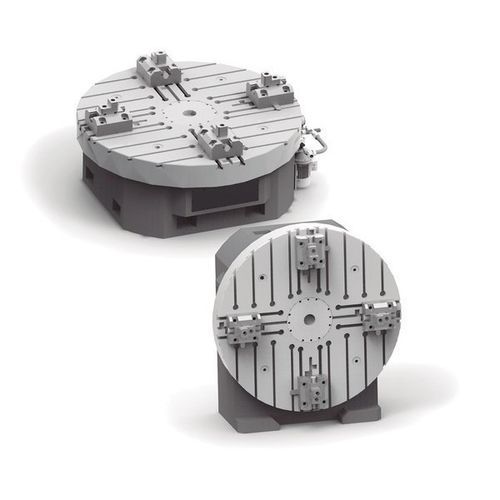

Motordrehtisch MDH

horizontalvertikalfür Dreharbeiten

Produktübersicht Der MDH/MDHV-Dreh-Rundtisch kombiniert die Technologie des Direktantriebs mit einer hydraulischen Klemmung und bietet eine präzise und leistungsstarke Leistung für Dreh- und Fräsbearbeitungen. Dieser CNC-Hochleistungstisch ist für die horizontale oder vertikale Installation konzipiert und passt sich an anspruchsvolle Bearbeitungsumgebungen an. Merkmale

• Dreh- und Fräsanwendungen.
• Direktantriebsmotor (spielfrei).
• Automatisches hydraulisches Spannsystem.
• Arbeitsposition: Horizontal oder vertikal.
• Konfigurierbar nach Kundenwunsch.
• Möglichkeit der Anpassung an verschiedene Gebermodelle.

Direktantriebsmotor - Präzision und sanfte Steuerung Der Direktantriebsmotor sorgt für schnelle, spielfreie Start/Stopp-Vorgänge mit hohem Drehmoment. Die Konstruktion unterstützt Drehzahlen bis zu 350 U/min (MDH) bzw. 300 U/min (MDHV) und eignet sich für präzise CNC-Arbeitsabläufe. Hydraulische Klemmung und Kapazitäten Die integrierte hydraulische Klemmung bietet ein Verriegelungsdrehmoment im Bereich von 5.000 bis 10.000 Nm, das den Tisch unter schweren Bearbeitungslasten sichert und Stabilität und Wiederholgenauigkeit gewährleistet. Die Durchmesser und Tragfähigkeiten des Drehtisches sind für robuste industrielle Anforderungen ausgelegt. Karakteristika / technische Daten

• Modellreihen: MDH / MDHV
• Anwendungsbereiche: Drehen und Fräsen
• Antrieb: Direktantriebsmotor (spielfrei)
• Max. Drehgeschwindigkeit: MDH bis 350 U/min; MDHV bis 300 U/min
• Hydraulisches Spannen: Automatisches hydraulisches Spannsystem
• Sperrmoment: Ca. 5.000 - 10.000 Nm
• Arbeitspositionen: Horizontal oder vertikal
• Durchmesser des Drehtisches: Ø800 mm - Ø1500 mm
• Lastkapazität: Ca. 4 - 20 T (je nach Ausrichtung und Modell)
• Konfigurierbare Optionen: Individuelle Konfigurationen nach Kundenwunsch
• Geber: Möglichkeit der Anpassung an verschiedene Gebermodelle
