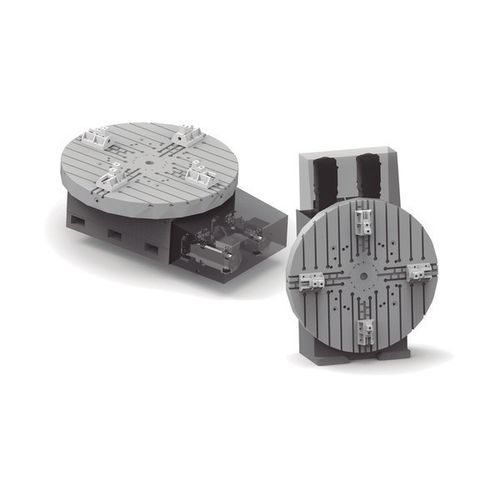

Der Dreh-/Frästisch PHT/PHVT ist eine multifunktionale Tischlösung für präzises Drehen und Fräsen in anspruchsvollen CNC-Anwendungen. Er ist sowohl horizontal als auch vertikal einsetzbar und modular konfigurierbar entsprechend den Prozessanforderungen.

Hauptmerkmale

• Kombinierte Nutzung für Drehen und Fräsen.
• Zweistufige Getriebe für flexible Prozesssteuerung.
• "TWIN DRIVE" Antrieb mit geringem Spiel.
• Automatisches hydraulisches Spannsystem.
• Maß- und optionskonfiguration nach Kundenvorgabe.
• Anpassbar an verschiedene Encoder-Modelle.

TWIN DRIVE-System für hohe Drehmomente
Das TWIN DRIVE liefert hohe Drehmomente bei minimalem Spiel und ermöglicht stabile Bearbeitung unter hohen Schnittkräften. Verfügbare Durchmesser: Ø1200 bis Ø2500 mm; Drehmoment Drehen bis 1.700 Nm; Drehmoment Fräsen bis 15.000 Nm.

Automatische hydraulische Spanntechnik für stabile Aufspannung
Das automatische hydraulische Spannsystem sichert den Tisch mit einem Verriegelungsmoment bis zu 50.000 Nm und gewährleistet Steifigkeit und Wiederholgenauigkeit in horizontaler und vertikaler Stellung.

Abmessungen / Leistung
Verfügbare Durchmesser: Ø1200 bis Ø2500 mm
Drehmoment (max, Drehen): 1.700 Nm
Drehmoment (max, Fräsen): 15.000 Nm
Verriegelungsmoment (hydraulisches Spannen): bis zu 50.000 Nm
Tragfähigkeit: 5 T bis 50 T je nach Durchmesser und Ausrichtung

CNC-Integration und kundenspezifische Anpassung
Für die Integration in CNC-Anlagen und Mehrachsen-Automation ausgelegt. Modulares Design ermöglicht kundenspezifische Encoder-Optionen, maßgeschneiderte Tischkonfigurationen und dimensionalen Anpassungen zur Optimierung von Effizienz und Genauigkeit.

Eigenschaften / Technische Spezifikationen

• Funktion: Doppelzweck (Drehen und Fräsen)
• Ausrichtung: Horizontaler und vertikaler Betrieb
• Baureihe / Modell: PHT / PHVT
• Verfügbare Durchmesser: Ø1200 — Ø2500 mm
• Drehmoment Drehen (max): 1.700 Nm
• Drehmoment Fräsen (max): 15.000 Nm
• Verriegelungsmoment (hydraulisches Spannen): bis zu 50.000 Nm
• Tragfähigkeit: von 5 T bis 50 T (abhängig von Durchmesser & Ausrichtung)
• Antrieb: TWIN DRIVE rotierender Antrieb
• Getriebe: 2-Gang-Getriebe
• Spannung: Automatisches hydraulisches Spannsystem
• Encoder: Anpassbar an verschiedene Encoder-Modelle (kundenspezifische Optionen)
• Integration: Für CNC-Integration und Mehrachsen-Automation konzipiert
• Customization: Konfigurierbar nach Kundenprozess und dimensionalen Anforderungen
