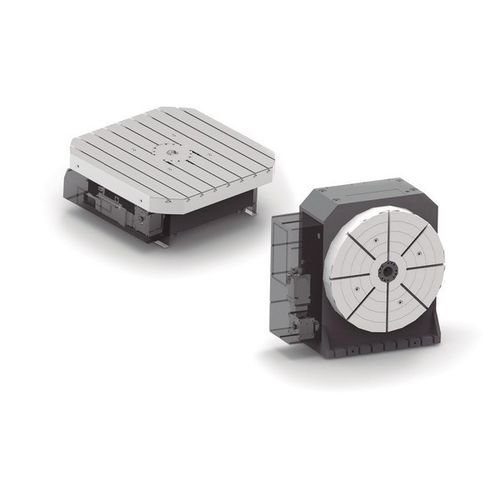

Hydraulischer Drehtisch PH series

horizontalvertikalfür Werkzeugmaschinen

Produktübersicht
Der Drehtisch PH/PHV mit Dual-Lead-Antrieb ist für präzises, kontinuierliches Indexieren in CNC-Bearbeitungszellen ausgelegt. Er vereint einen Dual-Lead-Wurmgetriebeantrieb mit automatischer hydraulischer Verriegelung, um Spiel zu minimieren, stabile Verriegelung zu gewährleisten und den Betrieb in horizontaler oder vertikaler Montage zu ermöglichen. Modulares Design, konfigurierbar nach Kundenvorgaben und für die Integration in CNC-Maschinen vorbereitet. Entwickelt und gefertigt von ZEATZ.

Hauptmerkmale

• Automatisches hydraulisches Verriegelungssystem mit hoher Klemmkraft
• Arbeitspositionen: horizontal und vertikal
• Konfigurierbar nach Kundenanforderungen (Tischplatte, Nivellierung, Anpassung an Werkbank)
• Kompatibilität mit verschiedenen Encodermodellen
• Option: Durchgangsloch
• Ausgelegt für kontinuierliches Indexieren mit reduzierten Spiel

Endlosdrehung mit Doppelgewinde
Der Dual-Lead-Wurmgetriebeantrieb bietet kontinuierliche Bewegung mit reduziertem Spiel und verbesserter Wiederholgenauigkeit, was die Positioniergenauigkeit erhöht und ein gleichmäßigeres Indexieren für mehrgängige CNC-Anwendungen ermöglicht.

Hydraulische Verriegelung
Die automatische hydraulische Verriegelung sorgt für hohe Klemmkraft bei minimaler Verformung und gewährleistet Stabilität unter hohen Zerspanungsbelastungen sowie bei Hochgeschwindigkeits- oder multidirektionalen Schnitten.

Anwendungen
Geeignet zur Integration in CNC-Werkzeugmaschinen und Produktionszellen in Branchen wie Luft- und Raumfahrt, Schwermaschinenbau und Präzisionsfertigung, wo wiederholgenaues Positionieren und hohes Drehmoment gefordert sind.

Technische Daten

• Auslegung für hohe Präzision und hohes Drehmoment
• Dual-Lead-Wurmgetriebe für reduzierte Spiel und kontinuierliche Bewegung
• Automatische hydraulische Verriegelung
• Montageoptionen: horizontal und vertikal
• Für CNC-Integration vorbereitet und konfigurierbar
• Optionen: Tischplatte, Nivellierung, Werkbankanpassung, Durchgangsloch
• Encoder-Kompatibilität: an verschiedene Modelle anpassbar
