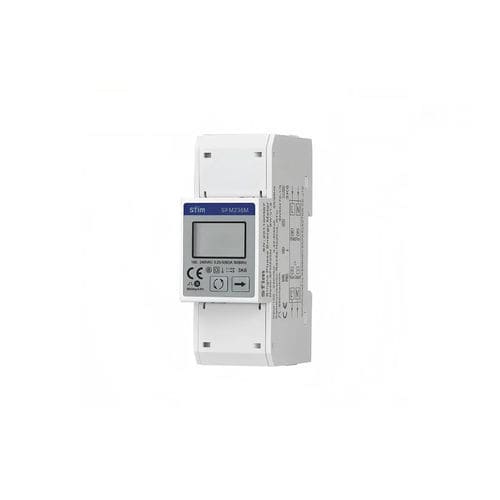

Einphasiger elektrischer Energiezähler SFM236

für DIN-Schienefür WohnhausMultifunktion

Produktübersicht
Der einphasige Multifunktionszähler auf Hutschiene der Serie SFM236 ist ein kompaktes, hochpräzises Energiemessgerät für 1P2W-Systeme. Geeignet für Wohngebäude, leichte Gewerbebetriebe und kleine industrielle Anwendungen, liefert das Gerät kontinuierliche Messwerte und Datenexport für Energieüberwachung und -management.

Kernmessfunktionen

• Spannung: Effektivwertspannung RMS (kompatibel mit 100 V, 120 V, 220 V, 230 V, 240 V)
• Strom: Effektivwertstrom RMS (Direktanschluss 0,25–5(80) A; unterstützt TA-Sekundär 1 A / 5 A)
• Leistung: Wirkleistung (P), Blindleistung (Q) und Scheinleistung (S)
• Frequenz: Netzfrequenzüberwachung (50 Hz / 60 Hz)
• Energie: Kumulative Import-/Export-Energie; unterstützt dezentrale Erzeugung

Betriebliche Vielseitigkeit & Systemintegration
Das Gerät verfügt über ein lokales LCD mit weißer Hintergrundbeleuchtung für Vor-Ort-Ablesungen und unterstützt die Fernintegration über RS485 (Modbus RTU). Es ist kompatibel mit SPS, RTU und Energiemanagementsystemen für Datenerfassung, Trendanalyse und zentrale Steuerung.

Technische Parameter
Eingang - Spannung: Un = 100...240 VAC; Betriebsbereich 0,8Un–1,15Un. Strom: direkt 0,25–5(80) A; Kurzzeit-Überstromfestigkeit 301 max für 0,01 s; TA-Unterstützung 1 A / 5 A. Frequenz: 50/60 Hz. Anschlußquerschnitt: 16–25 mm². Anzeige: LCD mit weißer Hintergrundbeleuchtung; Maximalanzeige 999999 kWh. Genauigkeit: Wirkarbeit Klasse 1 / Klasse B. Ausgang - Kommunikation: RS485, Modbus RTU. Impuls: 800 imp/kWh. Leistungsaufnahme: < 2W / 10 VA. Spannungsfestigkeit: AC 4 kV / 1 min; DC-Impuls 6 kV (1,2 µs). Umgebung: Betriebstemperatur -25 °C bis +55 °C; Lagerung -40 °C bis +70 °C; Luftfeuchtigkeit ≤ 95 % nicht kondensierend; Höhe ≤ 2000 m. Mechanisch/EMV: mechanische Umgebung M1; elektromagnetische Umgebung E2.

Merkmale / technische Spezifikationen

• Modell/Serie: SFM236 series
• Nennspannung: 100...240 VAC (0,8Un–1,15Un)
• Nennstrom: 0,25–5(80) A (direkt); unterstützt TA-Sekundär 1 A / 5 A
• Frequenz: 50/60 Hz
• Anzeige: LCD mit weißer Hintergrundbeleuchtung; Maximalanzeige 999999 kWh
• Kommunikation: RS485, Modbus RTU
• Impulskonstante: 800 imp/kWh
• Leistungsaufnahme: < 2W / 10 VA
• Betriebstemperatur: -25 °C bis +55 °C; Lagerung: -40 °C bis +70 °C
• Festigkeit: AC 4 kV/1 min; DC-Impuls 6 kV (1,2 µs)
• Anschlußquerschnitt: 16–25 mm²
