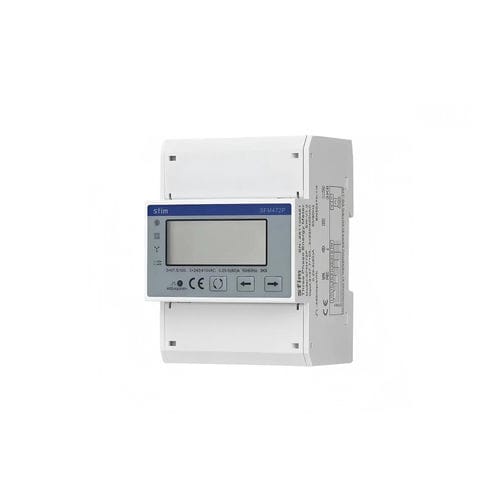

Drehstromzähler SFM472

für DIN-SchieneMultifunktion

Produktübersicht
Der Dreiphasen-Multifunktionszähler der Serie SFM472 für Hutschienenmontage ist ein Messgerät zur Überwachung elektrischer Parameter in Dreiphasen-Vierleitersystemen (3P4W). Für kommerzielle, industrielle und Versorgungsanwendungen geeignet, liefert das Gerät präzise Echtzeitmessungen und lässt sich in Energiemanagement- und Überwachungssysteme integrieren.

Kernmessfunktionen

• Spannung: Effektivwerte Linie-zu-Linie (L1-L2, L1-L3, L2-L3) und Leitung-zu-Neutral (L1-N, L2-N, L3-N)
• Strom: RMS-Strommessung für jede Phase
• Leistung: Wirkleistung, Blindleistung und Scheinleistung (pro Phase und gesamt)
• Frequenz: Netzfrequenz (50/60 Hz)
• Energie: Importierte (verbrauchte) und exportierte (zurückgespeiste) Wirkleistung und Blindleistung mit kumulativer Zählung

Systemintegration & Anwendungsflexibilität
Das Gerät bietet eine lokale Anzeige über ein integriertes LCD sowie zentrale Integration über RS485 mit Modbus RTU. Es eignet sich für die Anbindung an SPS, RTU, SCADA-Systeme und Hostrechner zur Fernwerterfassung, Lastanalyse, Energieaudits und automatisierten Leistungsverwaltung.

Technische Parameter
Eingang - Spannung: Spannung (Un): 3*57.7/100…240/415 VAC
Eingang - Spannungsbereich: 0.8Un - 1.15Un
Eingang - Strom: Direktanschluss: 0.25-5(80) A; Überstromfestigkeit: 30 Imax für 0,01 s
Frequenz: 50 / 60 Hz
Verdrahtung: Anschlussquerschnitt: 16 bis 25 mm2
Anzeige: LCD mit weißer Hintergrundbeleuchtung; Max. Anzeige: 999999 kWh
Genauigkeit: Wirkarbeit: Klasse 1, Klasse B
Ausgang - Kommunikation: Schnittstelle: RS485; Protokoll: Modbus RTU
Impuls: Impulskonstante: 800 imp/kWh
Leistungsaufnahme: < 2 W / 10 VA
Festigkeit - Wechselspannung: 4 kV / 1 min
Festigkeit - Gleichstrom-Impuls: 6 kV - 1.2 µs
Klimatische Umgebung - Betriebstemperatur: -25 °C ~ +55 °C; Lagertemperatur: -40 °C ~ +70 °C
Feuchtigkeit: ≤ 95% ohne Kondensation, keine korrosiven Gase
Höhe: ≤ 2000 m
Mechanische Umgebung: M1
Elektromagnetische Umgebung: E2

Eigenschaften / Technische Daten

• Modell/Serie: SFM472 Series
• Anwendung: Überwachung Dreiphasen-Vierleiter (3P4W)
• Spannungsbewertung: 3*57.7/100…240/415 VAC; Betriebsbereich 0.8Un - 1.15Un
• Strombewertung: direkt 0.25-5(80) A; Überstromfestigkeit 30 Imax für 0,01 s
• Frequenz: 50/60 Hz
• Anzeige: LCD mit weißer Hintergrundbeleuchtung, max. Anzeige 999999 kWh
• Energiegenauigkeit: Wirkarbeit Klasse 1 / Klasse B
• Kommunikation: RS485, Modbus RTU
• Impulskonstante: 800 imp/kWh
• Leistungsaufnahme: < 2 W / 10 VA
• Elektrische Festigkeit: AC 4 kV/1 min; DC-Impuls 6 kV (1.2 µs)
• Betriebstemperatur: -25 °C bis +55 °C; Lagerung: -40 °C bis +70 °C
• Feuchtigkeit: ≤ 95% ohne Kondensation
• Höhenbewertung: ≤ 2000 m
• Mechanische / elektromagnetische Umgebung: M1 / E2
